Горелка жидкостная «ППТ-0,2Ж.01.00.000»

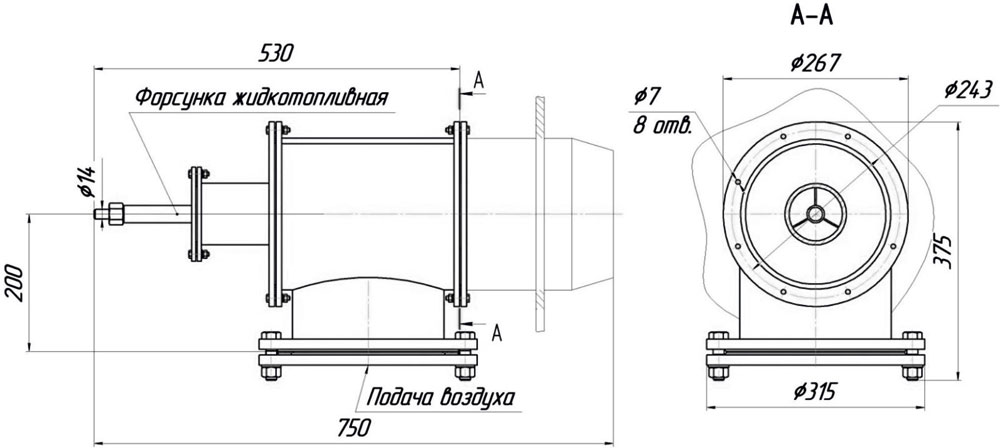

Габаритный чертеж горелки запальной ППТ-0,2Ж.01.00.000.

ОБЩИЕ СВЕДЕНИЯ

Горелочное устройство предназначено для сжигания жидкого топлива по ГОСТ 5542 в путевых подогревателях типа ППТ-0,2Ж и его модификаций.

особенности

Условия эксплуатации  должны соответствовать исполнению УХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Сертифицирована как составная часть подогревателя.

Основные технические данные

№ п/п

Параметр

Значение

1

 Давление жидкого топлива подаваемого на горелку МПа (кгс/см2).

3,5(35)

2

 Номинальный расход жидкого топлива, кг/ч

20…40

3

 Коэффициент  избытка воздуха α (общий) при номинальной тепловой

мощности, не более

1,05

4

 Масса, кг, не более

3
