ГОРЕЛКА ЗАПАЛЬНАЯ ПТ-10.02.02.600

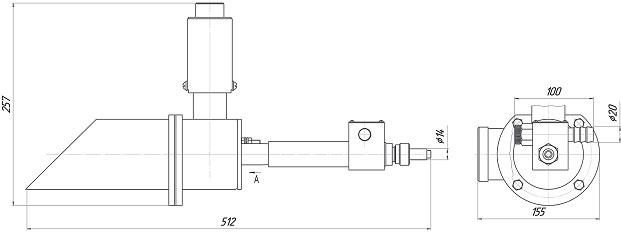

Габаритный чертеж горелки запальной ПТ-10.02.02.600

ОБЩИЕ СВЕДЕНИЯ

Горелка запальная предназначена для замены вышедшей из строя горелки запальной на печах типа ПТБ (ПТБ-10А, ПТБ-10Э, ПТБ-5, ПТ-10-64). Для создания искры используются источники высокого напряжения 5-10 кВ. Рекомендуется использование:

-        блок искрового розжига типа БИР;

-        источник высокого напряжения типа ИВН;

-        блок электрического поджига типа БЭП.

особенности

Условия эксплуатации  должны соответствовать исполнению УХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Сертифицирована как составная часть печи.

Основные технические данные

№ п/п

Параметр

Значение

1

 Давление газа подаваемого на горелку МПа (кгс/см2).

0,06…0,18(0,6…1,8)

2

 Номинальный расход газа, нм3/ч

3,0

3

 Масса, кг, не более.

4
