КОТЕЛ ПАРОВОЙ Е-1,0-0,9

par kotel.jpg  par kotel2.jpg

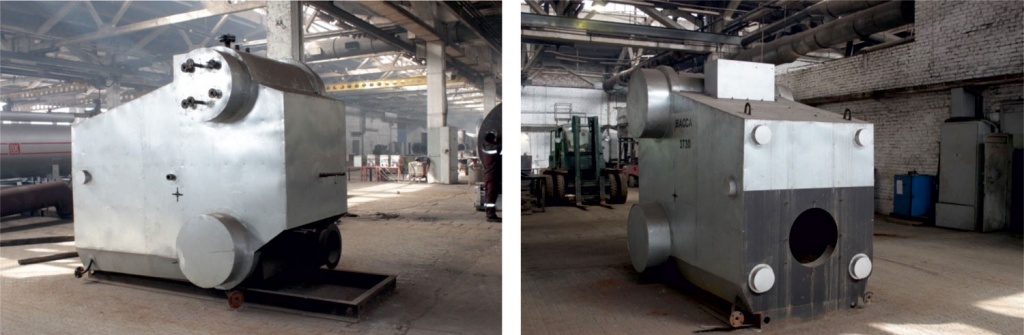

Общий вид котла парового Е-1,0-0,9М-3.

ОБЩИЕ СВЕДЕНИЯ

Котёл паровой Е-1,0-0,9 предназначается для выработки насыщенного пара влажностью до 3% для потребления предприятиями промышленности, транспорта и сельского хозяйства для производственных и отопительных нужд.

ОСОБЕННОСТИ

По устойчивости и воздействию температуры и влажности окружающего воздуха паровой котел изготавливается в климатическом исполнении УХЛ4 категории размещения 4 по ГОСТ 15150-69. Конструкция котла обеспечивает сейсмостойкость 6 баллов по шкале MSK-64.

Котел паровой изготавливается в четырех модификациях в зависимости от типа потребляемого топлива:

Р – тип котла предназначенного для работы на твердом топливе;

М – тип котла предназначенного для работы на жидком топливе мазут Ml 00, сырая нефть и дизельное топливо;

Г – тип котла предназначенного для работы на природном или попутном газе;

ГМ – тип котла предназначенного для работы на природном или попутном газе и жидком топливе (мазут Ml 00, сырая нефть и дизельное топливо).

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Параметр

Значение

Е-1,0-0,9М-3

Е-1,0-0,9Г-3

Е-1,0-0,9Р-3

Номинальная производительность, т/ч

1,0

Рабочее давление насыщенного пара, МПа

0,8

Расчётное топливо

Мазут М100

Газ

Уголь

Расчётный расход топлива

74 кг/ч

83,5 м3

147кг/ч

Коэффициент полезного действия, % не менее

90

90,5

81,5

Полная поверхность нагрева, м2

31,6

Расчётная температура насыщенного пара, °С

174,5

Температура питательной воды, °С

50±10

Водяной объём котла, м3

1,1

Объём топочного пространства, м3

2,2

Коэффициент избытка воздуха в топке

1,1

Род тока питания

Переменный, напряжение 220/380В

Установленная электрическая мощность, кВт

6

Масса котла, кг, не более

4300

Габариты котла, м, не более

-длина

-ширина

-высота



4,2

2,35

2,9

Средний срок службы до списания при наработке не более 80000 часов, лет, не менее.

20
