УСТАНОВКА ОТОПИТЕЛЬНАЯ ПАРОВАЯ ТРАНСПОРТАБЕЛЬНАЯ ПКН-3ГМ, ПКН-2М, ПКН-2Г, ПКН-2ГМ

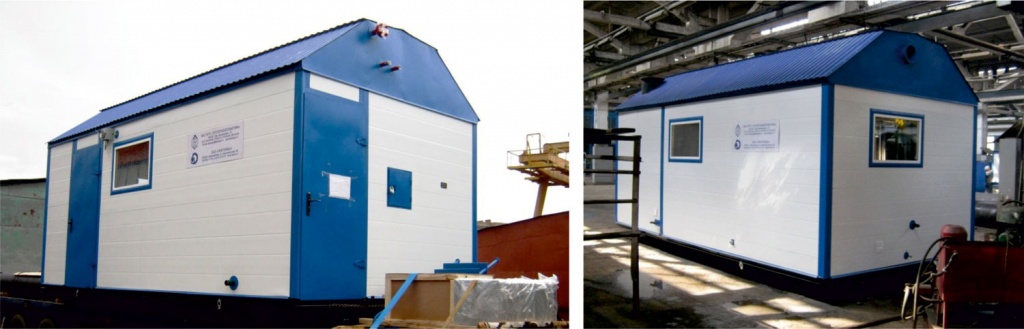

pkn-2m.jpg      pkn-2g.jpg

               Общий вид ПКН-2М.                             Общий вид ПКН-2Г.

ОБЩИЕ СВЕДЕНИЯ

Установка отопительная паровая транспортабельная предназначена для выработки насыщенного пара рабочим давлением 0,8 МПа (8 кгс/см2), используемого для технологических целей в различных отраслях народного хозяйства, где требуется паропроизводительность 1 или 3 т/ч.

особенности

Условия эксплуатации  должны соответствовать исполнению У, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Категория  II по надежности  теплоснабжения и отпуску тепла потребителям.

Категория «Г» по степени пожарной опасности.

Степень огнестойкости здания котельной - II.

Имеет возможность работать как на газе, так и на жидком топливе.

Основные технические данные

№ п/п

Параметр

Значение

ПКН-3ГМ

ПКН-2М

ПКН-2Г

ПКН-2ГМ

1

 Номинальная паропроизводительность, т/ч

3

1

2

 Номинальное давление пара, МПа(кгс/см2)

0,8(8,0)

3

 Номинальная температура пара на выходе из котла, °С

174,5

4

 Расчетное топливо

Природный газ,

Мазут М-100

Мазут М-100

Природный газ

Природный газ,

Мазут М-100

5

 Расход топлива *:

 - газ, м3/ч;

- мазут, кг/ч.

123

80

-

80

123

-

123

80

6

 КПД котла, % не менее

88

87

87

87

7

 Тип котла

Вертикально-водотрубный барабан

8

Диапазон изменения производительности, %

20…100

9

 Продолжительность пуска из холодного состояния до достижения номинальных параметров, ч

1

10

 Общая жесткость питательной воды,

 мкг-экв/л

30

11

 Масса установки, кг

28000

9500

*-данные для одного котла.

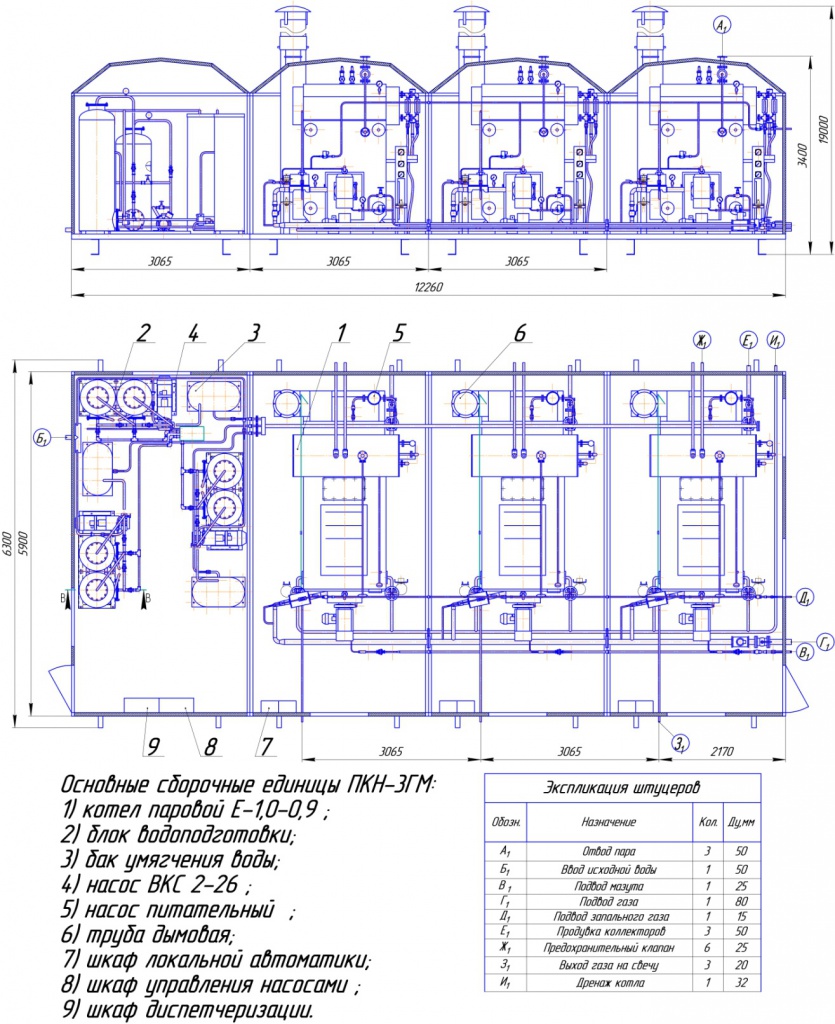

pkn-3gm chertezh.jpg

Габаритный чертеж ПКН-3ГМ.

pkn-2m chertezh.jpg

Габаритный чертеж ПКН-2М.

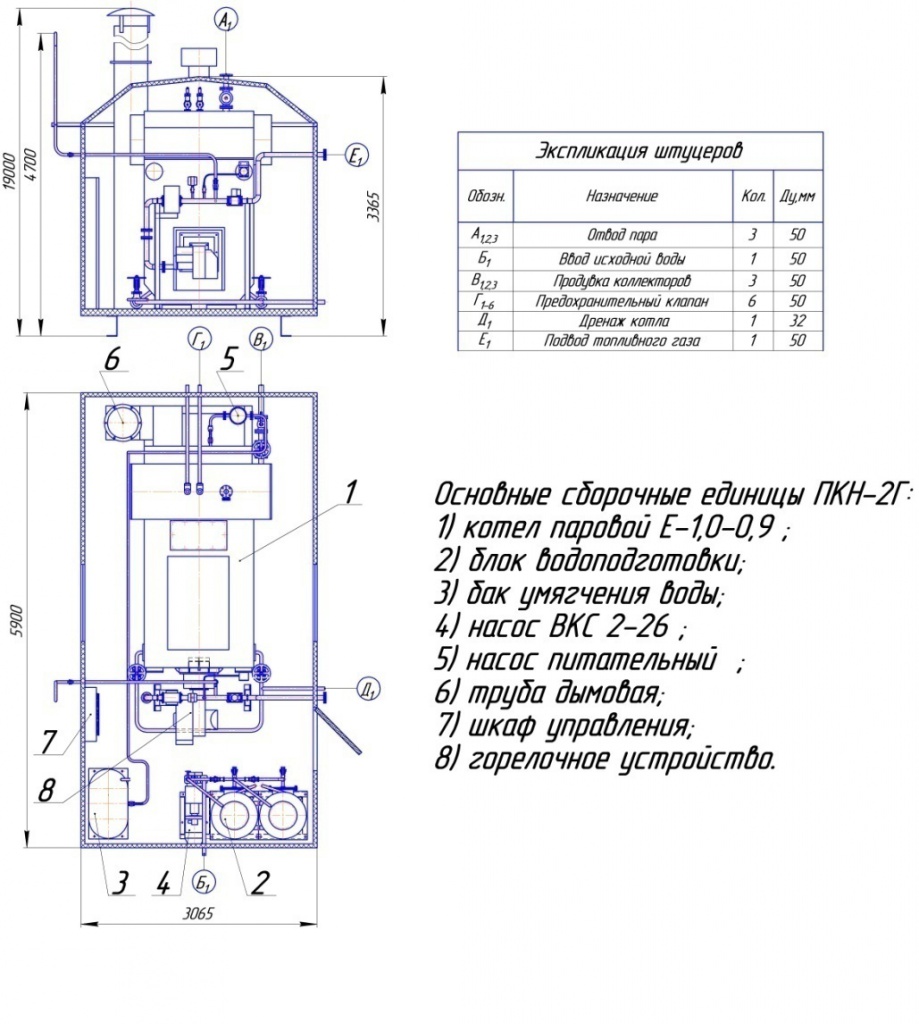

pkn-2g chertezh.jpg

Габаритный чертеж ПКН-2Г.

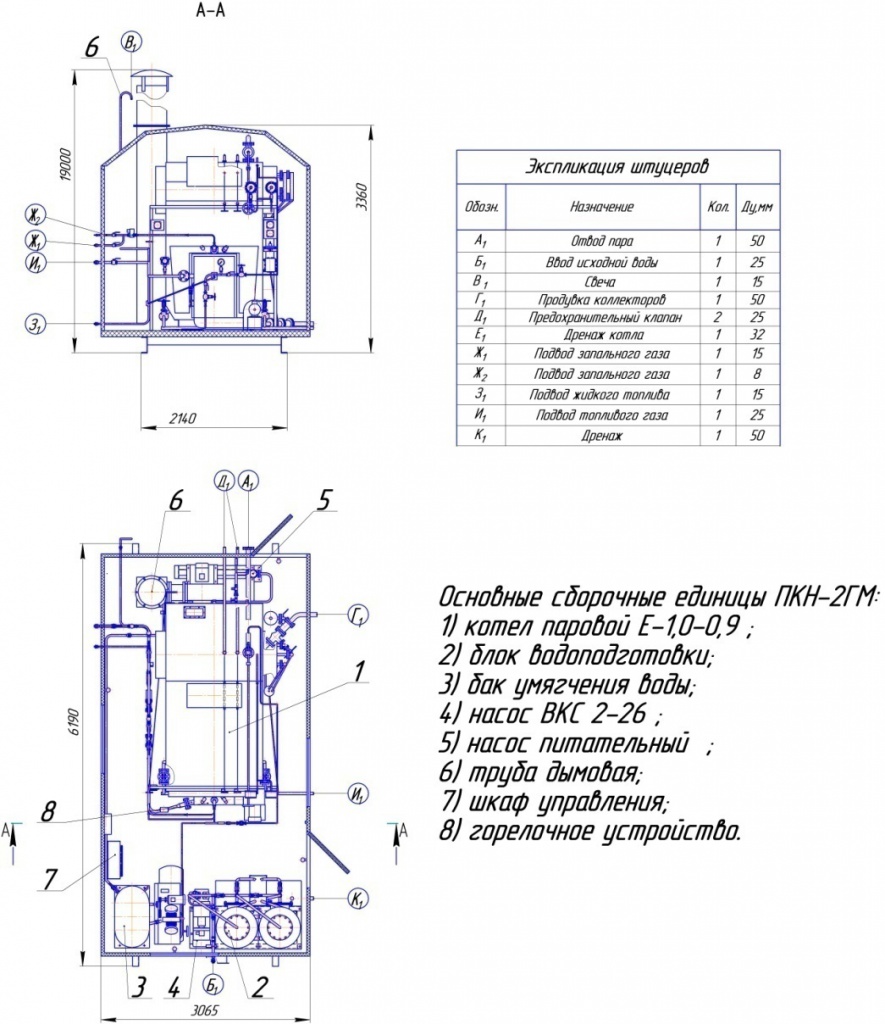

pkn-2gm chertezh.jpg

Габаритный чертеж ПКН-2ГМ.
