НАГРЕВАТЕЛЬ УСТЬЕВОЙ С СЕПАРАЦИОННЫМ БЛОКОМ НУС-0,1

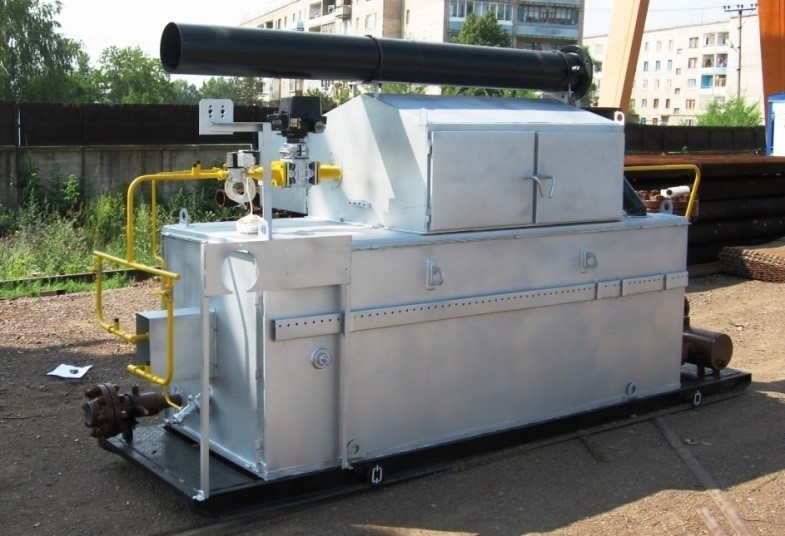

Общий вид НУС-0,1.

ОБЩИЕ СВЕДЕНИЯ

Нагреватель устьевой с сепарационным блоком НУС-0,1 предназначен для нагрева нефти и нефтяной эмульсии на устьях скважин при их транспортировании в системах внутрипромыслового сбора.

особенности

В качестве топлива можно использовать как природный газ, так и попутный газ, выделяющийся в результате сепарации нефти.

Климатическое исполнение – У, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Основные технические данные

№ п/п

Параметр

Значение

1

 Номинальная тепловая мощность, кВт (Гкал/ч)

100(0,086)

2

 Производительность по нагреваемому продукту, кг/с (т/сут),

в пределах

0,12…1,16(10…100)

3

 Температура продукта, °С:

 - при входе в подогреватель, в пределах;

 - нагрева продукта, не более;

+5…+30

+90

4

 КПД,% , не более

80

5

 Давление в продуктовом змеевике, МПа (кгс/см2):

 - рабочее, не более;

 - расчетное;

 - пробное гидравлическое

6,3(63)

6,3(63)

8,2(82)

6

 Параметры нагреваемой среды:

 - наименование

 - плотность при 20°С, кг /м3, не более

 - вязкость при 20°С, сСт

 - содержание сероводорода (H2S), % мол., не более

 - содержание двуокиси углерода (СО2), % мол., не более

нефть, нефтяная эмульсия

900

100

0,01

1,0

7

 Параметры топлива:

 - наименование;

 - теплота сгорания, МДж/м3, в пределах

 - давление на выходе из газоотделителя, МПа (кгс/см2), не более

- давление на входе от внешней сети, МПа (кгс/см2), не более

 - давление перед горелкой, МПа (кгс/м2), в пределах

 - расход топливного газа, м3/ч, не более

Попутный нефтяной газ

35…60

6,3(63)

1,6(16)

0,006…0,07(0,06…0,7)

10

8

 Масса, кг, не более:

 - без промежуточного теплоносителя

2000

9

 Срок службы, лет, не менее

10

10

 Средний ресурс до капитального до капитального ремонта, лет



Габаритный чертеж НУС-0,1.
