УСТАНОВКА ДОЗИРОВОЧНАЯ ЭЛЕКТРОНАСОСНАЯ УДЭ

Сертификат соответствия N№ С- RU.AB67.00797
Разрешение Ростехнадзора РРС 41-00150

ude.jpg   ude2.jpg

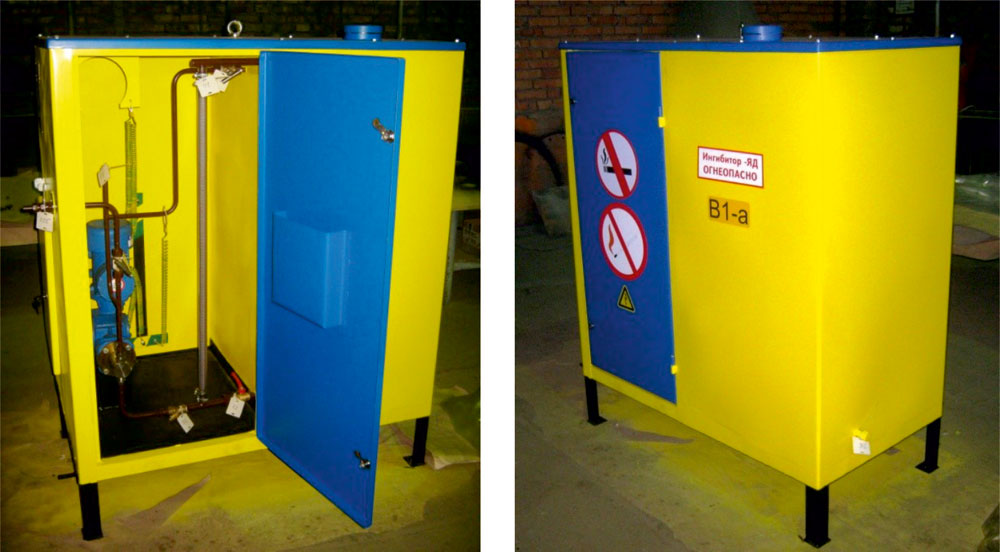

Общий вид УДЭ.

ОБЩИЕ СВЕДЕНИЯ

Установка дозировочная электронасосная УДЭ предназначена для дозированной подачи жидких ингибиторов парафиноотложения, солеотложения, коррозии и деэмульгаторов в нефтяные скважины.

По заказу возможно изготовление УДЭ в любой конфигурации (количество насосов, подача, давление, объем емкости).

особенности

Условия эксплуатации  должны соответствовать исполнению У, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Основные технические данные

№ п/п

Параметр

Исполнение

100/2,5

25/4,0

10/10

2,5/10

1,6/10

1,0/10

0,63/10

1

 Производительность

(подача), л/ч

100

25

10

2,5

1,6

1,0

0,63

2

 Давление, МПа (кгс/см2):

 - максимальное

2,5(25)

4,0(40)

10(100)

10(100)

10(100)

10(100)

10(100)

3

 Параметры реагентов:

 - плотность, кг/м3;

 - кинематическая вязкость, м2/с, не более.

700-1400

0,0008

4

 Количество дозировочных

 насосов, шт.:

 - рабочих;

- резервных.

1

  1*

5

 Тип дозировочных насосов

НД 2,5 100/25

К14В

НД 2,5 25/40

К14В

НД 2,5 10/100

К14В

НД 2,5 2,5/100 К14В

НД 2,5 1,6/100

К14В

НД 1/100

К14В

НД 0,63/100

К14В

6

 Объем  бака, м3

0,45

0,45

0,45

0,45

0,45

7

 Наработка, ч, не менее:

 - средняя на отказ;

- установленная безотказная

2500

2500

2500

2500

8

 Срок службы, лет, не менее

10

9

 Масса, кг, не более

220

200

200

200

200

200

Примечание .*по требованию заказчика.

ude chertezh.jpg

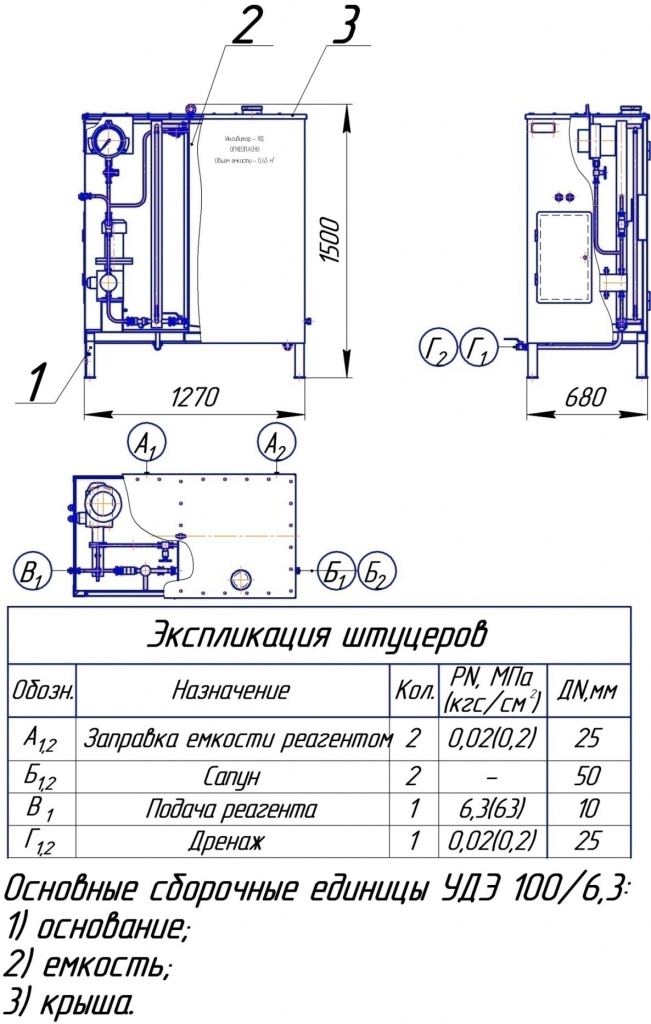

Габаритный чертеж УДЭ.
