УСТАНОВКА ДЛЯ РАСПРЕДЕЛЕНИЯ ГАЗА С ЛОКАЛЬНОЙ АВТОМАТИКОЙ УРГЛ-5

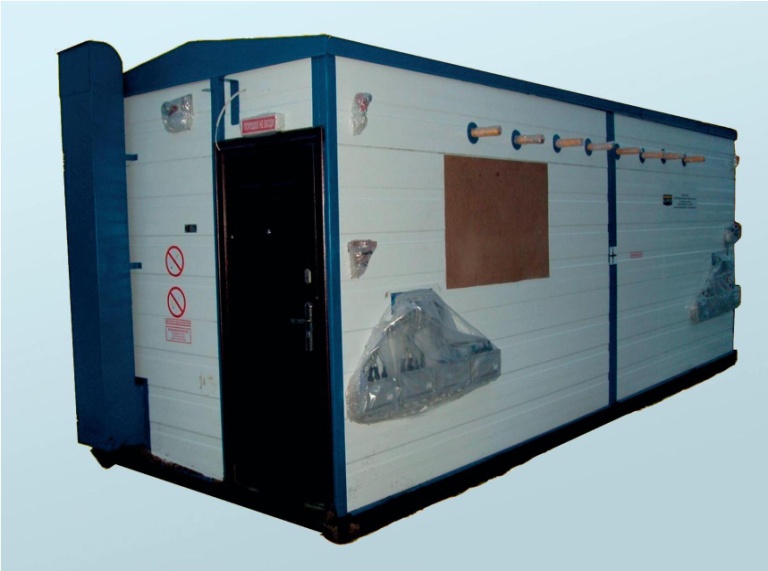

Общий вид УРГЛ-5.

ОБЩИЕ СВЕДЕНИЯ

Установка УРГЛ предназначена для распределения рабочего агента (газа) по газлифтным скважинам и осуществления контроля и управления расходом газа и применяется на нефтегазодобывающих предприятиях.

Установка УРГЛ решает задачу стабилизации и регистрации расходов газа по газлифтным скважинам согласно установкам, заданным оператором.

особенности

Условия эксплуатации  должны соответствовать исполнению У, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Основные технические данные

№п/п

Параметр

Значение

1

Объемный расход газа, приведенный к нормальным условиям, тыс. м3/сут, не более:

- общий через установку;

- по скважинной линии.

40…750

4,8…100

2

Количество  контролируемых и управляемых скважинных линий, шт.

8

3

Параметры рабочего агента:

- наименование;

- температура, °С;

- давление, МПа (кгс/см2);

- плотность, кг/м3;

- точка росы по воде;

- колебание давления, % от номинального значения;

- максимальный  линейный  размер технических примесей, мкм;

- количество примесей, мг/м3;

Содержание, %, не более:

- сероводород;

- углекислый газ;

- тяжелые углеводороды;

- метан;

- этан.

Природный/попутный нефтяной газ

минус 5…+70

3…16 (30…160)

0,7…1,1

на 10 °С ниже ,t° агента

±10

150

20

0,008

0,2…4

1,0..1,5

63…94

2…19

4

Допустимая относительная погрешность, %  не более:

- регулирования расхода в скважинных линиях, от нормального

расхода;

- измерения расхода газа через общий коллектор.

±10

±2,5

5

Количество, шт.:

- технологических баков;

- тарировочных баков.

1

1

6

Потребляемая мощность, кВт

10

7

Масса, кг, не более:

- технологический блок;

- аппаратурный блок.

5500

2200

urgl chertezh.jpg

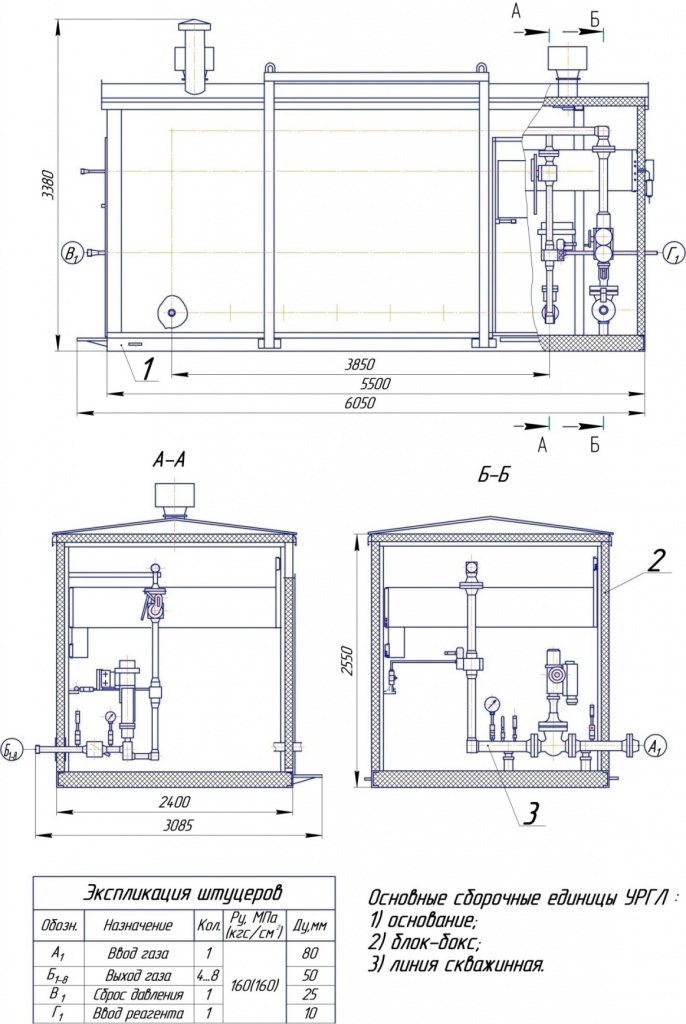

Габаритный чертеж УРГЛ.
