ПЕЧЬ П-101/2

Сертификат соответствия N№ РОСС RU.AB67.H01857
Разрешение Ростехнадзора РРС 41-00146

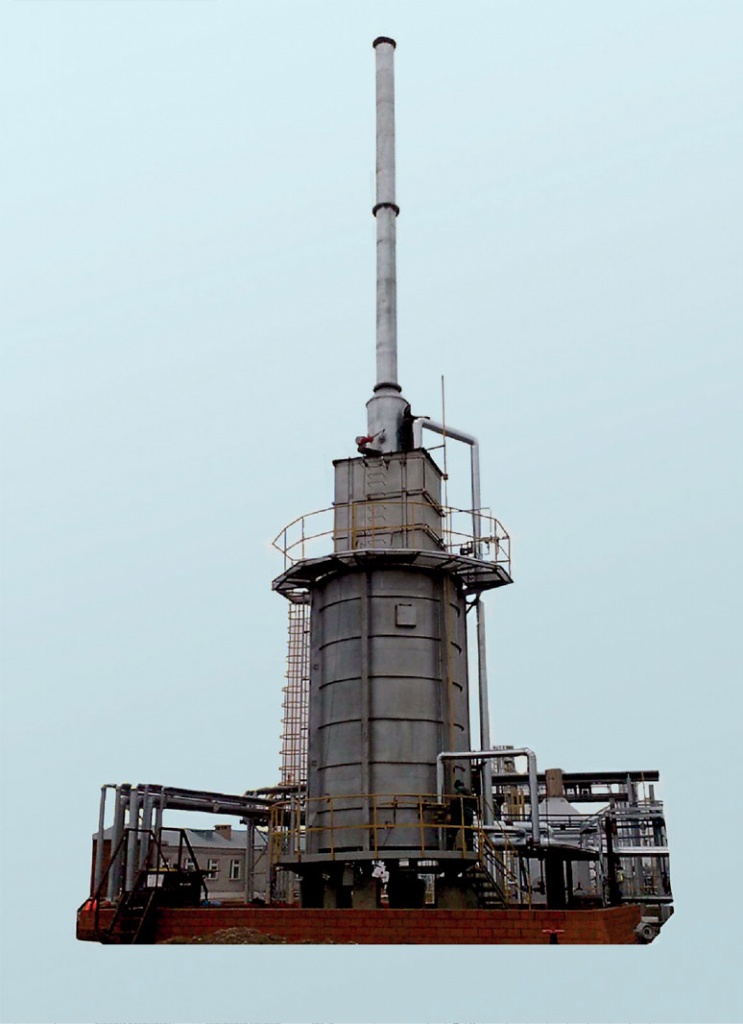

Общий вид П-101/2

ОБЩИЕ СВЕДЕНИЯ

Печь трубчатая П-101/2 является печью радиантно-конвективного типа со спиральным змеевиком, а так же с горизонтальным расположением конвективного змеевика и верхним отводом уходящих продуктов сгорания через дымовую трубу.

особенности

Условия эксплуатации  должны соответствовать исполнению У, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Основные технические данные

№ п/п

Параметр

Значение

1

 Номинальная тепловая мощность,МВт

1,657

2

 Температура продукта, °С:

 - при входе в печь, в пределах;

 - на выходе из печи, не более.

+150…190

+280

3

 Расчетный КПД , %

82

4

 Давление в продуктовом змеевике, МПа (кгс/см2):

 - рабочее, не более;

 - пробное гидравлическое.

3,6(36)

4,5(45)

5

 Параметры нагреваемой среды:

 - наименование;

 - плотность, т/м3;

- расход топлива, м3/ч.

90% р-р ТЭГ

1,125

90

6

 Параметры топлива:

 - наименование;

 - плотность, кг/м3;

 - низшая теплотворная способность, ккал/кг (ккал/нм3);

 - расход топлива, кг/ч (нм3/ч).

Природный газ

 0,709

10959(7781)

159,3(224,7)

7

 Поверхность змеевика, м2:

 - радиантного;

 - конвективного.

61,43

51,48

8

 Средняя теплонапряженность змеевика, Ккал/м2*ч:

- радиантного;

 - конвективного.

16300

6000

9

 Срок службы, лет, не менее:

- змеевика;

 - печи

10

15

10

 Масса печи, кг не более:

- в нерабочем положении.

33950

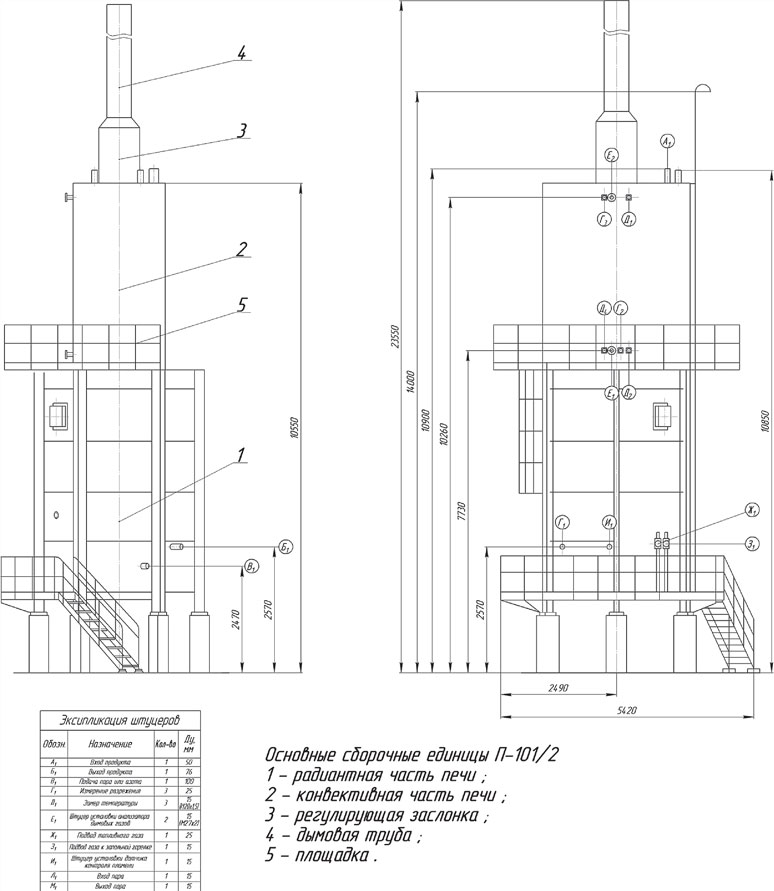

Габаритный чертеж П-101/2
