ПЕЧЬ ПРЯМОГО НАГРЕВА ППН-3

СЕРТИФИКАТ СООТВЕТСТВИЯ ТС N№ ТС RU C-RU.HO05.B.00008

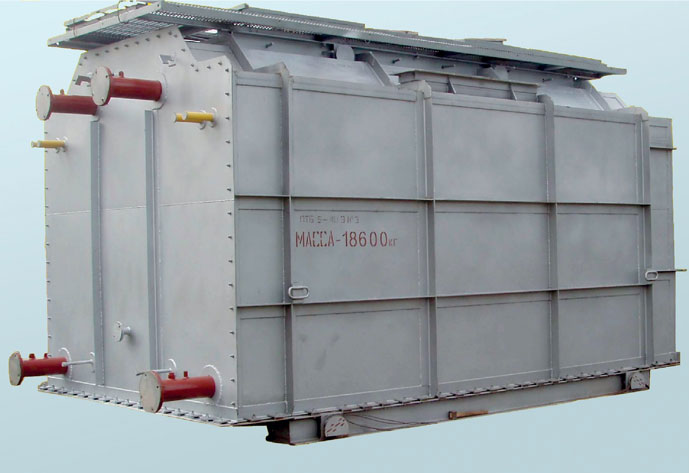

Общий вид теплообменной камеры ППН-3

ОБЩИЕ СВЕДЕНИЯ

Печь трубчатая блочная ППН-3 предназначена для нагрева нефти и нефтяных эмульсий при их промысловой подготовке и транспортировке.

особенности «ППН-3»

Климатическое исполнение – У, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Основные технические данные

№ п/п

Параметр

Значение

1

 Номинальная тепловая мощность, МВт

3,0

2

 Производительность по нефтяной эмульсии, т/ч (кг/с), в пределах

62,5…125

(17,4…34,7)

3

 Температура продукта, °С:

 - при входе в печь, не менее

 - на выходе из печи, не более.

+5

+90

4

 КПД,% , не более

80

5

 Давление в продуктовом змеевике, МПа (кгс/см2):

 - рабочее, не более

 - расчетное

 - пробное гидравлическое

6,3(63)

6,3(63)

8,2(82)

6

 Параметры топлива:

 - наименование

 - содержание сероводорода (H2S), %  масс. не более

 - давление  на входе в печь, МПа (кгс/м2), не более

 - давление перед камерой сгорания, МПа, в пределах

 - давление воздуха в камере сгорания кПа

 - давление газа перед запальной горелкой, МПа, в пределах

 - расход топливного газа на  запальную горелку, нм3/ч (нм3/с)

 - расход топливного газа, нм3

 - расход воздуха, нм3

Природный / попутный нефтяной газ

0,002

0,1…0,3(1,0…3,0)

0,005…0,05

3,0

0,06…0,18

3,0(0,00085)

400

6000

7

 Параметры топлива (Дизтопливо, нефть):

- теплота сгорания низшая,  кКал/кг

 - содержание сероводорода (H2S), масс. доля, % не более

 - давление перед форсункой, МПа (кгс/см2), не более

 - расход топлива, кг/ч,

6800

0,002

4,0(40,0)

800

8

 Количество камер сгорания, шт.

2

8

 Масса, кг, не более:

 - печь (в нерабочем состоянии);

 - камера теплообменная;

 - блок основания печи;

- блок вентиляторного агрегата

24600

15000

4000

1500

10

 Срок службы, лет, не менее

10

11

 Средний ресурс до капитального до капитального ремонта, лет

3,5

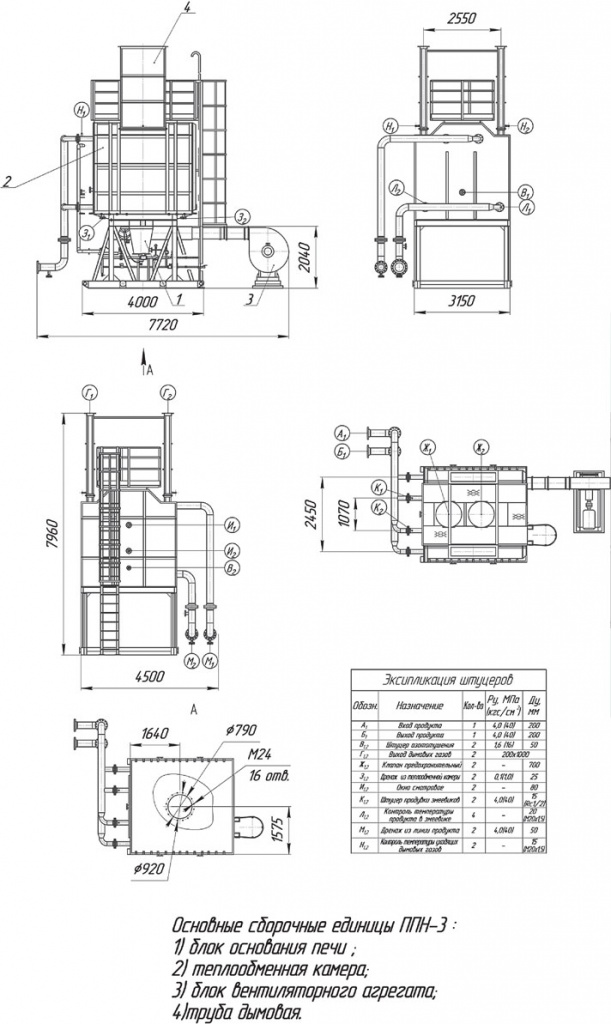

Габаритный чертеж ППН-3
