ПЕЧЬ АВТОМАТИЗИРОВАННАЯ НЕФТЕНАГРЕВАТЕЛЬНАЯ ПТ- 4 - 64Ж

СЕРТИФИКАТ СООТВЕТСТВИЯ ТС N№ ТС RU C-RU.HO05.B.00008

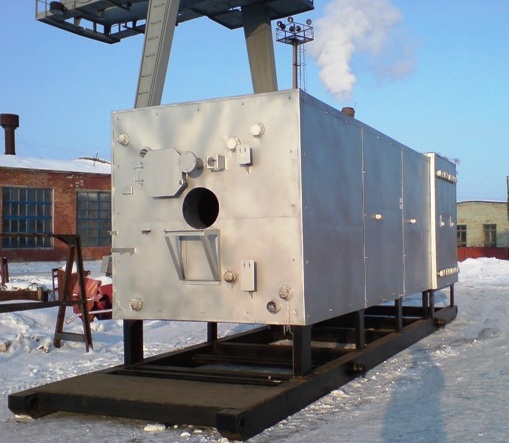

Общий вид  камеры теплообменной ПТ-4-64Ж.

ОБЩИЕ СВЕДЕНИЯ

Печь ПТ-4-64Ж предназначена для нагрева нефти и нефтяных эмульсий при их промысловой подготовке и транспортировке.

особенности

Климатическое исполнение – У, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Основные технические данные

№ п/п

Параметр

Значение

1

 Номинальная тепловая мощность, МВт

4,65

2

 Производительность по нефтяной эмульсии, т/ч (кг/с), в пределах

100…180

(34,7…69,5)

3

 Температура продукта, °С:

 - при входе в печь, не менее

 - на выходе из печи, не более

+5

+90

4

 КПД, %, не более

80

5

 Давление в продуктовом змеевике, МПа (кгс/см2):

 - рабочее, не более

 - расчетное

 - пробное гидравлическое

6,3(63)

6,3(63)

8,2(82)

6

Характеристики топливной нефти:

- Теплота сгорания, МДж/м2, в пределах

- Плотность при 20 °С кг/м3, не более

- Вязкость, м2/с (сСт)

- Сероводород H2S, % моль, не более

- Двуокись углерода СО2, % моль, не более

- Температура эксплуатационная, К (°С), не более

- Давление на входе в подогреватель, МПа (кгс/см2), не более

- Давление перед горелкой, МПа (кгс/см2), не более

- Расход топливной нефти, кг/ч, в пределах

40-42

850

20 10 (20)

0,01

1,0

323 (50)

4,0(40)

3,5 (35)

470

7

 Масса, кг, не более:

 - печи (в нерабочем состоянии)

25800

8

 Срок службы, лет, не менее

10

9

 Средний ресурс до капитального до капитального ремонта, лет

3,5

pt-4-64j chertezh.jpg

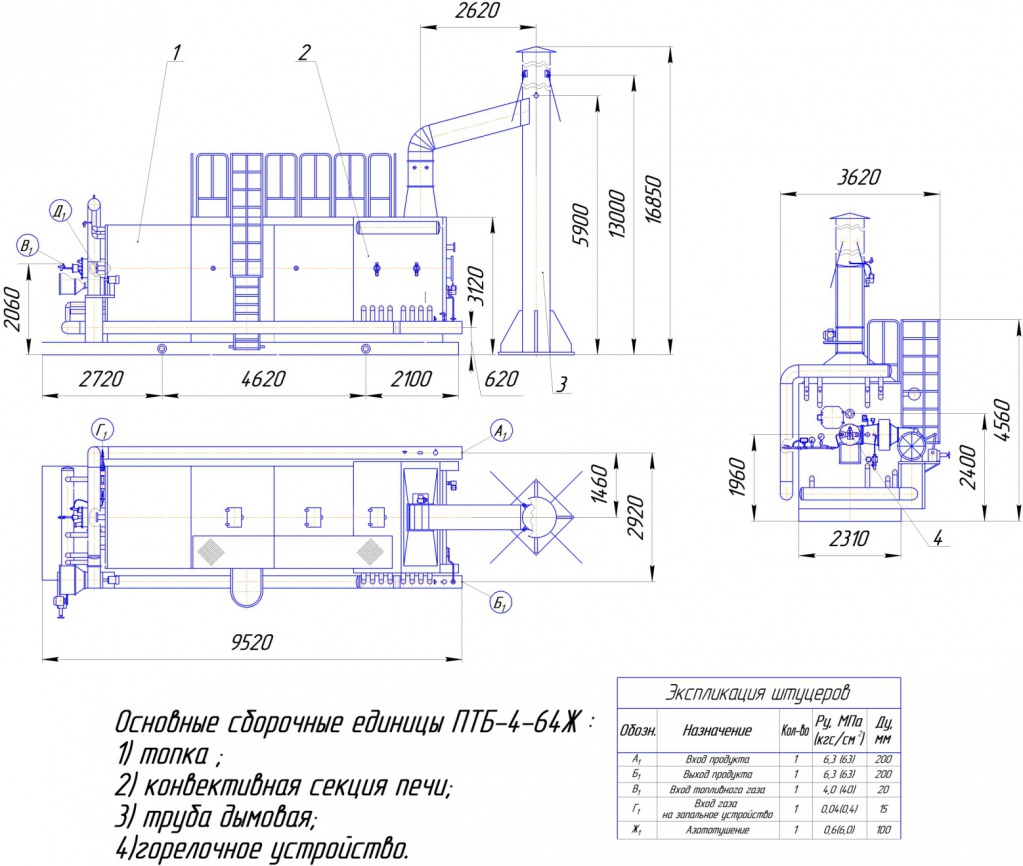

Габаритный чертеж ПТ-4-64Ж.
