ПОДОГРЕВАТЕЛЬ БЛОЧНЫЙ С ПРОМЕЖУТОЧНЫМ ТЕПЛОНОСИТЕЛЕМ ПБТ-1,6М

СЕРТИФИКАТ СООТВЕТСТВИЯ ТС N№ ТС RU C-RU.HO05.B.00008

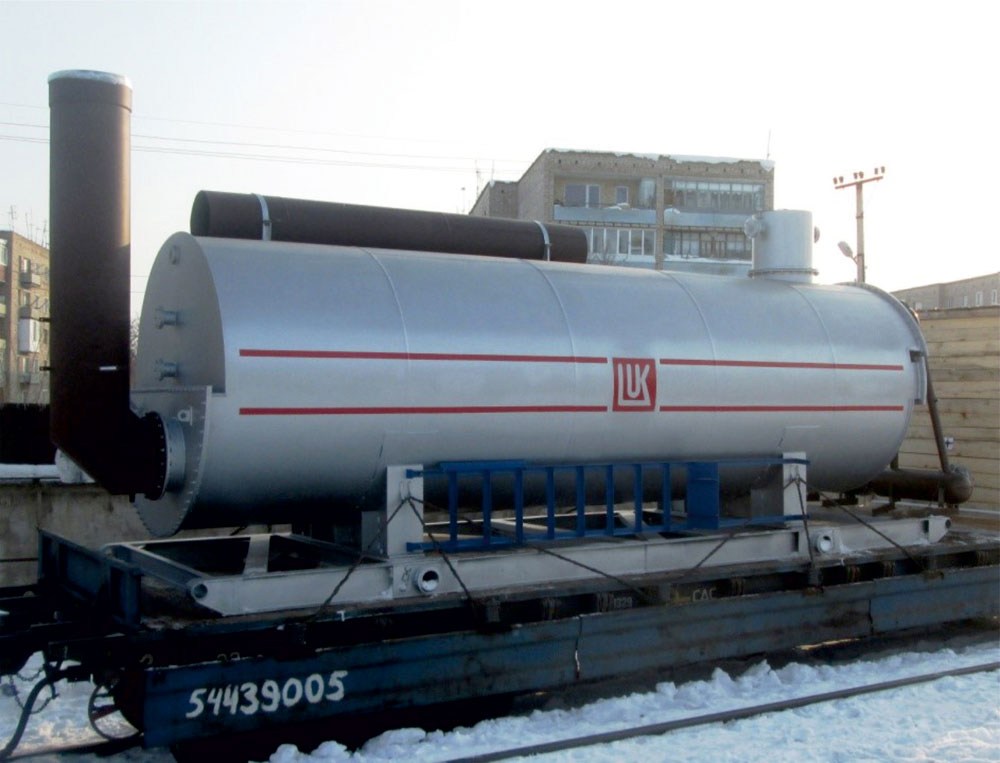

Общий вид ПБТ-1,6М.


ОБЩИЕ СВЕДЕНИЯ
Подогреватель предназначен для нагрева нефти, газа, пластовой воды и их смесей в системе сбора, транспорта и подготовки продукции скважин.

ИСПОЛНЕНИЯ ИЗДЕЛИЯ
ПБТ-1,6М изготавливается в одном исполнении.

ОСОБЕННОСТИ «ПБТ-1,6М»
Условия эксплуатации должны соответствовать исполнению УХЛ по ГОСТ 15150-69. Категория размещения 1 по ГОСТ 15150-69.

ОСНОВНЫЕ ТЕхНИЧЕСКИЕ ДАННЫЕ

№ п/п

Параметр

Значение

1

Номинальная тепловая мощность, МВт (Гкал/ч)

1,86(1,6)

2

Производительность по нагревательному продукту, т/сут:

- нефтяная эмульсия, обводненностью 30% масс, при ?t=25°С

2415

3

Температура продукта, °С:

- при входе в подогреватель, не менее

- на выходе из подогревателя, не более

- нагрева промежуточного теплоносителя, не более

+5

+70

+95

4

КПД, %, не более

75

5

Тип промежуточного теплоносителя

Пресная вода, раствор этиленгликоля, иные негорючие теплоносители

6

Давление в продуктовом змеевике, МПа (кгс/см2):

- рабочее, не более

- расчетное

-пробное гидравлическое

6,3(63)

6,3(63)

8,2(82)

7

Параметры нагреваемой среды:

- наименование

- плотность при 20°С, кг /м3, не более

- вязкость при 20°С, сСт

- содержание сероводорода (H2S), % мол., не более

- содержание двуокиси углерода (СО2), % мол., не более

нефть, нефтяная эмульсия

900

100

0,01

1,0

8

Параметры топлива:

- наименование

- содержание сероводорода(H2S), масс. доля, % не более

- теплота сгорания, МДж/м3, в пределах

- давление на входе в блок подготовки топлива, МПа (кгс/см2) в пределах

- номинальное давление перед горелкой, МПа (кгс/см2)

- расход топливного газа, м3/ч, не более

Природный или попутный нефтяной газ

0,002

35…60

0,2…0,4(2,0…4,0)

0,03(0,3)

215

9

Масса, кг, не более:

- общая (без промежуточного теплоносителя)

- блок нагрева

- блок вентиляторного агрегата

17120

15620

880

10

Срок службы, лет, не менее

10

11

Средний ресурс до капитального до капитального ремонта, лет

3,5

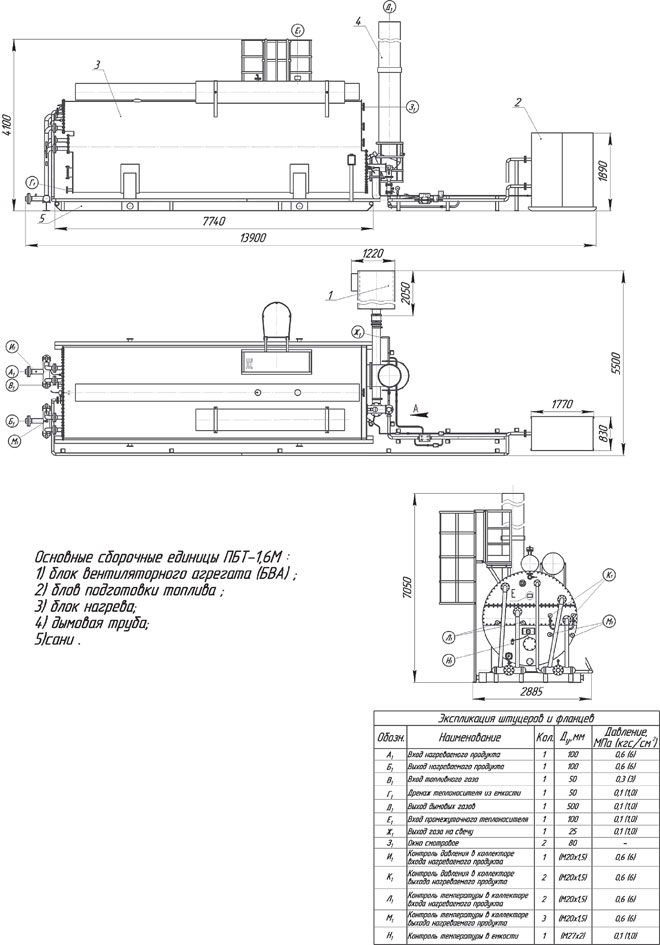

Рис.59 Габаритный чертеж ПБТ-1,6М.
