ПОДОГРЕВАТЕЛЬ НЕФТИ С КОМБИНИРОВАННЫМ НАГРЕВОМ ПНК-1,9

Сертификат соответствия ТС N№ RU C-RU.HО05.B.00008

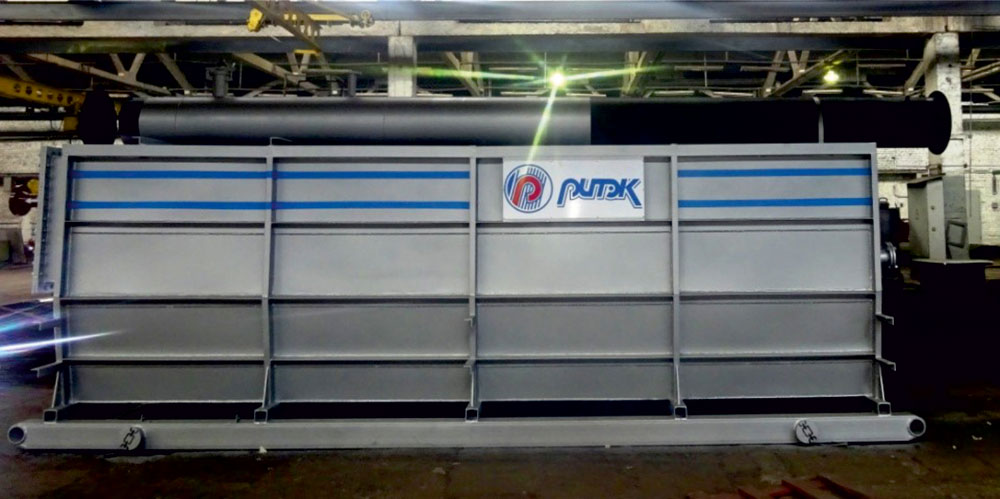

Общий вид ПНК-1,9.


ОБЩИЕ СВЕДЕНИЯ
Подогреватель нефти комбинированный (в дальнейшем ПНК-1,9) применяется для нагрева нефти и различной вязкости и нефтяной эмульсии в технологии подготовки нефти на промыслах, а также при ее транспорте.

ИСПОЛНЕНИЯ ИЗДЕЛИЯ
ПНК-1,9 изготавливается в одном исполнении.

ОСОБЕННОСТИ «ПНК-1,9»
Возможность подогрева продукта в подогревателе до 110° С благодаря чему, суще- ствует возможность использования при подготовке тяжелых нефтей, а так же в технологи- ях стабилизации нефти и газового конденсата.
Условия эксплуатации уровнемера должны соответствовать исполнению ХЛ по ГОСТ 15150-69.
Категория размещения 1 по ГОСТ 15150-69.

ОСНОВНЫЕ ТЕхНИЧЕСКИЕ ДАННЫЕ

№ п/п

Параметр

Значение

1

Номинальная тепловая мощность, МВт (Гкал/ч)

1,9(1,6)

2

Производительность по нагревательному продукту, т/сут:

- нефтяная эмульсия, обводненностью 30% масс, при ?t=25°С

2468

3

Температура продукта, °С:

- при входе в печь, не менее

- на выходе из печи, не более

+5

+110

4

КПД, %, не более

85

5

Тип промежуточного теплоносителя

Пресная вода, раствор этиленгликоля, иные негорючие теплоносители

6

Давление в продуктовом змеевике, МПа (кгс/см2):

- рабочее, не более

- расчетное

-пробное гидравлическое

6,3(63)

6,3(63)

8,2(82)

7

Параметры нагреваемой среды:

- наименование

- плотность при 20°С, кг /м3, не более

- вязкость при 20°С, сСт

- содержание сероводорода (H2S), % мол., не более

- содержание двуокиси углерода (СО2), % мол., не более

нефть, нефтяная эмульсия

900

100

0,01

1,0

8

Параметры топлива:

- наименование

- содержание сероводорода(H2S), масс. доля, % не более

- теплота сгорания, МДж/м3, в пределах

- давление на входе в блок подготовки топлива, МПа (кгс/см2) в пределах

- номинальное давление перед горелкой, МПа (кгс/см2)

- расход топливного газа, м3/ч, не более

Природный или попутный нефтяной газ

0,002

35…60

0,2…0,4(2,0…4,0)

0,03(0,3)

235

9

Масса, кг, не более:

- подогреватель в нерабочем состоянии;

- блок вентиляторного агрегата;

- блок подготовки топлива.

11800

1000

700

10

Срок службы, лет, не менее

10

11

Средний ресурс до капитального до капитального ремонта, лет

3,5

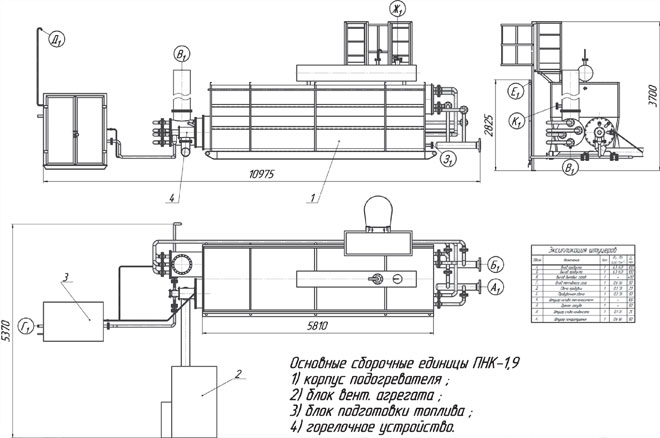

Рис.61 Габаритный чертеж ПНК-1,9.
