ПОДОГРЕВАТЕЛИ ПУТЕВЫЕ ПНПТ-0,63, ПНПТ-1,6, ПНПТ-3,87

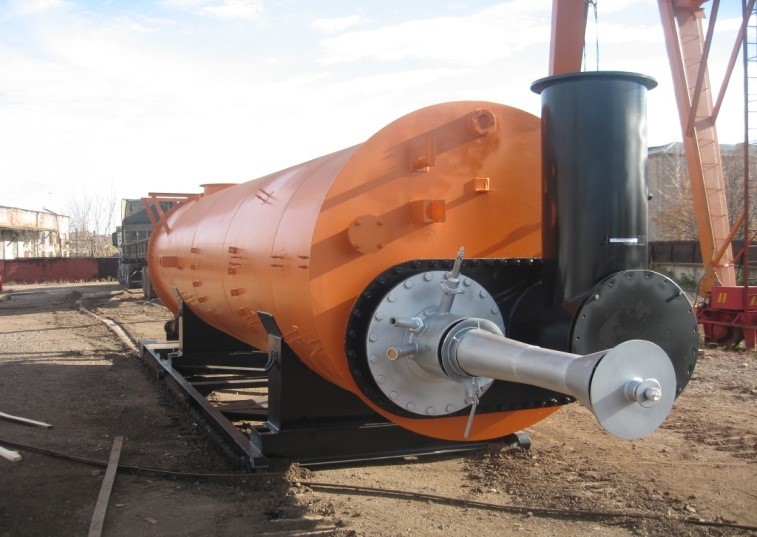

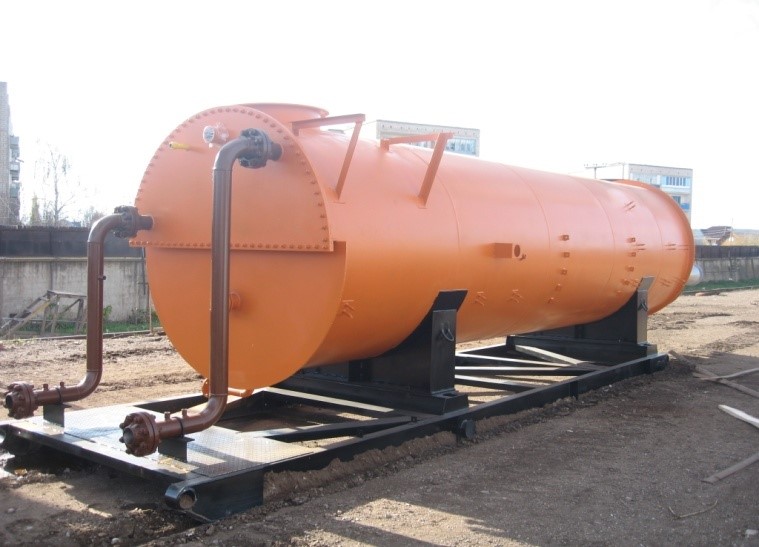

Общий вид ПНПТ-0,63.

ОБЩИЕ СВЕДЕНИЯ

Подогреватель путевой ёмкостного типа с промежуточным теплоносителем ПНПТ предназначен для нагрева нефти, нефтяной эмульсии, газа, газового конденсата или их смесей в системах нефтегазосбора, а также воды для технологических и теплофикационных целей на нефтегазодобывающих предприятиях.

особенности

Климатическое исполнение – У, УХЛ, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Основные технические данные

№ п/п

Параметр

Значение

ПНПТ-0,63

ПНПТ-1,6

ПНПТ-3,87

1

 Номинальная тепловая мощность, МВт (Гкал/ч)

0,73(0,63)

1,86(1,6)

4,5(3,87)

2

 Производительность по нагревательному продукту, т/сут, (кг/с):

- нефтяная эмульсия обводненностью 30% при ΔТ=65°C

- нефтяная эмульсия обводненностью 30% при ΔТ=25°С


360

945


925

2415


2245

5845

3

 Температура продукта, °С:

- на входе в подогреватель, не менее

- на выходе из подогревателя, не более

- нагрева промежуточного теплоносителя, не более


+5

+70

+95

4

 КПД, % , не более

80

85

5

 Тип промежуточного теплоносителя

Пресная вода, раствор этиленгликоля, иные негорючие теплоносители

6

 Давление в продуктовом змеевике, МПа (кгс/см2):

 - рабочее, не более

 - расчетное

 - пробное гидравлическое

6,3(6,3)

6,3(63)

8,2(82)

7

 Параметры нагреваемой среды:

 - наименование

 - плотность при 20°С, кг /м3, не более

 - вязкость при 20°С, сСт

 - содержание сероводорода (H2S), % мол., не более

 - содержание двуокиси углерода (СО2), % мол., не более


нефть, нефтяная эмульсия, пластовая вода

900

100

0,01

1,0


8

Параметры топлива (природный или попутный нефтяной газ):

- теплота сгорания, кКал/нм3,

- давление на входе подогревателя, МПа (кгс/см2), в пределах

- давление перед горелкой, МПа (кгс/см2),

- содержание сероводорода, % мол., не более

8365…14340

0,2…0,4 (2,0…4,0)

0,07-0,15(0,7-1,5)

0,002

8365…14340

0,2…0,4 (2,0…4,0)

0,03 (0,3)

0,002

- расход топливного газа, м3/ч,

<=100

<=215

60…593

9

 Масса без промежуточного теплоносителя, кг, не более:

13000

19100

43000

10

 Срок службы, лет, не менее

10

11

 Показатели надежности:

 - средний ресурс до капитального ремонта, год, не менее.

3,5

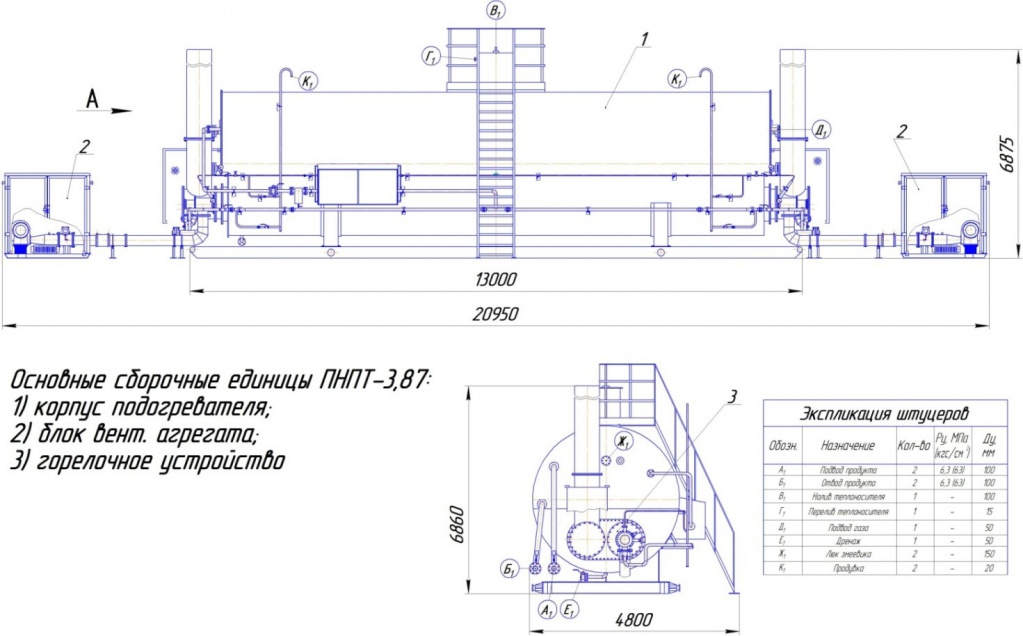

Габаритный чертеж ПНПТ-3,87.

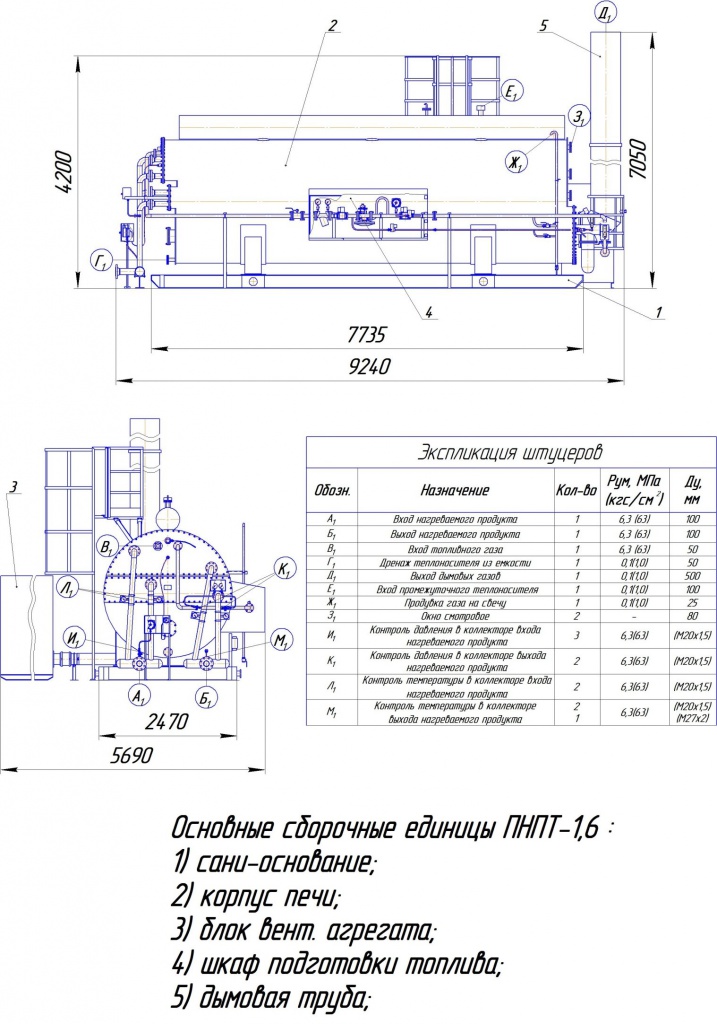

Габаритный чертеж ПНПТ-1,6.

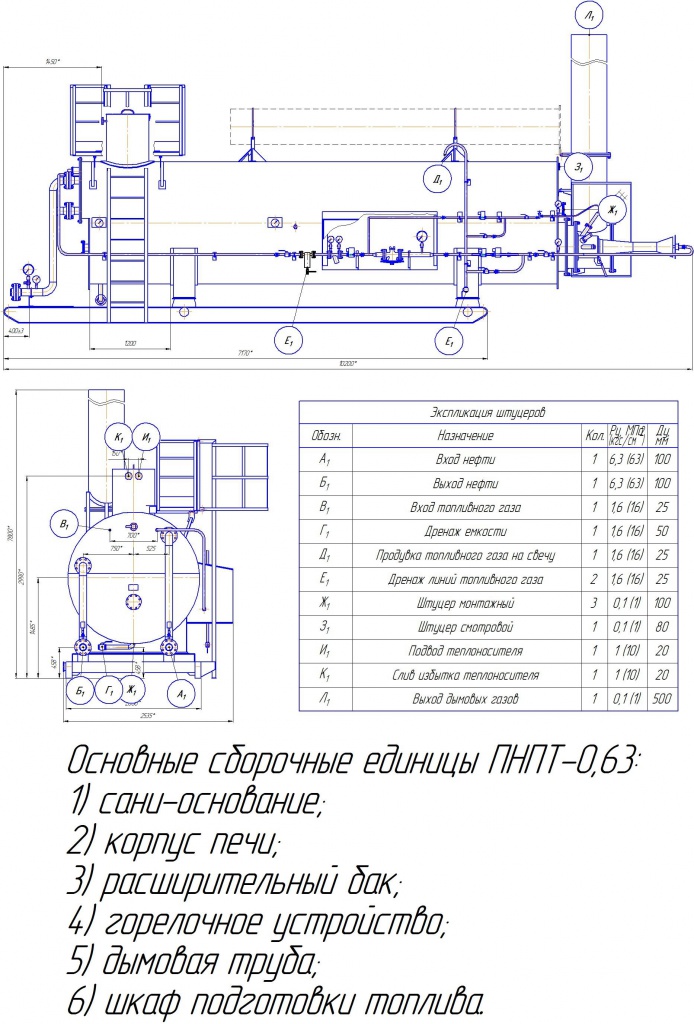

Габаритный чертеж ПНПТ-0,63.
