ПОДОГРЕВАТЕЛИ ПУТЕВЫЕ ПП-0,63А, ПП-0,63АЖ, ПП-0,63АМЖГ, ПП-0,63АС

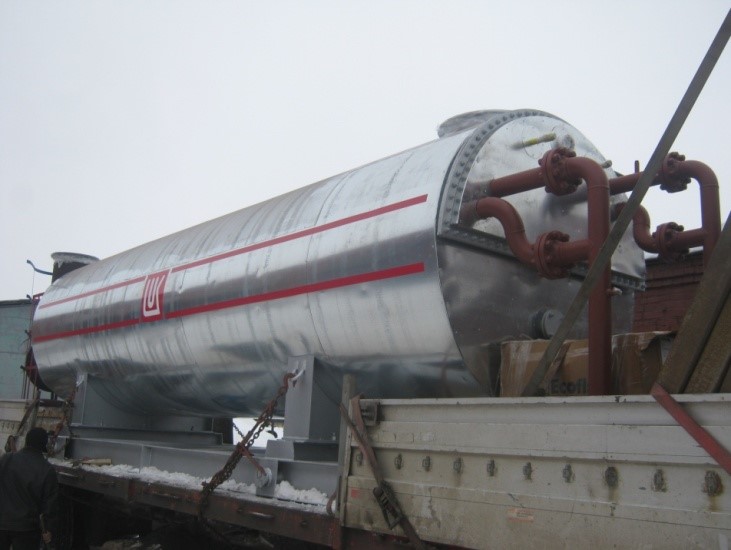

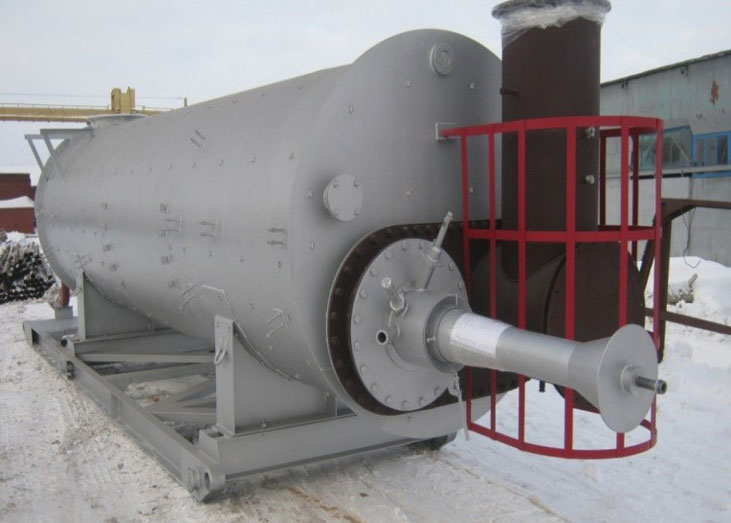

Общий вид ПП-0,63А.

ОБЩИЕ СВЕДЕНИЯ

Подогреватель предназначен для нагрева нефтепродуктов при транспортировке, а также нефтяных эмульсий на установках подготовки нефти.

Особенности

Климатическое исполнение – У, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Основные технические данные


№ п/п

Параметр

Значение

ПП-0,63А

ПП-0,63АЖ

ПП-0,63АМЖГ

ПП-0,63АС

1

 Номинальная тепловая мощность, МВт (Гкал/ч)

0,73

(0,63)

2

 Производительность по нагревательному продукту, т/сут:

 - нефтяная эмульсия, обводненностью 30% масс, при t =25°С

1150

3

 Температура продукта, °С:

 - при входе в подогреватель, не менее

 - нагрева продукта на выходе

 - нагрева промежуточного теплоносителя

+5

+70

+95

4

 КПД, %, не более

80

5

 Тип промежуточного теплоносителя

Пресная вода, раствор этиленгликоля, иные негорючие теплоносители

6

 Давление в продуктовом змеевике, МПа (кгс/см2) :

 - рабочее, не более

 - расчетное

 - пробное гидравлическое

6,3(63)

6,3(63)

8,2(82)

7

 Параметры нагреваемой среды:

 - наименование

 - плотность при 20°С, кг /м3, не более

 - вязкость при 20°С, сСт

 - содержание сероводорода (H2S), % мол., не более

 - содержание двуокиси углерода (СО2), % мол., не более

нефть, нефтяная эмульсия

900

100

0,01

1,0

8

 Параметры топлива (природный или попутный нефтяной газ):

 - содержание сероводорода (H2S) , масс. доля, % не более

 - теплота сгорания, МДж/м3, в пределах

 - давление на входе в блок подготовки топлива, МПа (кгс/см2) в пределах

 - давление перед горелкой, МПа (кгс/см2) в пределах

 - расход топливного газа, м3/ч, не более

0,002

35…60

0,2…0,4

(2,0…4,0)

0,07…0,15

(0,7…1,5)

100

-

0,002

35…60

0,2…0,4

(2,0…4,0)

0,03

(0,3)

100

5

35…60

0,2…0,4

(2,0…4,0)

0,07…0,15

(0,7…1,5)

100

9

Параметры топлива (Дизтопливо или нефть):

- теплота сгорания низшая,  кКал/кг

- содержание сероводорода (H2S), масс. доля, % не более

- давление перед форсункой, МПа (кгс/см2), не более

- расход топливной нефти, кг/ч, в пределах

-

6800

0,002

4,0(40,0)

50…100

-

10

 Масса, кг, не более:

 - без промежуточного теплоносителя.

13000

13000

13880

13000

11

 Срок службы, лет, не менее

10

12

 Показатели надежности:

 - средний ресурс до капитального ремонта, год, не менее

3,5

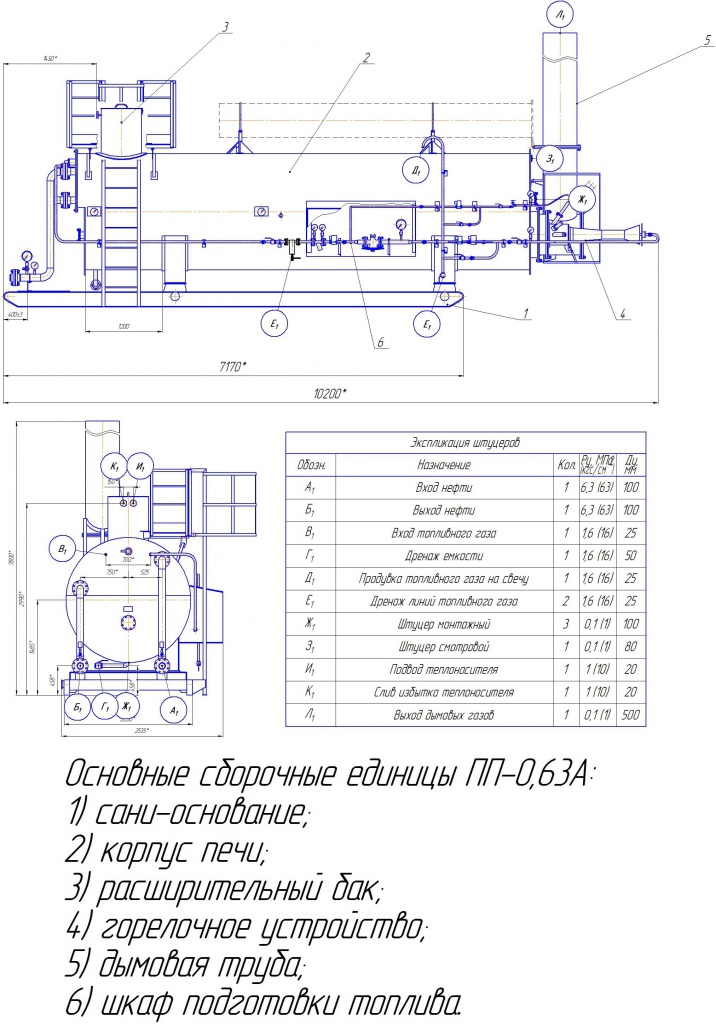

Габаритный чертеж ПП-0,63А.

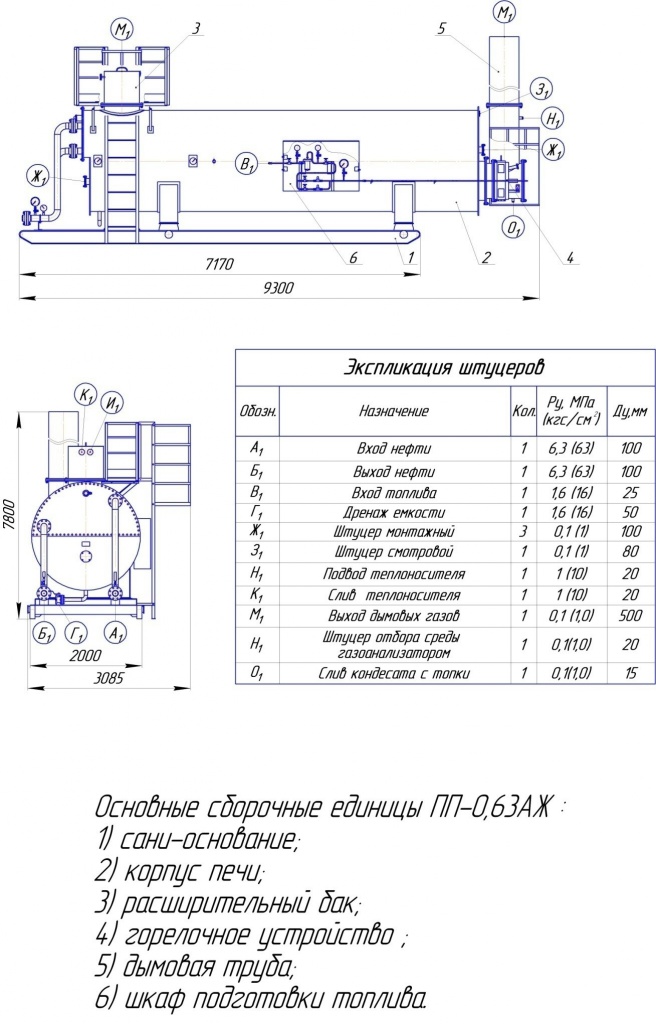

Габаритный чертеж ПП-0,63АЖ.

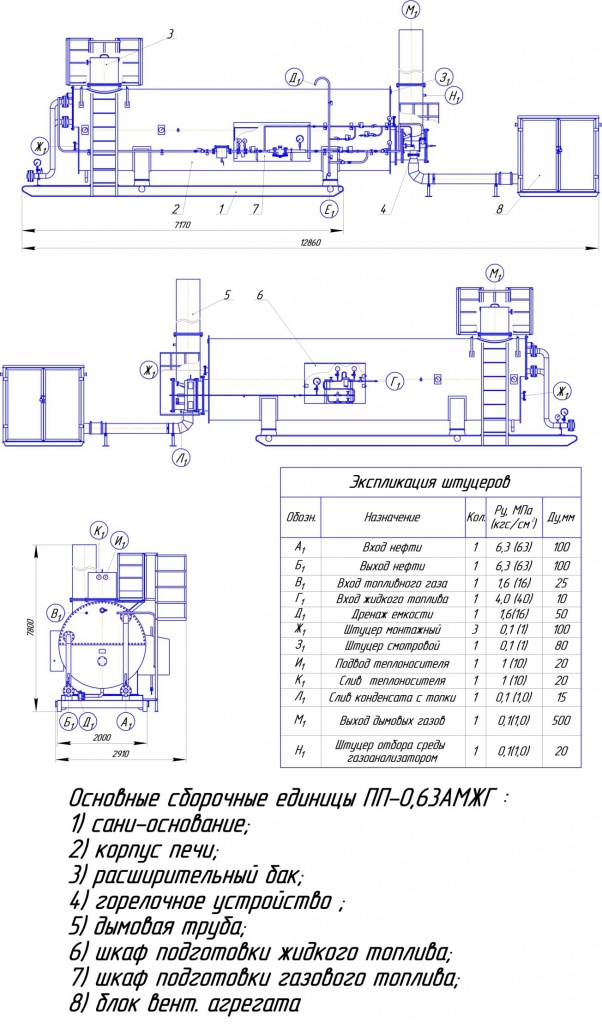

Габаритный чертеж ПП-0,63АМЖГ.


Габаритный чертеж ПП-0,63АС.
