ПОДОГРЕВАТЕЛИ ПУТЕВЫЕ ПП-1,6А, ПП-1,6АЖ, ПП-1,6АМЖГ


Общий вид ПП-1,6А.

ОБЩИЕ СВЕДЕНИЯ

Путевой подогреватель предназначен для нагрева нефти, нефтяной эмульсии, газа, газового конденсата или их смесей в системах нефтегазосбора, а также воды для технологических и теплофикационных целей на нефтегазодобывающих предприятиях.

Особенности

Климатическое исполнение – У, УХЛ ,ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Основные технические данные

№ п/п

Параметр

Значение

ПП-1,6А

ПП-1,6АЖ

ПП-1,6АМЖГ

1

 Номинальная тепловая мощность, МВт (Гкал/ч)

1,86(1,6)

2

 Производительность по нагревательному продукту, т/сут:

- нефтяная эмульсия обводненностью 30% при ΔТ=65°C

- нефтяная эмульсия обводненностью 30% при ΔТ=25°C



925


2415

3

 Температура продукта,  °С:

 - на входе в подогреватель, не менее

 - на выходе из подогревателя, не более

 - нагрева промежуточного теплоносителя, не более


+5

+70

+95

4

 КПД, %, не более

80

5

 Тип промежуточного теплоносителя

Пресная вода, раствор этиленгликоля, иные негорючие теплоносители

6

 Давление в продуктовом змеевике, МПа (кгс/см2):

 - рабочее, не более

 - расчетное

 -пробное гидравлическое


6,3(63)

6,3(63)

8,2(82)

7

 Параметры нагреваемой среды:

 - наименование

 - плотность при 20°С, кг /м3, не более

 - вязкость при 20°С, сСт

 - содержание сероводорода (H2S), % мол., не более

 - содержание двуокиси углерода (СО2), % мол., не более


нефть, нефтяная эмульсия

900

100

0,01

1,0

8

 Параметры топлива (природный или попутный нефтяной газ):

- содержание сероводорода(H2S) , масс. доля, % не более

 - теплота сгорания, МДж/м3, в пределах

 - давление на входе в блок подготовки топлива, МПа (кгс/см2) в пределах

 - номинальное давление перед горелкой, МПа (кгс/см2)

 - расход топливного газа, м3/ч, не более:

а) общий

б) на одну горелку


0,002

35…60

0,2…0,4

(2,0…4,0)

0,07…0,15

(0,7…1,5)

180

90




-


0,002

35…60

0,2…0,4

(2,0…4,0)

0,03

(0,3)

180

90

9

 Параметры топлива (Дизтопливо, нефть):

- теплота сгорания низшая,  кКал/кг

 - содержание сероводорода (H2S), масс. доля, % не более

 - давление перед форсункой, МПа (кгс/см2), не более

 - расход топливной нефти, кг/ч, в пределах



-


6800

0,002

4,0(40,0)

100…200

10

 Масса, кг, не более:

 - без промежуточного теплоносителя

32300

34100

11

 Срок службы, лет, не менее

10

12

 Средний ресурс до капитального ремонта, лет

3,5


Габаритный чертеж ПП -1,6А.

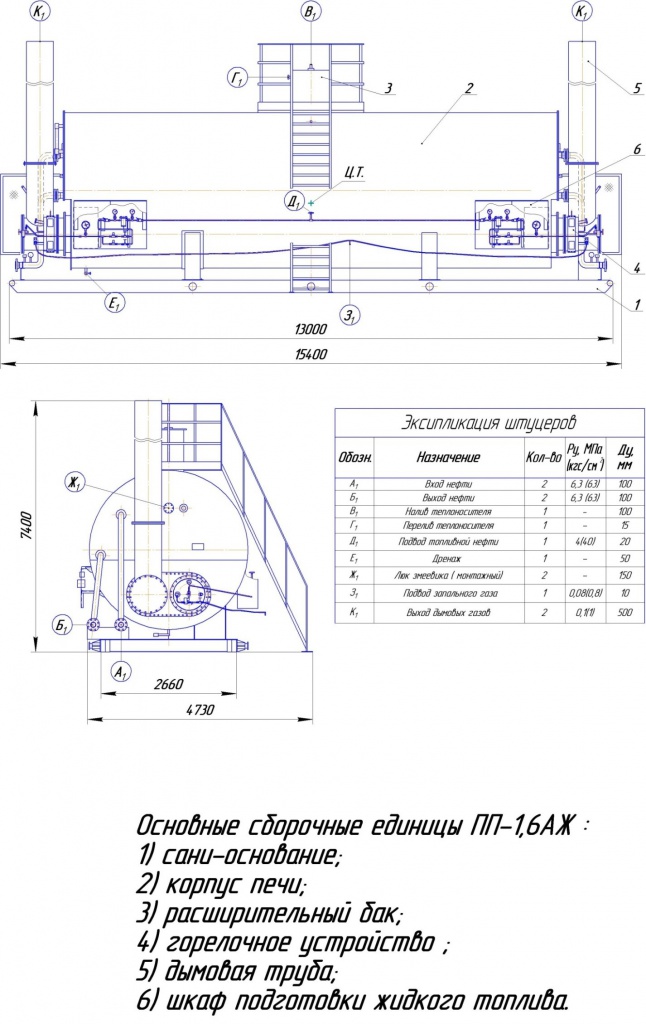

Габаритный чертеж ПП-1,6АЖ.


Габаритный чертеж ПП-1,6АМЖГ
