ПОДОГРЕВАТЕЛЬ НЕФТИ ПП-4В

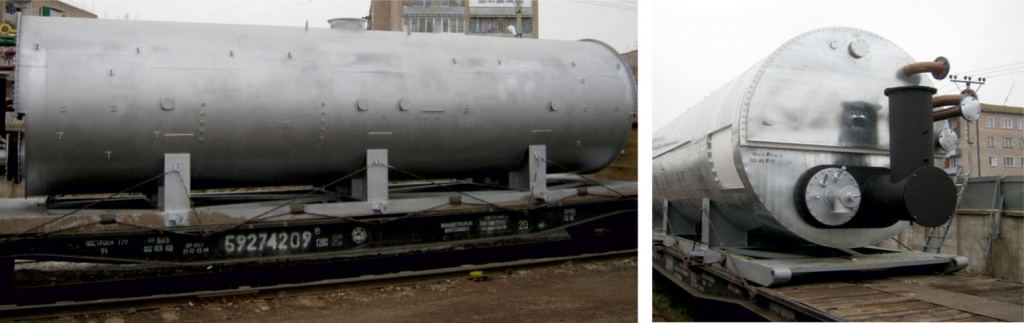

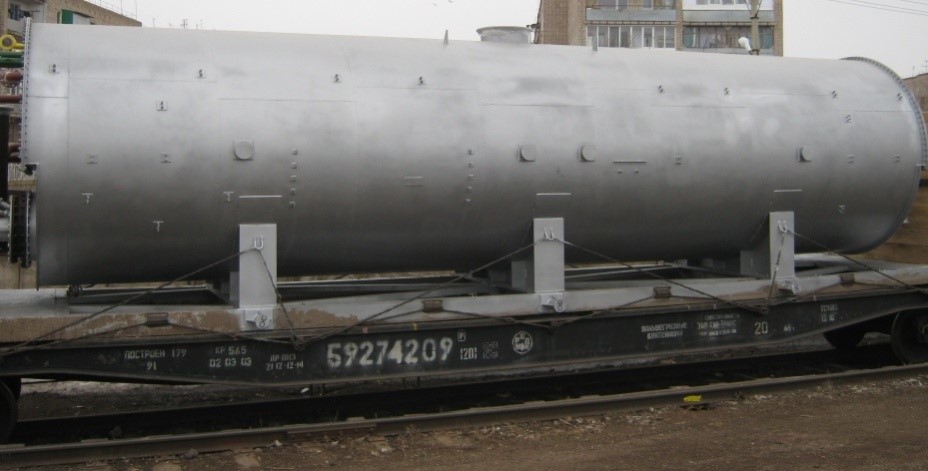

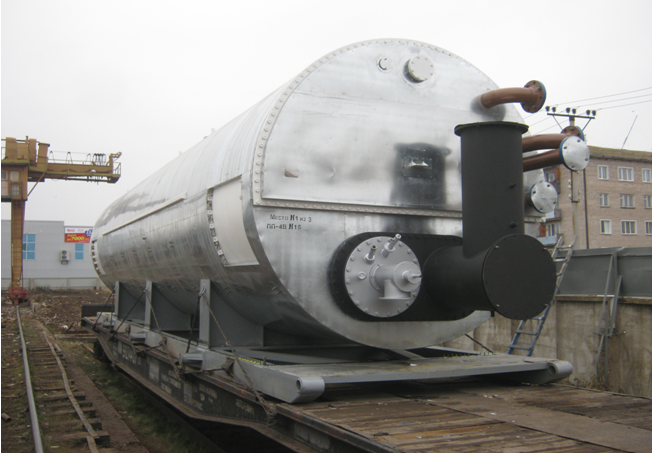

Общий вид ПП-4В.

ОБЩИЕ СВЕДЕНИЯ

Путевой подогреватель ПП-4В предназначен для нагрева нефти, пласто­вой смеси и их смесей в системе сбора, транспорта и подготовки продукции скважин.

Особенности

Повышенная мощность, достигаемая за счет конструктивных особенностей:

1)   змеевик с большей площадью теплообмена;

2)   две дутьевые горелки.

Климатическое исполнение – У, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Основные технические данные

№ п/п

Параметр

Значение

1

 Номинальная тепловая мощность, МВт (Гкал/ч)

4,0(3,44)

2

 Производительность по нефтяной эмульсии при нагреве

 на 25°C, обводненностью 30%,  кг/с (т/сут), в пределах

23…116

(2000…10000)

3

 Температура продукта, °С:

 - при входе в подогреватель, не менее

 - нагрева продукта, не более

 - нагрева промежуточного теплоносителя, не более

+5

+70

+95

4

 КПД, % , не менее

80

5

 Давление в продуктовом змеевике, МПа (кгс/см2):

 - рабочее, не более;

 - расчетное;

 - пробное гидравлическое.

6,3(63)

6,3(63)

8,2(82)

6

 Параметры нагреваемой среды:

 - наименование

 - плотность при 20°С, кг /м3, не более

 - вязкость при 20°С, сСт

 - содержание сероводорода (H2S), % мол., не более

 - содержание двуокиси углерода (СО2), % мол., не более

нефть, нефтяная эмульсия

900

100

0,01

1,0

7

 Параметры топлива:

 - наименование

 - содержание сероводорода(H2S) , масс. доля, % не более

 - теплота сгорания, МДж/м3, в пределах

 - давление на входе в блок подготовки топлива, МПа (кгс/см2) в пределах

 - номинальное давление перед горелкой, МПа (кгс/см2)

 - расход топливного газа, м3/ч, не более

Природный или попутный нефтяной газ

0,002

35…60

0,2…0,4(2,0…4,0)

0,03(0,3)

600

8

 Масса подогревателя в сборе, кг  не более:

50000

9

 Срок службы, лет, не менее

10

10

 Средний ресурс до капитального до капитального ремонта, лет

3,5

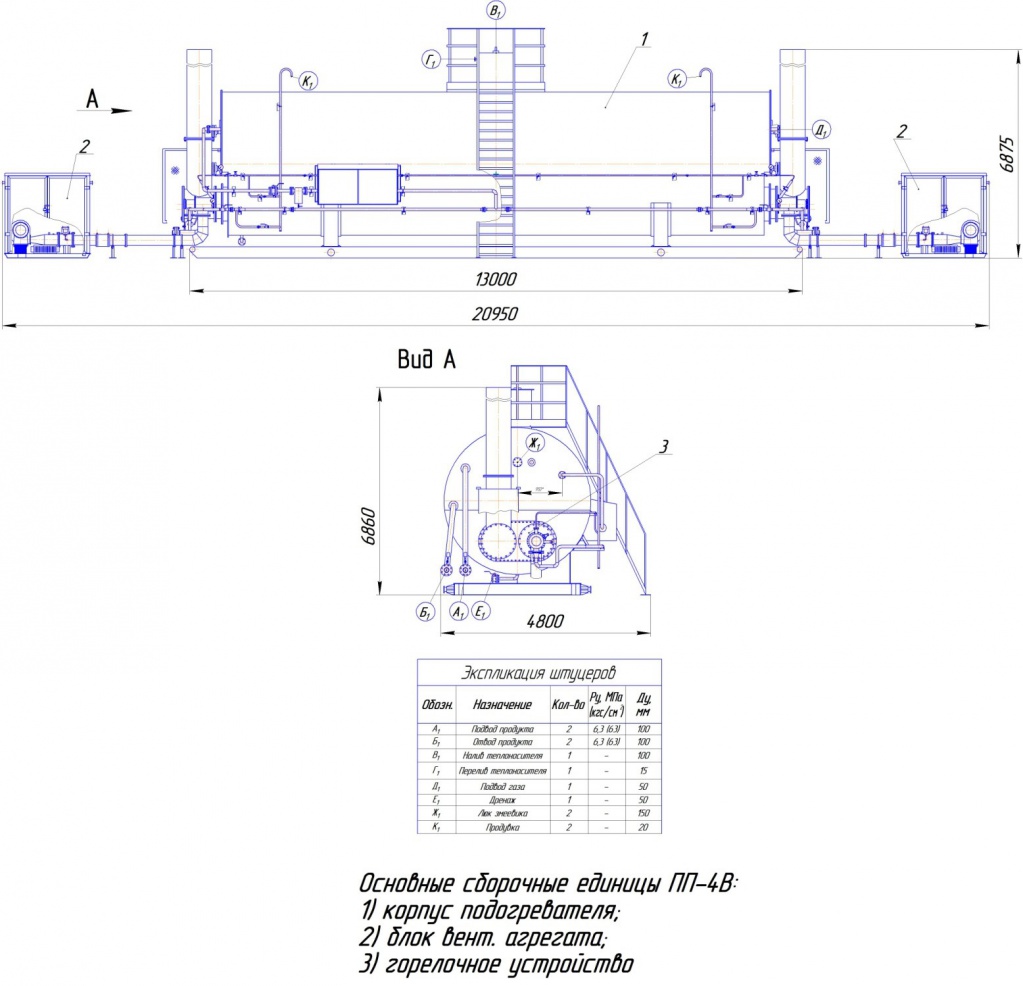

Габаритный чертеж ПП-4В.
