ПОДОГРЕВАТЕЛИ ПУТЕВЫЕ ППТ-0,2Г, ППТ-0,2Ж, ППТ-0,2ГЖ (мобильная)

ppt_0,2gzh.jpg    ppt1.jpg

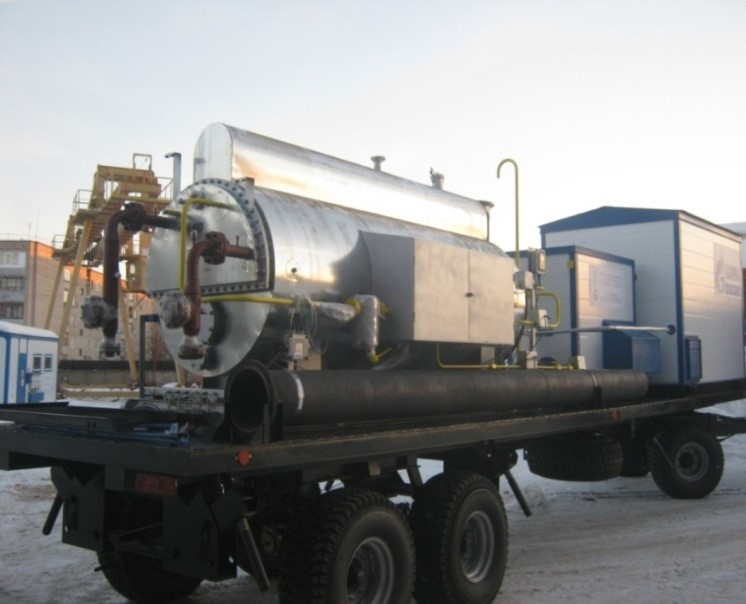

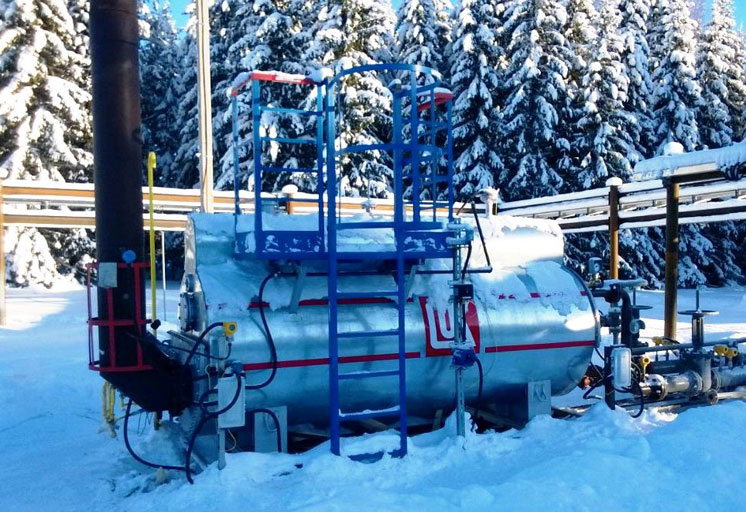

   Общий вид ППТ-0,2Г                                       Общий вид ППТ-0,2ГЖ (мобильный).

ОБЩИЕ СВЕДЕНИЯ

Подогреватель предназначен для нагрева нефти, нефтяной эмульсии, газа или их смесей в системах нефтегазосбора, а также воды для технологических и теплофикационных целей на нефтегазодобывающих предприятиях.

Особенности

Климатическое исполнение – У, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Основные технические данные

№ п/п

Параметр

Значение

ППТ-0,2Г

ППТ-0,2Ж

ППТ-0,2ГЖ (мобильная)

1

 Номинальная тепловая мощность, кВт (Гкал/ч)

120(0,1)…290(0,25)

2

 Производительность по нагревательному продукту:

 - по нефти и газовому конденсату, т/сут, в пределах;

 - по воде, т/сут, в пределах;

 - по газу, м3/сут, в пределах.

50…500

25…250

100.000…200.000

3

 Температура продукта, °С:

 - при входе в подогреватель, не менее;

 - нагрева продукта на выходе;

 - нагрева промежуточного теплоносителя, не более

+5

+70

+95

4

 КПД, %, не более

80

5

 Тип промежуточного теплоносителя

Пресная вода, раствор этиленгликоля, иные негорючие теплоносители

6

 Давление в продуктовом змеевике, МПа (кгс/см2):

 - рабочее, не более;

 - расчетное;

 - пробное гидравлическое.

6,3(63)

6,3(63)

8,2(82)

7

 Параметры нагреваемой среды:

 - наименование;

 - плотность при 20°С, кг /м3, не более;

 - вязкость при 20°С, сСт

 - содержание сероводорода (H2S), % мол., не более;

 - содержание двуокиси углерода (СО2), % мол., не более.

нефть, нефтяная эмульсия

900

100

0,01

1,0

8

 Характеристика жидкого топлива (дизтопливо, нефть):

 - теплота сгорания низшая,  кКал/кг

 - давление перед форсункой, МПа (кгс/cм2) ,в пределах

 - расход топлива, кг/ч, в пределах

-

6800

4,0 (40)

20…40

9

 Характеристика топливного газа (попутный нефтяной/природный газ):

 - теплота сгорания, кКал/нм3,

 - содержание сероводорода, (H2S), % мол., не более;

 - давление на входе подогревателя, МПа (кгс/см2),

 - давление перед горелкой, МПа, (кгс/см2)



 - расход топливного газа, м3/ч, (кгс/см2)

8365…14340

0,002

0,2…0,4

(2,0…4,0)

0,006…0,07

(0,06…0,7)

35

-

8365…14340

0,002

0,2…0,4

(2,0…4,0)

0,03

(0,3)

35

10

 Масса без промежуточного теплоносителя, кг, не более:

4600

5480

11

 Срок службы, лет, не менее

10

12

 Показатели надежности:

 - средний ресурс до капитального ремонта, год, не менее.

3,5

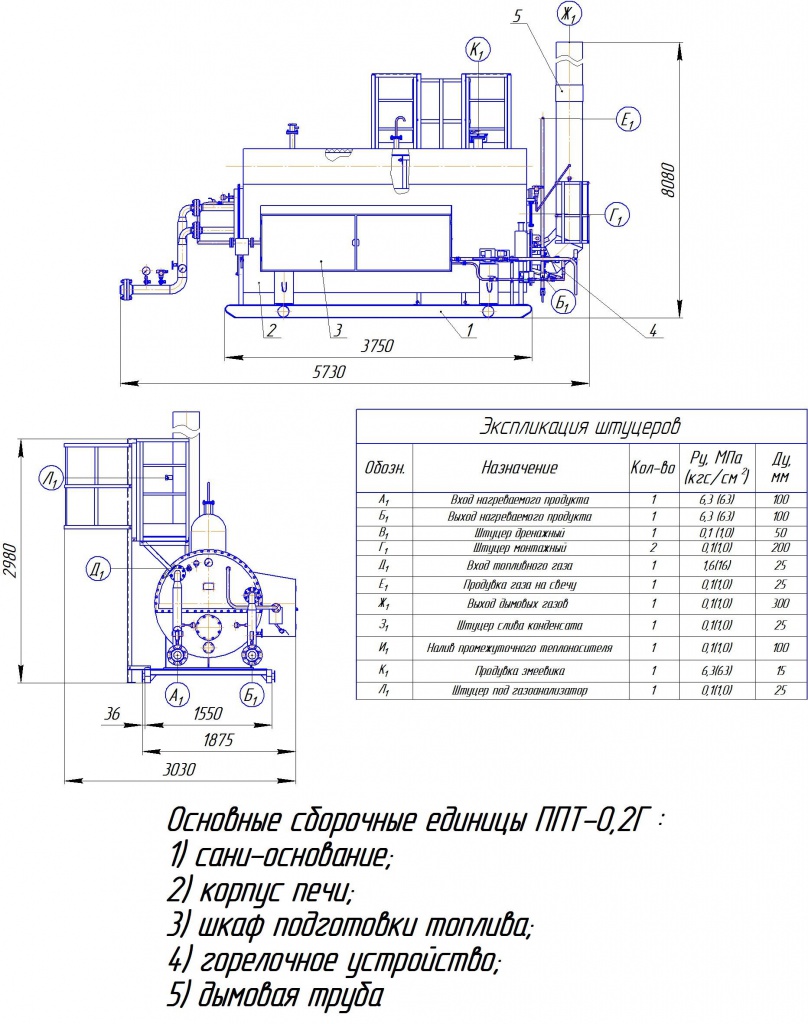

Габаритный чертеж ППТ-0,2Г.

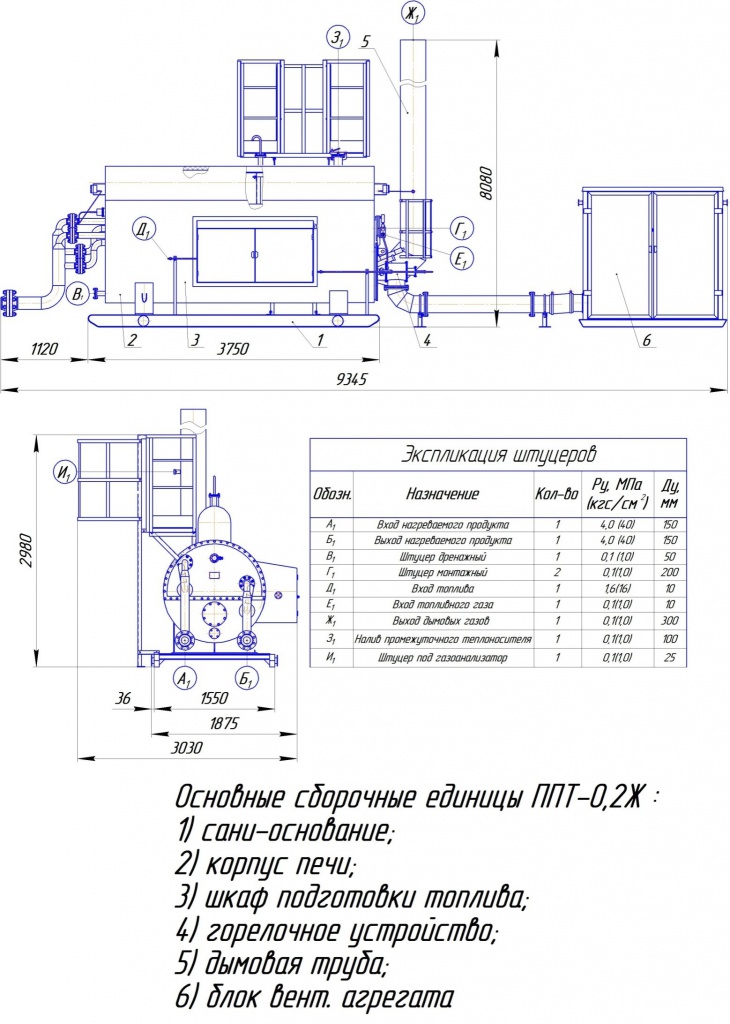

Габаритный чертеж ППТ-0,2Ж с двухпоточным змеевиком.

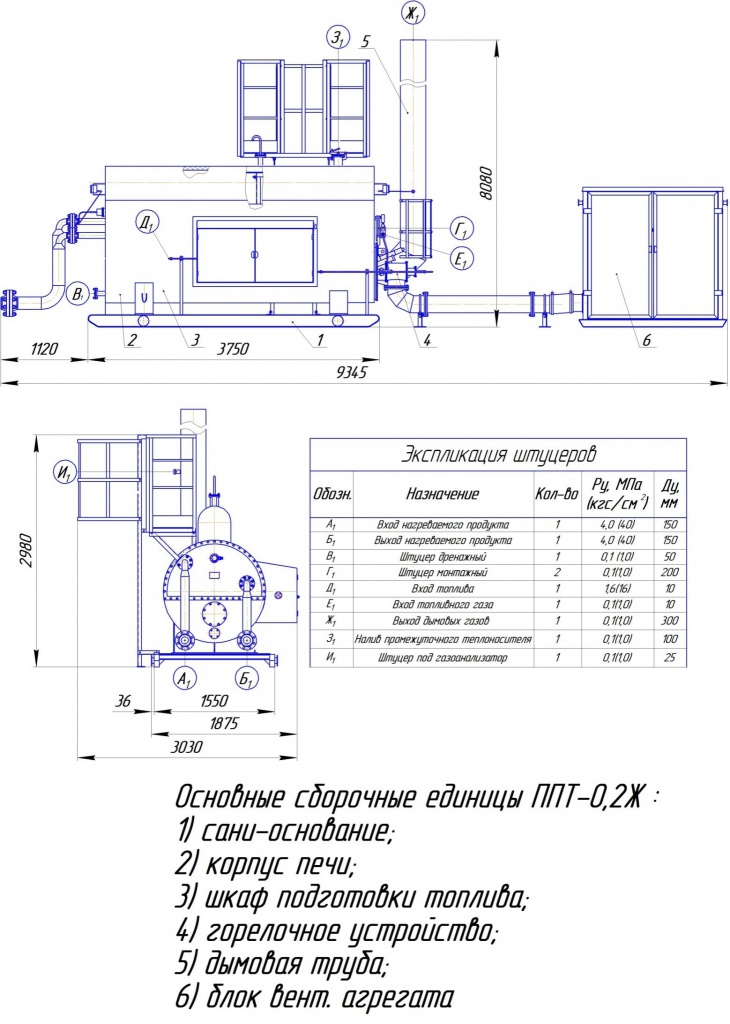

Габаритный чертеж ППТ-0,2Ж с однопоточным змеевиком.
