ПОДОГРЕВАТЕЛИ ПТ-25/100, ПТ-16/150, ПТ-6,3/200

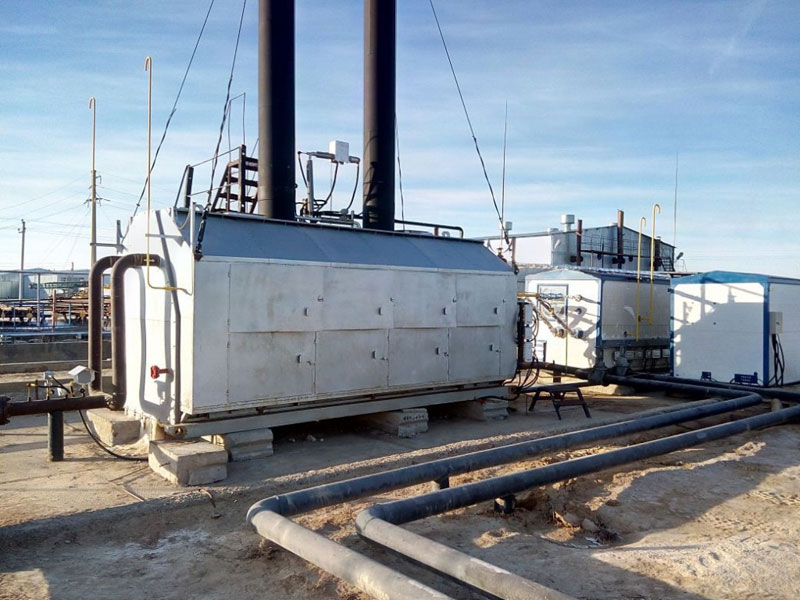

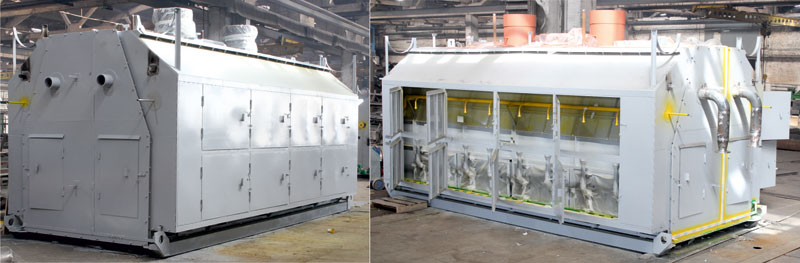

Общий вид ПТ-16/150.

ОБЩИЕ СВЕДЕНИЯ

Подогреватель автоматизированный в блочном исполнении предназначен для нагрева нефтяных эмульсий, нефти, газа в системах нефтегазосбора при их промысловой подготовке и транспорте, а также для нагрева воды в различных хозяйственных нуждах.

Особенности

Климатическое исполнение – У, УХЛ, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Основные технические данные

п/п

Параметр

Значение

ПТ-25/100

ПТ-16/150

ПТ-6,3/200

1

 Номинальная тепловая мощность, МВт (Гкал/ч)

0,6

(0,7)

1,9

(1,6)

4,2

(3,7)

2

 Производительность по нагревательному продукту, кг/с (т/сут):

- нефтяная эмульсия обводненностью 30% при ΔТ=85°C

- нефтяная эмульсия обводненностью 30% масс, при ΔT =25°С



225

775


725

2470


1600

5440

3

 Температура продукта, °С:

- на входе в подогреватель, не менее

- на выходе из подогревателя, не более


+5

+90

4

 КПД, %

65

5

 Давление в продуктовом змеевике, МПа (кгс/см2):

 - рабочее, не более

 - расчетное

 - пробное гидравлическое


25,0(250)

25,0(250)

32,4 (324)


16(160)

16(160)

20,7(207)


6,3(63)

6,3(63)

8,2(82)

6

 Параметры нагреваемой среды:

 - наименование

 - плотность при 20°С, кг /м3, не более

 - вязкость при 20°С, сСт

 - содержание сероводорода (H2S), % мол., не более

 - содержание двуокиси углерода (СО2), % мол., не более


нефть, нефтяная эмульсия

900

100

0,01

1,0

7

 Параметры топлива (природный газ или попутный газ):

  - содержание сероводорода (Н2S), масс. доля, % не более

 - теплотворная способность МДж/м3 в пределах

 - давление на входе в подогреватель, МПа (кгс/см2), в пределах

 - давление перед горелками ,МПа ( кгс/см2), в пределах

 - расход топливного газа, нм3/с (нм3/ч), не более


0,002

35…60

0,3…1,0

(3,0…10)

0,07…0,15

(0,7…1,5)

0,02(76)


0,002

35…60

0,3…1,2

(3,0…12)

0,07…0,15

(0,7…1,5)

0,08(306)


0,002

35…60

0,3…1,0

(3,0…10,0)

0,07…0,15

(0,7…1,5)

644

8

Масса, кг, не более (в нерабочем состоянии):

5500

14500

22000

9

 Срок службы, лет, не менее

10

10

 Показатели надежности:

 - средний ресурс до капитального ремонта, год, не менее.

3,5

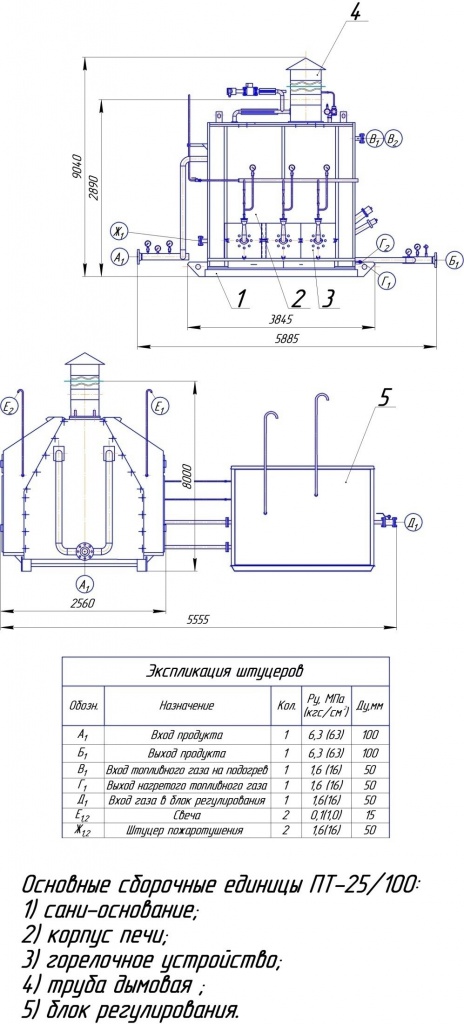

Габаритный чертеж ПТ-25/100

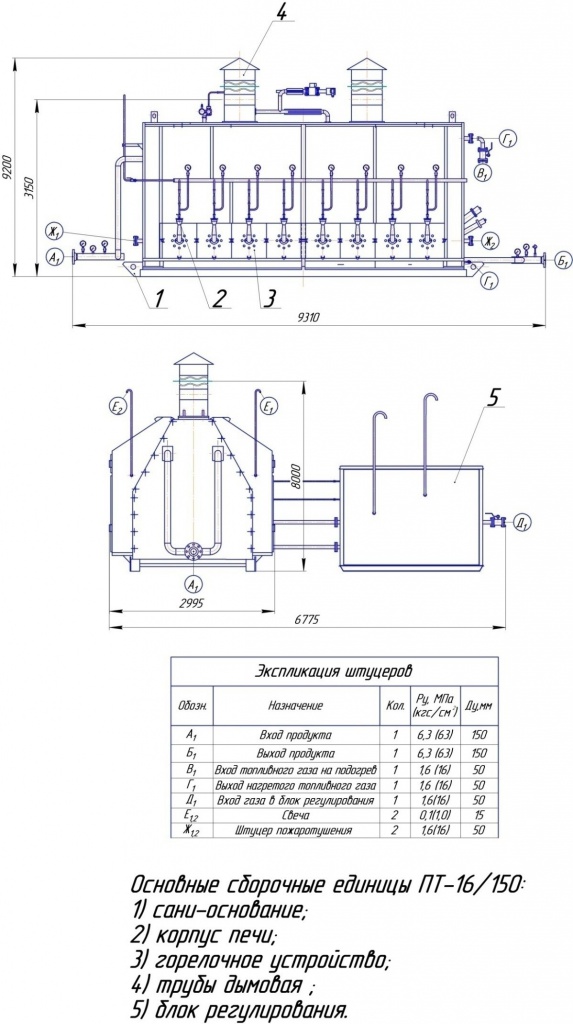

Габаритный чертеж ПТ-16/150.

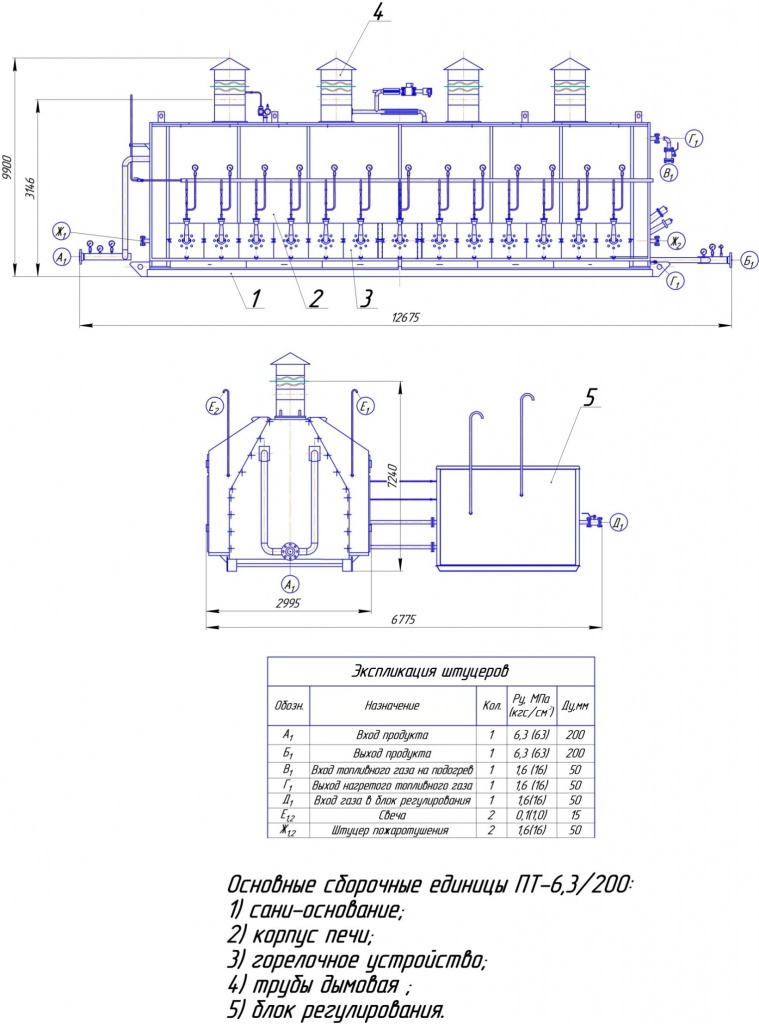

Габаритный чертеж ПП-6,3/200.
