БЛОК ИСКРОВОГО РОЗЖИГА ЭЛЕКТРИЧЕСКОГО ЗАПАЛЬНИКА МОДЕРНИЗИРОВАННЫЙ БИР-М1

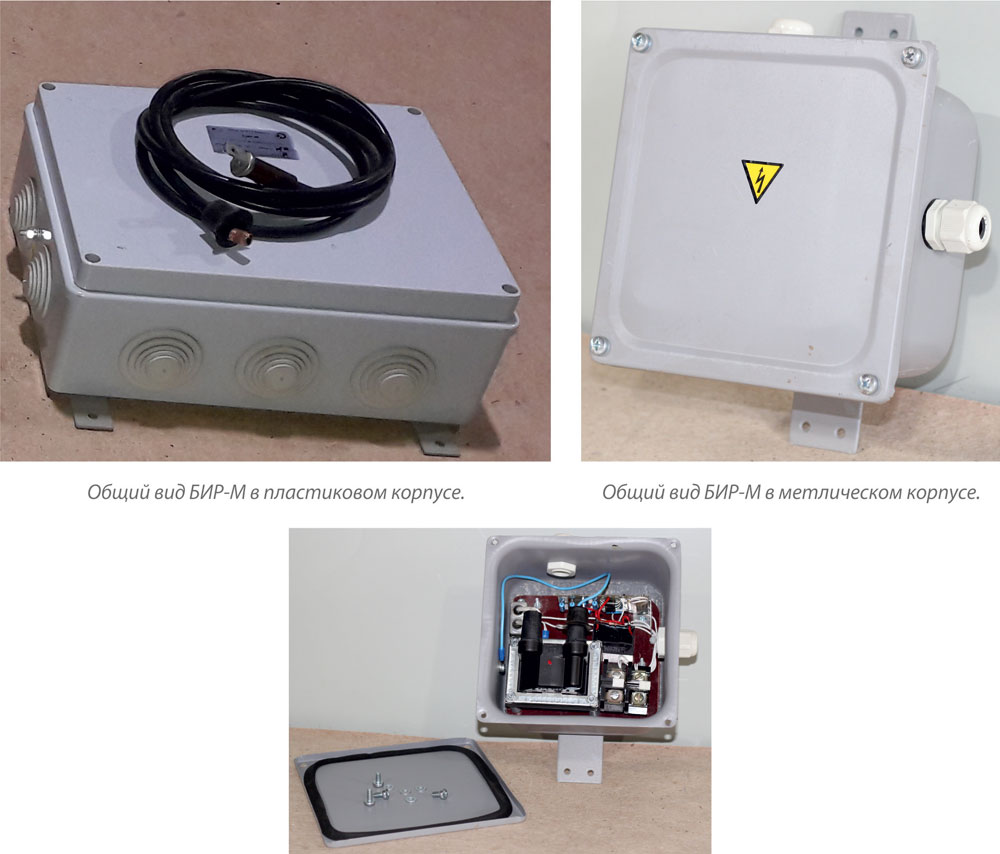

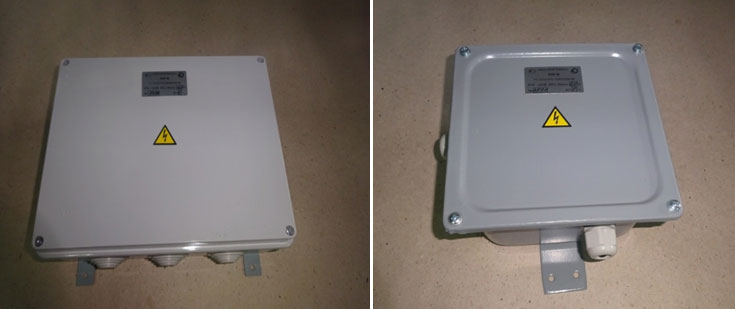

Общий вид БИР-М в пластиковом корпусе.           Общий вид БИР-М в метлическом корпусе.

ОБЩИЕ СВЕДЕНИЯ

Блок искрового розжига электрического запальника модернизированный (в дальнейшем        БИР-М) предназначен для искрового розжига газовых горелок установок подогрева нефти (ПТБ-10, ПТБ5), установок подготовки нефти (УППН-1000, -250М), путевых подогревателях (ПП-0,63А,      ПП -1,6А), путевых подогревателях с промежуточным теплоносителем (ППТ-0,2Г, ППТ-0,2ГЖ и т.д.), факельных установках (УФМС 50-900), установок отопительных паровых передвижных (ПКН-Г(М)), а также различных марок водогрейных и паровых котлов, работающих как на газе, так и на жидком топливе.

ИСПОЛНЕНИЯ ИЗДЕЛИЯ

БИР –М имеет 2 исполнения:

1 - в металлическом корпусе (более жесткие условия эксплуатации, повышенные требования к температуре окружающей среды, рекомендуется для УФМС и печей типа ПТБ);

2 - в пластиковом корпусе.

особенности БИР-М

Позволяет осуществлять включение от устройств управления печей, подогревателей, установок подготовки, установок факельных, как в ручном, так и в автоматическом режиме.

Климатическое исполнение – У, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ 15150-69.

Условия эксплуатации блока БИР-1М в части воздействия механических факторов внешней среды – по группе М1 ГОСТ 17516.

Основные технические данные

№ п/п

Параметр

Значение

1

Продолжительность одного включения при зажигании горючей смеси, с, не более

60

2

Пределы рабочего искрового промежутка между электродами электрического разрядника (запальника) при нормальных условиях, мм

2-7

3

Рабочие значения температуры окружающего воздуха, 0С

-50 …+ 50

4

Относительная влажность воздуха при 200С, %, не более

80

5

Степень защиты оболочки по ГОСТ 14254

IP54

6

Средний срок службы, лет

8

8

Длина соединителя, мм

1500

9

Масса, кг, не более

2,8

10

Напряжение, В

187…242

11

Частота, Гц

50±1

12

Потребляемая мощность, ВА, не более

50

13

Энергия искры при зазоре 1,5 мм между электродами запальника, Дж,

не менее

0,1

ЗАДАЧИ, ВЫПОЛНЯЕМЫЕ БИР-М

Подача импульса на вход высоковольтного трансформатора при подаче напряжения на блок системы управления, а с его выхода подача высокого напряжения на искровой запальник.

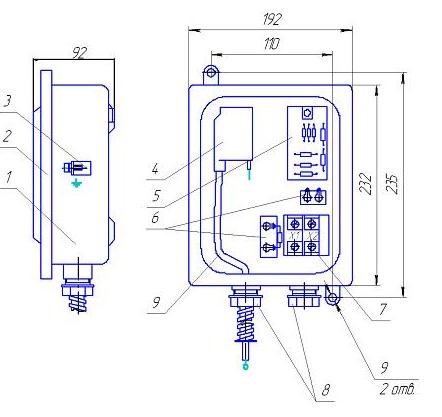

Габаритный чертеж БИР-М в металлическом корпусе.
