МИКРОПРОЦЕССОРНАЯ СИСТЕМА АВТОМАТИЗАЦИИ ПЕЧЕЙ ПРЯМОГО НАГРЕВА СА-ППН.М

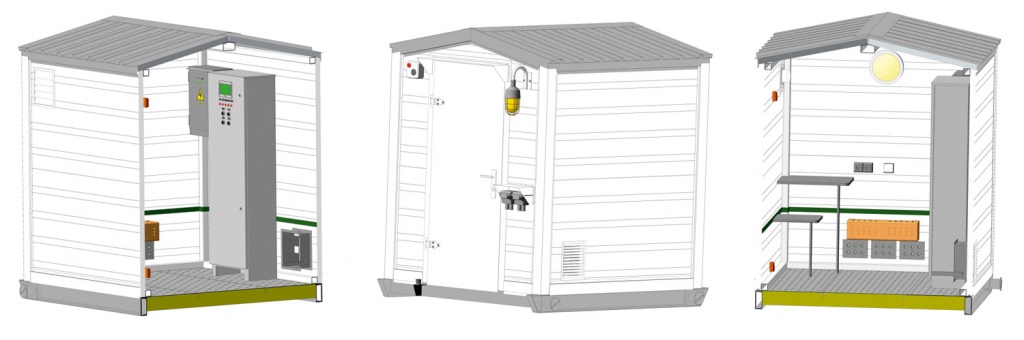

Общий вид СА-ППН.М.

ОБЩИЕ СВЕДЕНИЯ

Область применения  - объекты сбора, промысловой подготовки и транспортировки нефти на нефтеперерабатывающих предприятиях.

Система автоматизации  СА-ППН.М  предназначенная для автоматизации печей  и установок прямого нагрева и т.д.

В системе автоматизации по умолчанию используется контроллер DirectLogicDL205 и информационная панель ОВЕН ИП-320.

По требованию заказчика возможна установка любых контроллеров и информационных панелей, имеется опыт использования контроллеров Siemens, Allen-Bradley, информационной панели Wientek.

ИСПОЛНЕНИЯ ИЗДЕЛИЯ

№ п/п

Исполнение

Назначение

Размещение

Операторная комната

Аппаратурный блок

1

СА-ППН.М1-1

Автоматизация печей прямого нагрева, установок подготовки нефти (ППН-3, ПТ-4-64,УППН-250М) с общей точкой контроля пламени

+

-

2

СА-ППН.М1-1Б

-

+

3

СА-ППН.М1-2

Автоматизация печей прямого нагрева (ПТБ-5), подогреватель трубчатый (ПТ) с двумя точками контроля пламени

+

-

4

СА-ППН.М1-2Б

-

+

5

СА-ППН.М1-4

Автоматизация печей прямого нагрева (ПТБ-10) с четырьмя точками контроля пламени.

+

-

6

СА-ППН.М1-4Б

-

+

особенности систем СА-ППН.М:

-  выход на верхний уровень по интерфейсу RS -232/485 с использованием протокола связи ModbusRTU, (так же реализована поддержка иных стандартных протоколов);

- возможность автоматизировать печи как на газообразном, так и на жидком топливе;

- контроль исправности линий связи и датчиков;

- совмещенный контроль одним датчиком пламени функционально связанной пары                           «запальная горелка - основная горелка».


Основные технические данные

№ п/п

Параметр

Значение

1

 Аппаратная инерционность защитного останова печи,  с, не более:

 - при недопустимом понижении или повышении напряжения любой из фаз

 электропитания;

 - во всех остальных случаях.

5

1

2

 Количество выходов:

 - для управления однофазными исполнительными устройствами;

 - для управления трехфазными исполнительными устройствами.

6

3

3

 Ток нагрузки каждого выхода управления однофазными исполнительными устройствами, А, не более

2

4

 Суммарный ток нагрузки выходов управления однофазными исполнительными

устройствами, А, не более

6,3

5

 Линейный ток нагрузки выхода, А, не более:

 - для управления электродвигателем вентилятора;

 - для управления исполнительным механизмом РРТ;

 - для управления исполнительным механизмом РРВ.

175

0,29

1,15

6

 Напряжение, В

220(+22;-30)/

380 (+38;-53)

7

 Частота, Гц

50±1

8

 Мощность, потребляемая СА от электросети, кВ·А, не более:

 - без исполнительных устройств;

 - с исполнительными устройствами.

0,5

49

9

Число коммутационных циклов выходных элементов

100 000

10

 Средняя наработка на отказ, ч, не менее:

 - по каналам защиты и регулирования;

- по каналу контроля пламени.

10000

8000

11

 Полный средний срок службы, лет, не менее

10

12

 Среднее время восстановления, ч, не более

4


ЗАДАЧИ, ВЫПОЛНЯЕМЫЕ СИСТЕМОЙ СА-ППН.М:

1) дистанционный пуск и останов дутьевого вентилятора печи нажатием соответствующих кнопок;

2) блокировку пуска в работу дутьевого вентилятора печи при нарушении изоляции обмоток статора его электродвигателя;

3) защиту электродвигателя дутьевого вентилятора печи при перегрузках, перегреве, перекосе фаз;

4) в режиме работы «опробование» дистанционное управление исполнительными устройствами печи с помощью кнопок пульта наладчика;

5) контроль работоспособности аварийных звуковых сигнальных устройств;

6) дистанционный пуск печи в работу по заданной программе и ее останов при помощи соответствующих кнопок;

7) блокировку пуска в печи в работу с выдачей светового и звукового сигналов, а также соответствующего сообщения на дисплей  блока управления  в следующих случаях:

- превышения допустимого предела (токового сигнала на аналоговом входе блока управления, давления  нагреваемого продукта, температуры нагреваемого продукта, давления топливного газа, температура уходящих дымовых газов);

- снижение расхода нагреваемого продукта ниже допустимого аварийного значения;

- превышения второго порогового значения концентрации углеводородных газов около печи,  в  воздуховоде, и в газораспределительном приводе;

- подачи сигнала прибор контроля пламени о наличии пламени в камере горения;

8) прерывание программы пуска и защитный останов печи прекращением подачи топливного газа, с запоминанием первопричины защитного останова, с выдачей звукового и светового сигналов;

9) автоматическое регулирование теплопроизводительности печи и соотношения «топливо/воздух» по завершении программы пуска печи;

10) автоматическое регулирование температуры в аппаратурном блоке;

11) функционирование предупредительной звуковой и аварийной сигнализации при достижении концентрации углеводородных газов в теплообменной камере, около печи, в воздуховоде, ГРП первого и второго пороговых значений;

12) защиту аппаратуры при перегрузках и коротких замыканиях в цепях нагрузок;

13) задание установок защиты вводом в память блока управления числовых значений по технологическим параметрам печи, которые контролируются аналоговыми датчиками для аварийного и предупредительного уровней;

15) задание температуры нагрева продукта (так же для двух уровней), коэффициента избытка воздуха, параметров авторегулирования, позиций регулирование для регуляторов расхода топлива и воздуха  вводом в память  числовых значений;

16) ввод в память числовых значений физических величин, характеризующих свойства нагреваемого продукта и топливного газа;

17) автоматическую выдачу текстовых сообщений на дисплей во время пуска и работы печи, при прерываниях программы пуска и защитном останове печи;

18) вывод на дисплей  по вызову оператора сообщений о состоянии аналоговых входов, числовых значений аналоговых сигналов, измеряемых и вычисляемых параметров;

19) хранение в памяти рабочих и аварийных сообщений с привязкой событий к текущей дате и к текущему времени, передача данных на высший уровень по интерфейсу RS 232/422/485 по протоколу

ModbusRTU.

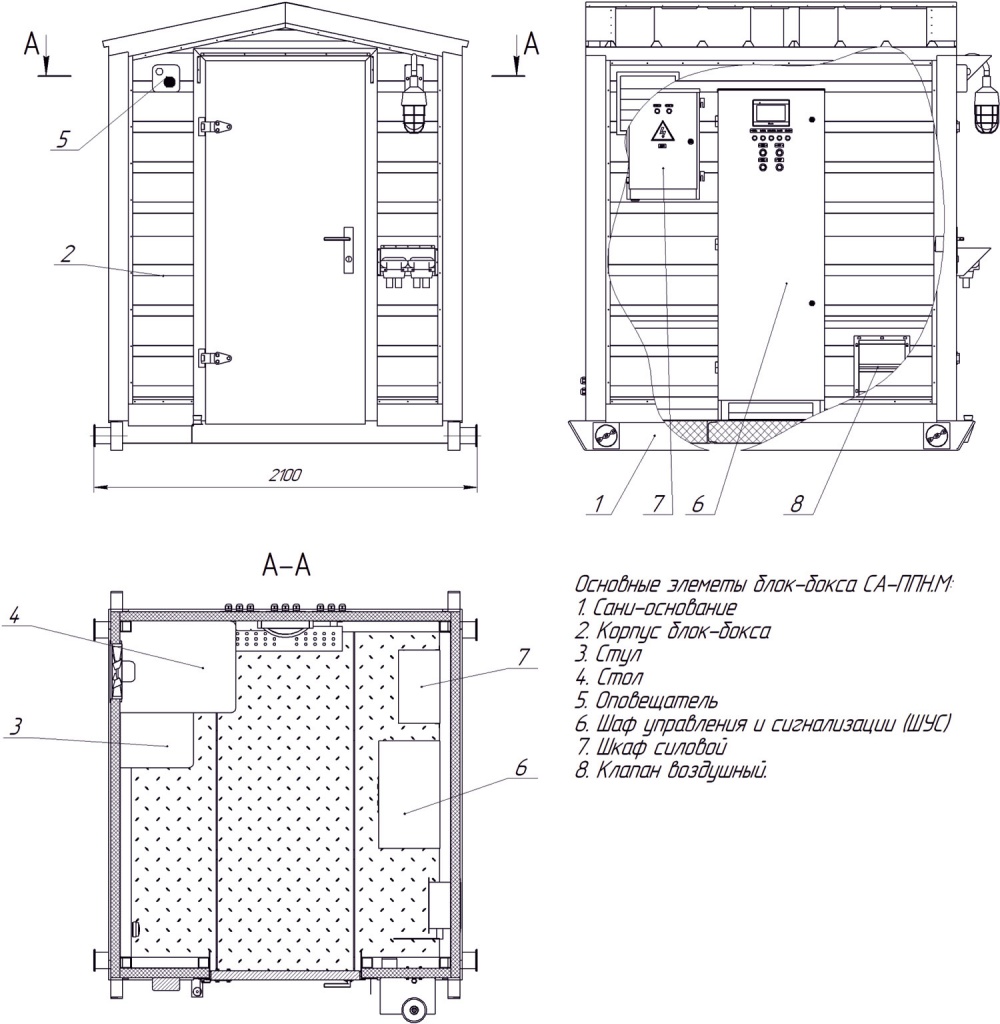

Габаритный чертеж блок-бокса СА-ППН.М.

gabariti2.jpg        gabariti3.jpg

     Габаритный чертеж ШУП.                      Габаритный чертеж силового шкафа.
