КОЛОНКА УПРАВЛЕНИЯ ЗАДВИЖКАМИ DN 100-1200 ММ СЕРИИ Т-3124

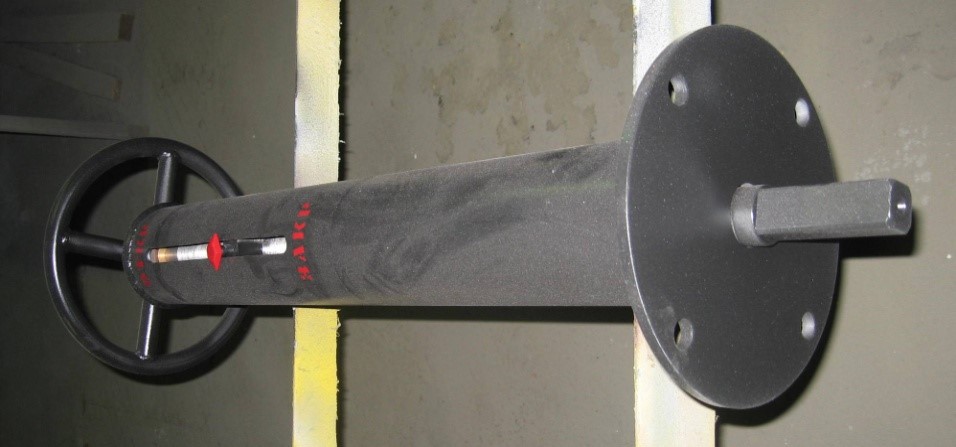

Общий вид Колонки серии Т-3124.

ОБЩИЕ СВЕДЕНИЯ

Колонка управления задвижкой предназначена для дистанционного управления задвижками может применяться при глубине заложения трубопровода до 7 м.

ИСПОЛНЕНИЯ ИЗДЕЛИЯ

Колонки управления задвижками существуют в двух исполнениях:

1)  колонка управления задвижками с электрическим приводом;

2)  колонки управления задвижками с ручным приводом.

особенности «Колонки управления задвижками»

Для переоборудования задвижек с ручным приводом на дистанционное управление маховик с задвижек не снимается, а вращательное движение шпинделю задвижки передается через маховик и штангу, которая скобами присоединяется к маховику задвижки.

При переоборудовании задвижек с электрическим приводом на дистанционное управление электропривод задвижки снимается и монтируется на подставке.

При установке электроприводов на открытом воздухе необходимо предусмотреть кожух для защиты от атмосферных осадков и прямой солнечной радиации.

Основные технические данные

Основные  технические данные приведены в таблицах.

Таблица – Колонка управления с ручным приводом.



Колонка

Тип задвижки

Ду,мм

Глубина заложения

трубопровода, м

с ручным приводом

30ч6бр

100-250

2-7

300-400


Таблица – Колонка управления с электрическим приводом.


Тип задвижки

Тип электропривода

Ду

Усилие на маховике

ручного дублера, кгс

ТГА20.00.000

30ч906бр

ТЭ.099.058-04М

100, 150

3,5

  -01

30ч906бр

Б.099.098-03М

200, 300, 400

20

-02

30ч915бр

Б.099.054М-06

600

47

30ч925бр1

Б.099.100-06М

1000

50

-03

30ч937бр

Б.099.053 (исп. II)

800

59

30ч930бр

Б.099.053М-07.01

1000

59

30ч925бр

Б.099.053М-03

1200

32,5

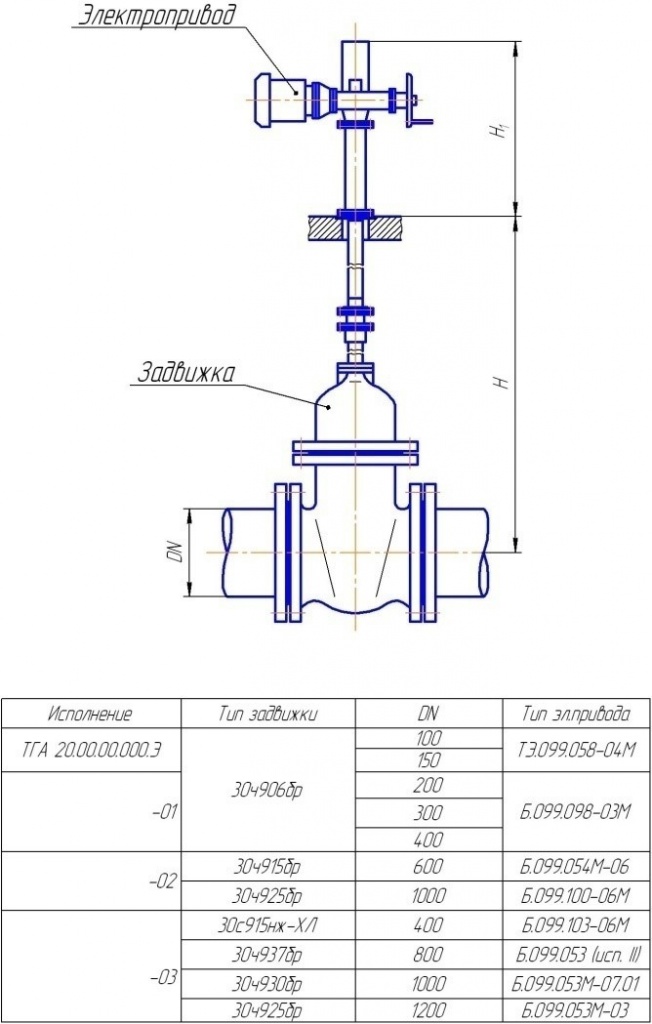

Габаритный чертеж задвижки,
с электрическим приводом.

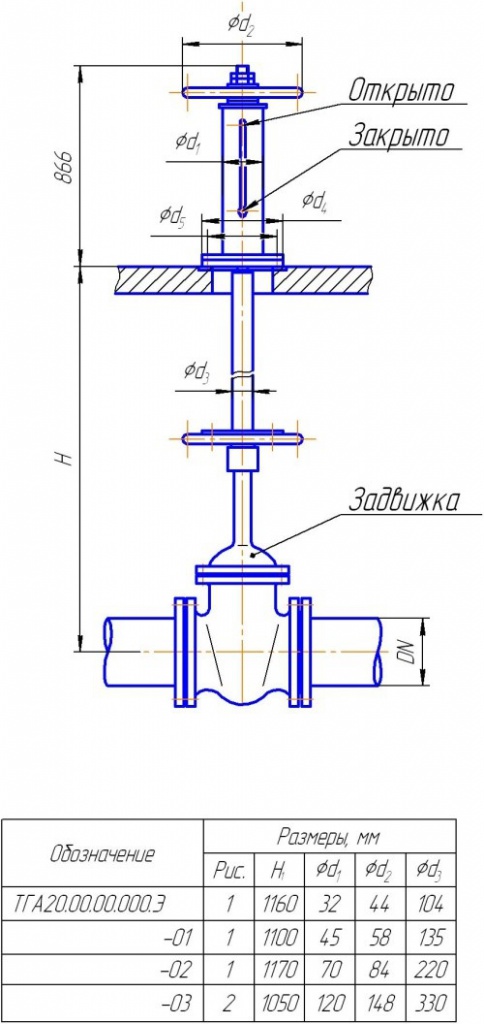

Габаритный чертеж задвижки
с ручным приводом.
