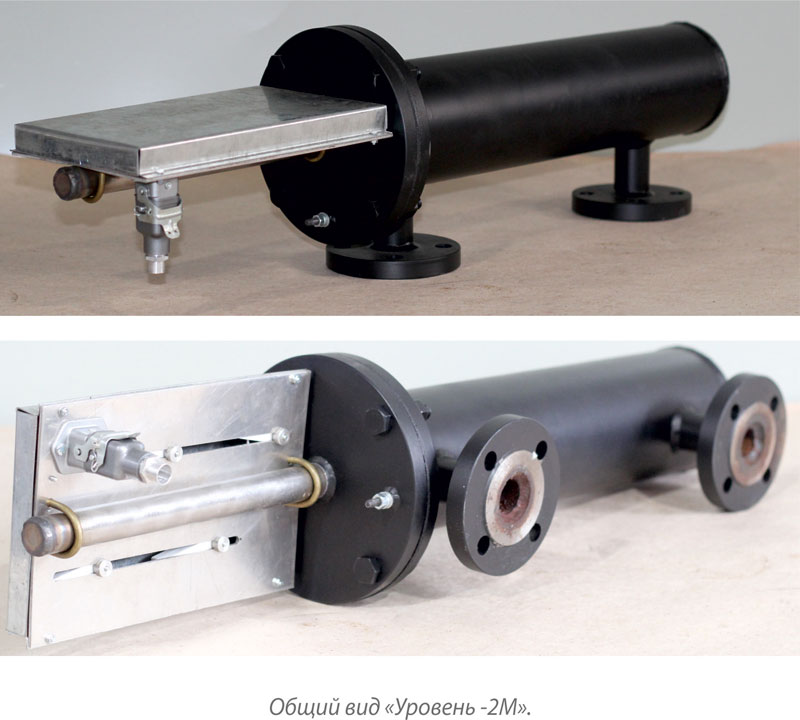

СИГНАЛИЗАТОР УРОВНЯ ЖИДКОСТИ УРОВЕНЬ -2М


ОБЩИЕ СВЕДЕНИЯ

Сигнализатор уровня предназначен для работы в:

- системах автоматизации и двухпозиционного регулирования уровня воды в паровых котлах с давлением пара до 14 кгс/см2.

- системах автоматического контроля, управления и двухпозиционного регулирования уровня воды в открытых технологических емкостях в различных отраслях народного хозяйства (регулирование уровня воды в водонапорных башнях или в автоматике откачки воды с дренажных емкостей и ям).

особенности «Уровень-2М»

Универсальный выход типа «сухой» контакт с высокими нагрузочными способностями.

Четырехпозиционный выходной сигнал.

Климатическое исполнение  – УХЛ по ГОСТ 15150-69.

Категория размещения 3.1 по ГОСТ 15150-69.

Условия эксплуатации сигнализатора «Уровень - 2М» в части воздействия механических факторов внешней среды  – по группе М1 ГОСТ 17516.1.

Сигнализатор не предназначен для эксплуатации во:

1) взрывоопасных зонах;

2) зонах, содержащих в воздухе агрессивные к примененным в сигнализаторе материалам вещества.

Основные технические данные

№ п/п

Параметр

Значение

1

 Тип сигнализатора

Поплавковый

2

 Количество выходных контактов

4

3

 Разрывная мощность контактов при активной нагрузке, ВА

36

4

 Максимальное давление в уровнемерной колонке, МПа (кгс/см2)

1,6(16)

5

 Масса, кг, не более

15

ЗАДАЧИ, ВЫПОЛНЯЕМЫЕ «Уровень -2М»:

Контроль уровня жидкости в емкости.

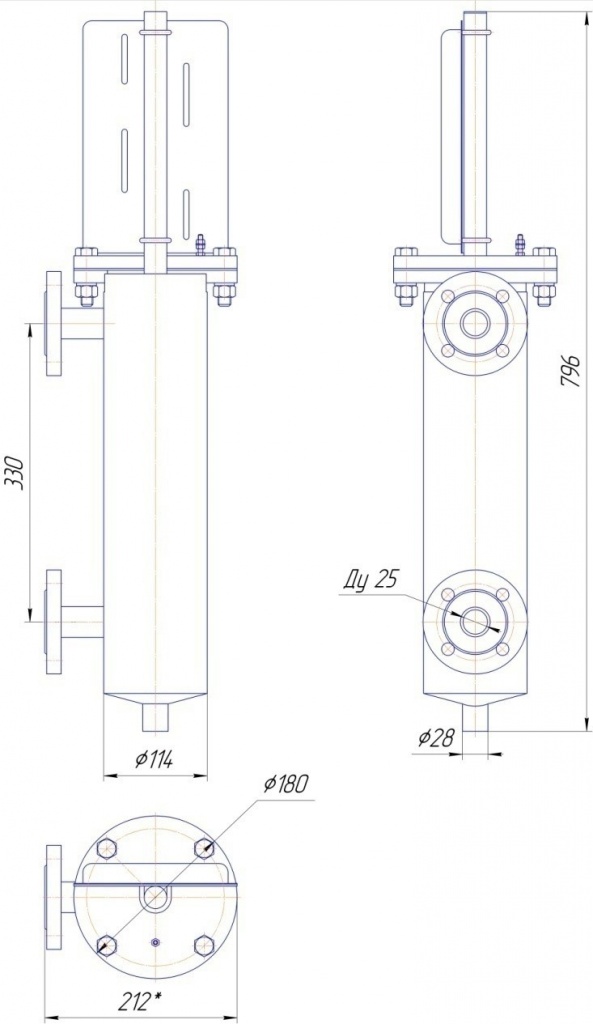

Габаритный чертеж Уровень - 2М.
