ЗАПАЛЬНОЕ УСТРОЙСТВО ЗУ-1

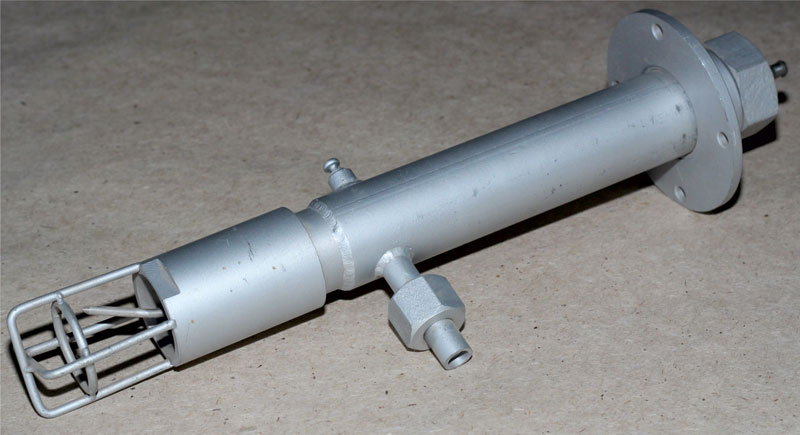

Общий вид ЗУ-1.

ОБЩИЕ СВЕДЕНИЯ

ЗУ-1 представляет собой комплекс средств, предназначенных для розжига газовых и жидкостных технологических горелок .

Основной частью ЗУ-1 является электрический газовый запальник (ЗЭГ), представляющий собой  маломощную газовую горелку диффузионного типа. ЗЭГ имеет в своем составе электроды для электроискрового воспламенения топлива.

Так же с состав ЗУ-1 входят блок искрового розжига (БИР) и высоковольтный провод.

Высоковольтный провод предназначен для электрического соединения ЗЭГ с выходом на БИР.

ИСПОЛНЕНИЯ ИЗДЕЛИЯ

ЗУ-1 имеет различные исполнения, отличающиеся длинной основной части ЗЭГ, которые приведены ниже:

- ЗУ-1-0,4 в комплекте с ЗЭГ-0,4;

- ЗУ-1-0,6 в комплекте с ЗЭГ-0,6;

- ЗУ-1-0,8 в комплекте с ЗЭГ-0,8;

- ЗУ-1-1,0 в комплекте с ЗЭГ-1,0.

особенности «ЗУ-1»

Климатическое исполнение УХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ 15150-69.


Основные технические данные

№ п/п

Параметр

Значение

1

 Режим работы

Кратковременный

2

 Длительность непрерывной работы, мин., не более

3

3

 Топливо

природный газ по ГОСТ5542  или

сжиженный газ по ГОСТ 20448

4

 Давление газа, кгс/см2:

 - природного;

- сжиженного.

0,02…0,8

0,02…0,1

5

 Срок  службы, лет, не более

10

6

 Масса, кг, не более

2,1

7

 Напряжение, В

220±20

8

 Частота, Гц

50±1

ЗАДАЧИ, ВЫПОЛНЯЕМЫЕ «ЗУ-1»

Осуществление безопасного пуска горелки теплотехнического аппарата.

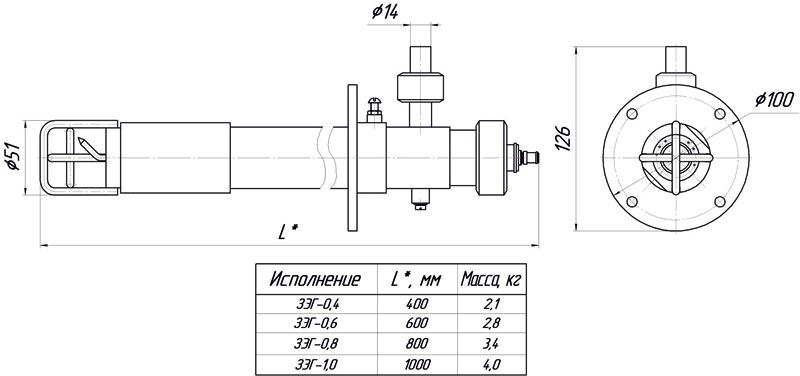

Габаритный чертеж ЗЭГ.
