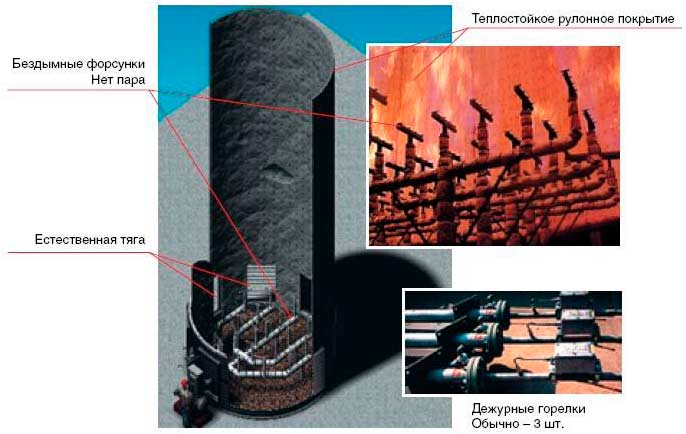

Факел закрытого типа с системой рекуперации тепла

Преимущества факельных систем закрытого типа

Закрытые факельные системы (называемые также наземными факелами, факелами для густонаселённых районов или «факелами термического окисления») имеют множество преимуществ по сравнению с высотными (открытыми) факельными системами.

Основными достоинствами закрытых факельных систем являются:

• низкий уровень шума;

• отсутствие запаха;

• отсутствие видимого пламени;

• Для достижения бездымности нет необходимости в подаче пара или воздуха;

• Широкий диапазон давления сбрасываемых газов;

• Широкий диапазон по производительности – от продувочного газа до максимальных сбросов;

• Высокоэффективное горение с высоким уровнем термического окисления сжигаемых потоков;

• Безопасная конструкция с долгим сроком эксплуатации;

• Критические   компоненты   обслуживаются    вне   факела    в    процессе   эксплуатации установки;

• Невысокая   стоимость    обслуживания   за    счет    более    длительного   срока    службы комплектующих (например, стадийная система);

• простая система управления с лёгким доступом ко всем управляющим органам

• удобство обслуживания всех узлов с земли (например, дежурные горелки могут быть сняты без остановки всей системы)

• безопасное и надёжное уничтожение жидких и газообразных отходов.

• Доказанная работоспособность;

• Меньшая в сравнении с открытыми факельными установками тепловая радиация (излучение) у основания (земли)установки;

• Система розжига дежурных горелок надежно работает при любых погодных условиях, так как защищена специальным капюшоном.

Современные закрытые факельные системы имеют три очень важных преимущества:

• обеспечивают бездымное сжигание наиболее тяжёлых трудносжигаемых газообразных отходов, а также влагосодержащих отходов с низкой теплотворной способностью без использования дорогостоящего пара, воздуходувок или открытых горелок инасадок

• могут быть реконструированы в факельную систему термического окисления путём добавления регулятора тяги к свободной естественной тяге воздуха многофорсуночных многоструйных горелок

• в одной камере сгорания (общей или конструкции «камера в камере») возможно сжигание нескольких разных потоков газообразных или жидких сбросов.

Эффективность удаления продуктов сгорания газообразных и жидких отходов для факельных систем термического окисления превышает 99,9% - это лучший показатель сокращения выбросов окислов серы (SOx), окислов азота (NOx), а также других летучих канцерогенных выбросов.

Закрытая факельная система может быть оснащена одной из двух типов систем утилизации тепла: это может быть предварительный нагрев (через теплообменник) потока холодных отходов с целью более эффективного их сжигания или котел для получения водяного пара. Если рекуперативная энергия на данном объекте может быть использована, то при проектировании есть смысл рассматривать вопрос о применении и той и другой системы утилизации.

В закрытых факельных системах производства достигнут высочайший уровень безопасности и надёжности. Это обеспечивается сочетанием передовых методов проектирования с современным высокотехнологичным производством. В системах автоматизации закрытых факельных систем применены самые современные технические решения и разработки: автоматические схемы взаимоблокировок, жидкостные затворы, сканеры пламени, работающие

в ультрафиолетовом диапазоне, отказоустойчивые системы запуска и останова, световая сигнализация, многоступенчатые горелочные головки со встроенными огнепреградителями и устройствами предотвращения детонации, а также дежурные горелки с дистанционными генераторами искры и УФ-сканерами. По отдельному заказу возможна поставка устройств безопасности: детекторов газа, видеомониторов, сигнальных сирен и автоматических систем пожаротушения.

Запуск факельной системы возможен только после того, как автоматические системы контроля проверят все встроенные защитные средства. Форсунки многоступенчатой горелки могут начать работу только после того, как каждая дежурная горелка, оснащённая отдельным сканером, даст сигнал об успешном розжиге. В случае погасания пламени, утечки жидкости из затвора или если систему не удается вернуть в регламентированный режим, включается автоматическая отказоустойчивая система останова. Такое сочетание автоматических функций обеспечения безопасности, охваченных схемами взаимоблокировки обеспечивает надежнейшую работу горелки, используемых в густонаселённых районах.

Полностью автоматизированное многоступенчатое функционирование многофорсуночных, многоструйных горелок с естественной тягой обеспечивает надёжное сокращение выбросов с объектов добычи нефти и газа, нефтеперерабатывающих, химических и нефтехимических заводов, а также других предприятий обрабатывающих и перерабатывающих отраслей промышленности.

Ввиду обеспечения более полного бездымного сгорания отходов, закрытые факельные системы оказывают меньшее влияние на экологическую обстановку, поэтому их используют в густонаселенных районах.
