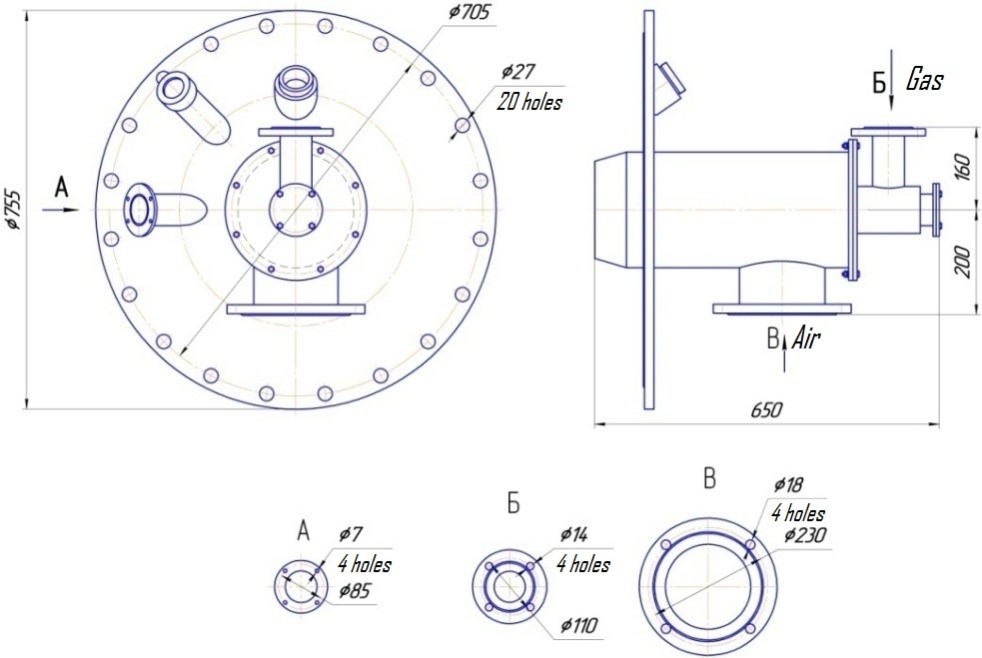

Габаритный чертеж горелки газовой вихревой ГГВ-100.
ОБЩИЕ СВЕДЕНИЯ
Горелка газовая вихревая ГГВ-100 с принудительной подачей воздуха с полным предварительным смешением предназначена для получения тепловой энергии при сжигании природного или нефтяного (попутного) газа в U-образных топках Ду600 путевых подогревателей ПП-0,63 или ПП-1,6.
особенности
Условия эксплуатации должны соответствовать исполнению УХЛ по ГОСТ 15150-69
Категория размещения 1 по ГОСТ15150-69.
Горелка не предназначена для использования на других агрегатах с огневым подогревом.
Сертифицирована как составная часть подогревателя.
Основные технические данные
№ п/п |
Параметр |
Значение |
1 |
Тепловая мощность, МВт (Гкал/ч). |
1,16(1,0) |
2 |
Расход газа при нормальных условиях, нм3/ч, не более |
100 |
3 |
Содержание сероводорода (Н2S), % |
до 5 |
4 |
Давление, кПа: - номинальное, газа перед горелкой; - номинальное, воздуха. |
1,8 1 |
5 |
Коэффициент избытка воздуха |
1,15 |
6 |
Коэффициент рабочего регулирования, не менее |
4 |
7 |
Масса, кг, не более |
115 |
