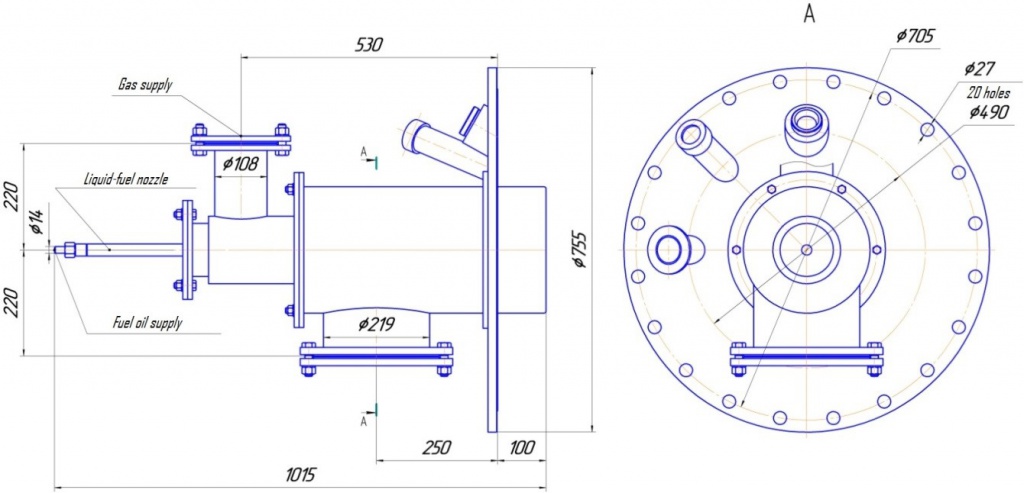

Габаритный чертеж комбинированного газожидкостного горелочного устройства
ПП-0,63АМЖГ.01.00.000.
ОБЩИЕ СВЕДЕНИЯ
Горелочное устройство предназначено для сжигания природного газа или попутного нефтяного газа, а также жидкого топлива по ГОСТ 5542 в путевых подогревателях типа ПП-1,6, ПП-0,63 и его модификаций.
особенности
Условия эксплуатации должны соответствовать исполнению УХЛ по ГОСТ 15150-69.
Категория размещения 1 по ГОСТ15150-69.
Сертифицирована как составная часть подогревателя.
Основные технические данные
|
№ п/п |
Параметр |
Значение |
|
1 |
Тепловая мощность, МВт (Гкал/ч). |
1,16(1,0) |
|
2 |
Расход газа при нормальных условиях, нм3/ч., не более |
117 |
|
3 |
Расход топливной нефти, кг/ч., в пределах |
50…100 |
|
4 |
Давление, кПа (кгс/см2): - нефти; - номинальное, газа перед горелкой; - номинальное, воздуха. |
4000(40000) 30(3000) 3(300) |
|
5 |
Коэффициент избытка воздуха |
1,05 |
|
6 |
Коэффициент рабочего регулирования, не менее |
4 |
|
7 |
Масса, кг, не более. |
115 |
