УТИЛИЗАТОР ТЕПЛА ДЛЯ ПЕЧЕЙ ПТБ-5-40Э, ПТБ-10Э ПТБ-5-40.05.00.000-01

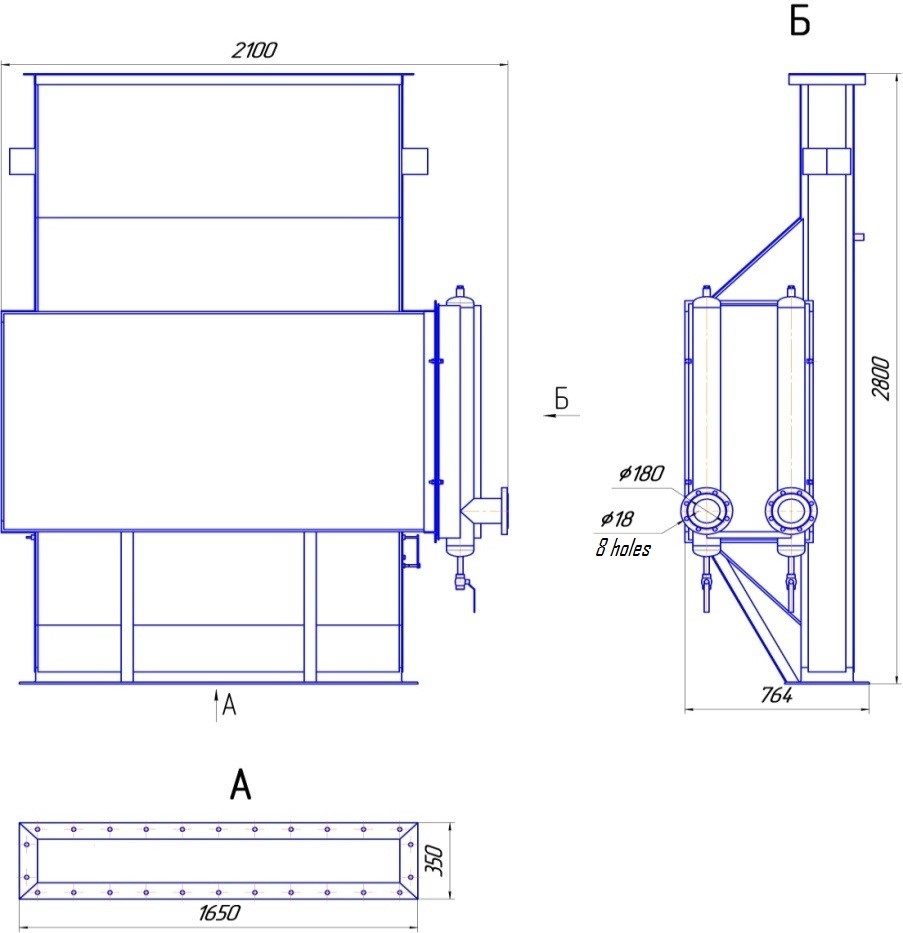

Габаритный чертеж утилизатора тепла для ПТБ.

ОБЩИЕ СВЕДЕНИЯ

Утилизатор тепла предназначен для утилизации тепла дымовых газов печей подогрева нефти типа ПТБ.

Сертифицирована как составная часть печей.

Основные технические данные

№ п/п

Параметр

Значение

1

 Теплопроизводительность, Гкал/ч

0,15…0,73

2

 Расход воды, т/ч.

96,5

3

 Гидравлическое сопротивление, Па

0,1

4

 Давление воды, МПа

1,2

5

 Температура нагрева воды, °С:

 - на входе;

- на выходе.

5

45

6

 Поверхность нагрева, м2

118

7

 Масса, кг, не более

1100
