ОБЩИЕ СВЕДЕНИЯ
Печь предназначена для нагрева и частичного испарения дизельной фракции, поступающей из куба колонны Т-401, с последующим ее возвратом в колонну Т-401 в качестве «горячей струи».
особенности
Условия эксплуатации должны соответствовать исполнению У, УХЛ, ХЛ по ГОСТ 15150-69.
Категория размещения 1 по ГОСТ15150-69.
Допустимая сейсмичность района установки блока не более 6 баллов по СНиП 11-7-81.
Печь имеет 2 змеевика:
1) змеевик №1 работает по дизельной фракции;
2) змеевик №2 работает по топливному газу.
Основные технические данные
Основные технические данные приведены в таблицах ниже.
Таблица – Технические данные змеевика №1.|
№ п/п |
Параметр |
Значение |
|
1 |
Номинальная тепловая мощность, МВт |
1,056 |
|
2 |
Производительность по дизельной фракции, кг/ч |
22285 |
|
3 |
Температура, °С: - продукта на входе в печь; - продукта на выходе из печи, не более; - стенок, расчетная; - стенок змеевика, минимально допустимая. |
+304 +328 +440 минус 47 |
|
4 |
Давление в продуктовом змеевике, МПа (кгс/см2): - технологическое; - рабочее, не более; - расчетное; - пробное гидравлическое. |
0,5…0,6(5,0…6,0) 0,77(7,7) 0,8(8,0) 1,47(14,7) |
|
5 |
Параметры нагреваемой среды: - наименование; - класс опасности; - взрывоопасность; - пожароопасность; - класс взрывоопасной зоны. |
Фракция дизельная 4 по ГОСТ 12.1.007-76 Да Да 2 по ГОСТ 30852.9-2002 |
|
6 |
Прибавка для компенсации коррозии, мм |
2 |
|
7 |
Поверхность нагрева радиантных труб, м2 |
40,6 |
|
8 |
Срок службы, лет, не менее: - змеевика; - печи. |
10 15 |
|
9 |
Масса печи, кг не более: - в нерабочем положении; - при гидравлических испытаниях. |
23000 25130 |
Таблица – Технические данные змеевика №2.
|
№ п/п |
Параметр |
Значение |
|
1 |
Номинальная тепловая мощность, МВт |
1,056 |
|
2 |
Производительность по топливному газу, м3/ч |
61±15% |
|
3 |
Температура, °С: - продукта на входе в печь, в пределах; - стенок, расчетная; - стенок змеевика, минимально допустимая |
+40…+50 +70 минус 47 |
|
4 |
Давление в продуктовом змеевике, МПа (кгс/см2) : - технологическое |
0,01…0,1(0,1…1,0) |
|
5 |
Параметры нагреваемой среды: - наименование; - класс опасности; - взрывоопасность; - пожароопасность; - класс взрывоопасной зоны. |
Топливный газ 4 по ГОСТ 12.1.007-76 Да Да 2 по ГОСТ 30852.9-2002 |
|
6 |
Прибавка для компенсации коррозии, мм |
2 |
|
7 |
Срок службы, лет, не менее: - змеевика; - печи. |
10 15 |
|
8 |
Масса печи, кг не более: - в нерабочем положении; - при гидравлических испытаниях. |
23000 25130 |

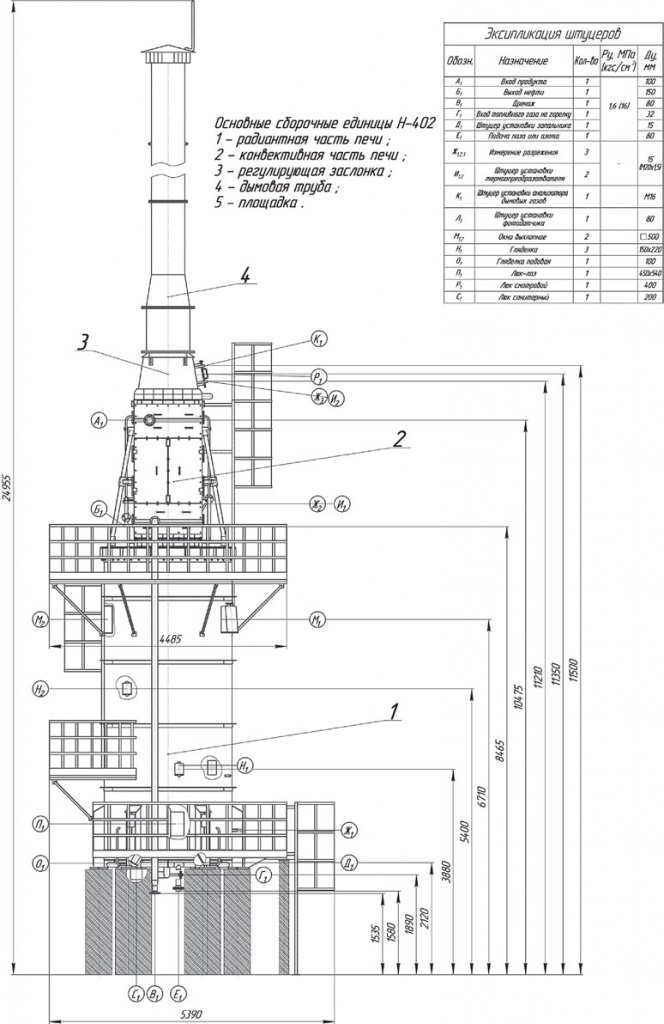

Габаритный чертеж Н-402
