ПЕЧЬ ТРУБЧАТАЯ БЛОЧНАЯ ПТБ-10А, ПТБ-10Э(Ж), ПТБ10-64


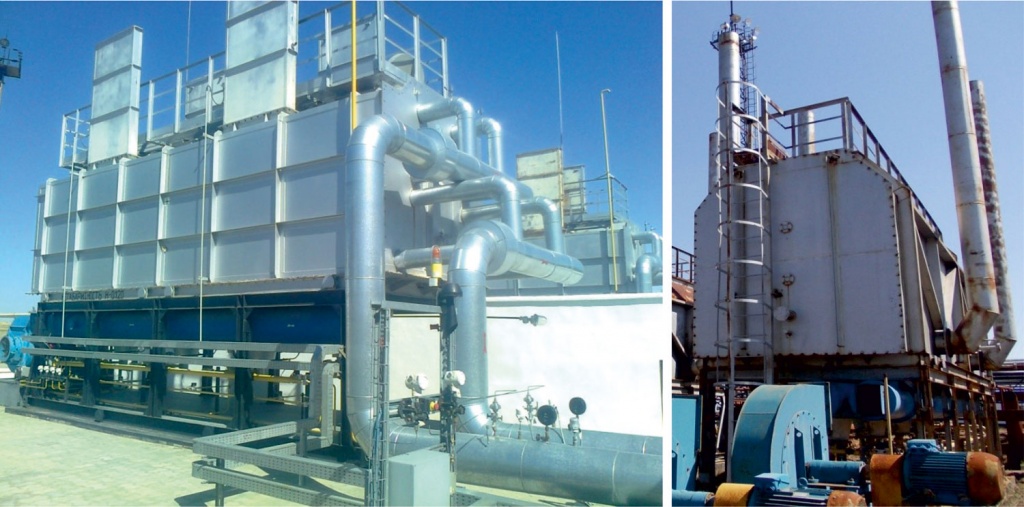

ОБЩИЕ СВЕДЕНИЯ

Печь трубчатая блочная предназначена для нагрева нефти и нефтяных эмульсий при их промысловой подготовке и транспортировке.

По отдельному заказу может быть изготовлена печь для работы на жидком топливе.

особенности

Основное отличие ПТБ-10Э от ПТБ-10А заключается, в наличии электрических исполнительных механизмов на газовой обвязке, а также применение шестирядного змеевика вместо четырехрядного.

Климатическое исполнение – У, УХЛ, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Основные технические данные

№ п/п

Параметр

Значение

ПТБ-10А

ПТБ-10Э

ПТБ-10-64

ПТБ-10Ж

1

 Номинальная тепловая мощность, МВт

5,5…11,6

5,5…13,9

5,5…11,6

5,5…13,9

2

Производительность по нагреваемому продукту, т/ч:

- нефтяная эмульсия обводненностью 30% при ΔТ=85°C

- нефтяная эмульсия обводненностью 30% при ΔТ=25°C


180

625


220

750


180

625


220

750

3

 Температура продукта, °С:

- на входе в печь, не менее

- на выходе из печи, не более


+5

+90

4

 КПД, % , не более

80

5

 Давление в продуктовом змеевике, МПа (кгс/см2):

 - рабочее, не более;

 - расчетное;

 - пробное гидравлическое.


6,3(63)

6,3(63)

8,2(82)

6

Параметры топливного газа (природный/попутный нефтяной газ)

- содержание сероводорода(H2S), % масс. не более;

 - давление  на входе в печь, МПа (кгс/м2), в пределах;

- давление перед камерой сгорания, МПа, в пределах;

 - давление воздуха в камере сгорания, кПа;

 - давление газа перед запальной горелкой, МПа, в пределах;

 - расход топливного газа на запальную горелку, нм3/ч (нм3/с);

 - расход топливного газа, нм3/ч;

- расход воздуха, нм3/ч.


0,002

0,1…0,3(1,0…3,0)

0,005…0,05

3,0

0,06…0,18

3,0(0,00085)

1600

24000

-

7

 Параметры топлива (Дизтопливо, нефть):

- теплота сгорания низшая,  кКал/кг

 - содержание сероводорода (H2S), масс. доля, % не более

 - давление перед форсункой, МПа (кгс/см2), не более

 - расход топлива, кг/ч,

-


6800

0,002

4,0(40,0)

1600

8

 Количество камер сгорания, шт.

4

9

 Масса, кг, не более:

 - печь (в нерабочем состоянии);

 - камера теплообменная;

 - блок основания печи;

- блок вентиляторного агрегата.


40000

28500

7700

1500


46950

32500

7700

1500


40000

28500

7700

1500


46950

32500

7700

1500

10

 Срок службы, лет, не менее

10

11

 Средний ресурс до капитального до капитального ремонта, лет

3,5

схема птб 10.jpg

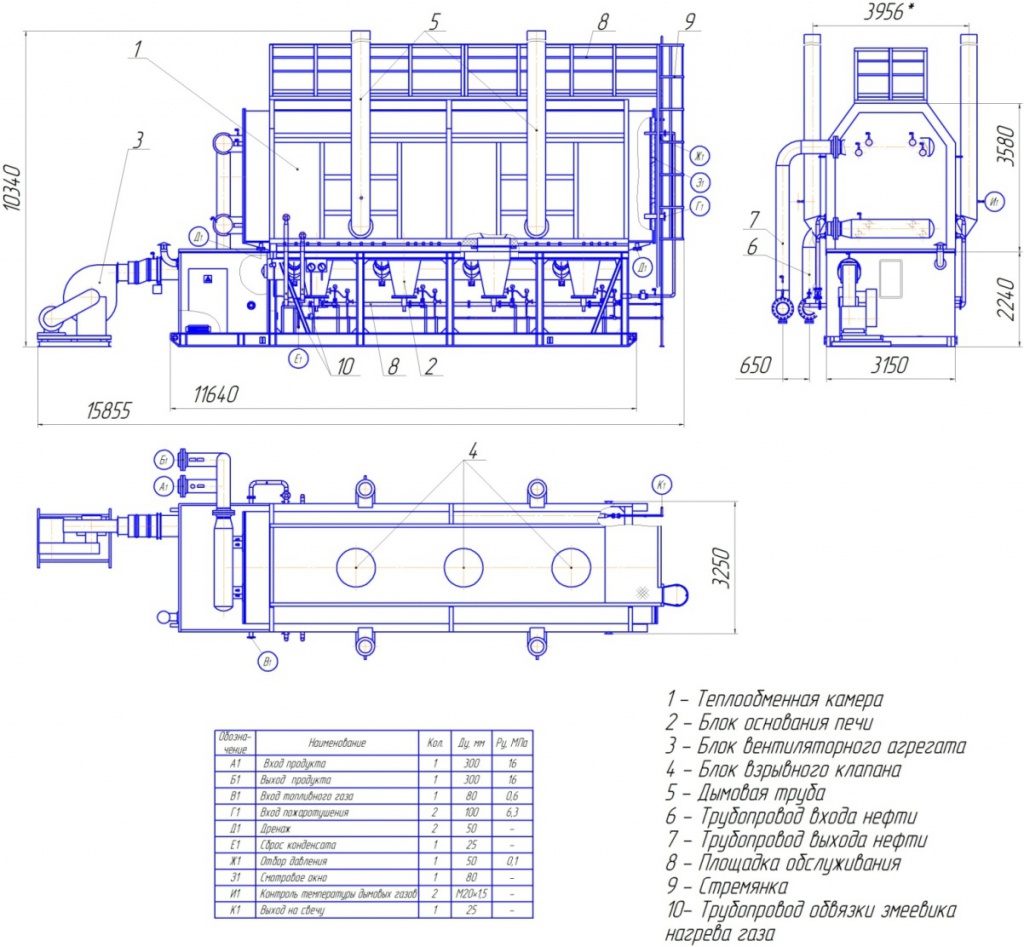

Габаритный чертеж ПТБ-10Э

схема птб 10 2.jpg

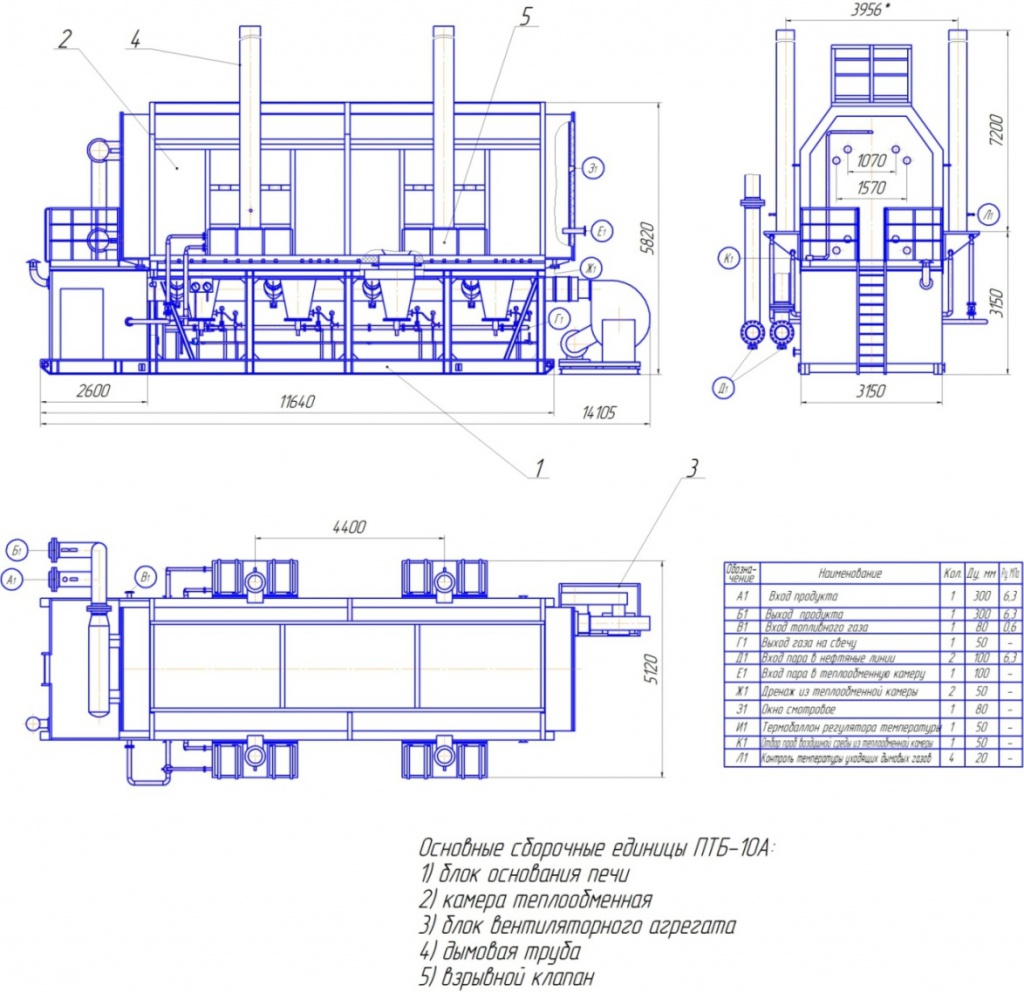

Габаритный чертеж ПТБ-10А

схема птб 10 3.jpg

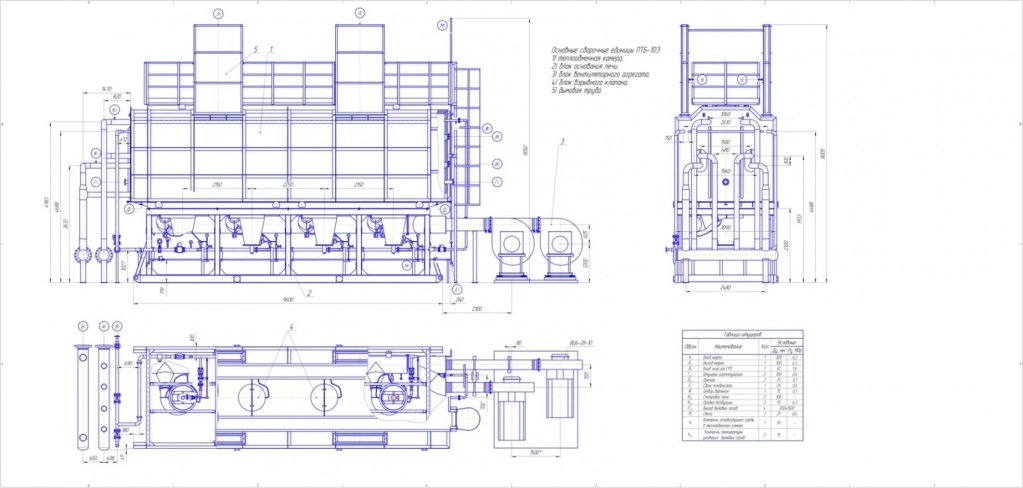

Габаритный чертеж ПТБ-10-64
