ПЕЧЬ ТРУБНАЯ БЛОЧНАЯ ПТБ-5-40(63)Э(Ж)

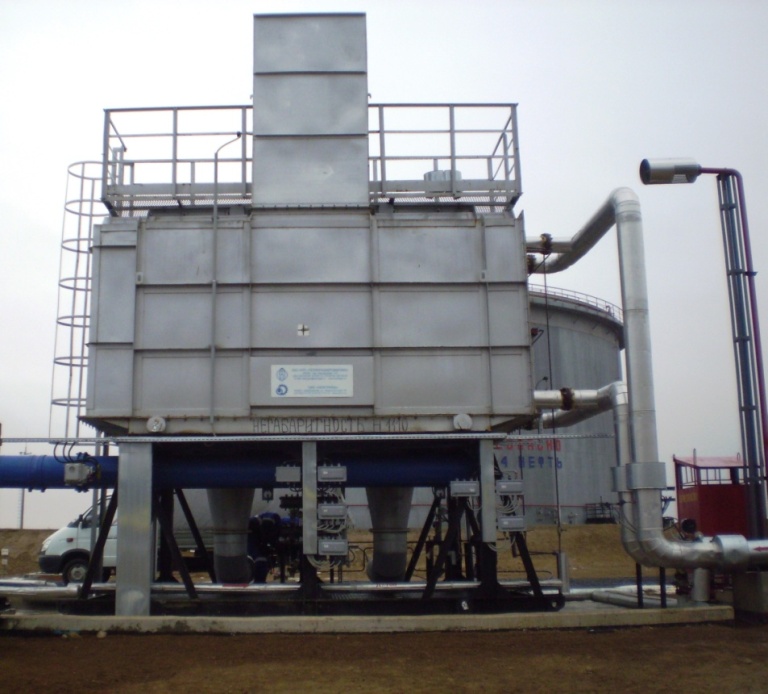

Общий вид печи ПТБ-5-40Ж

ОБЩИЕ СВЕДЕНИЯ

Печь трубчатая блочная предназначена для нагрева нефти и нефтяных эмульсий при их промысловой подготовке и транспортировке.

По отдельному заказу может быть изготовлена печь для работы на жидком топливе.

особенности

Климатическое исполнение – У, УХЛ, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Основные технические данные

№ п/п

Параметр

Значение

ПТБ-5-40Э

ПТБ-5-63Э

ПТБ-5Ж

1

 Номинальная тепловая мощность, МВт

3,5…7,3

2

Производительность по нагреваемому продукту, т/ч:

- нефтяная эмульсия обводненностью 30% при ΔТ=85°C

- нефтяная эмульсия обводненностью 30% при ΔТ=25°C


115

395

3

 Температура продукта, °С:

- на входе в печь, не менее

- на выходе из печи, не более


+5

+90

4

 КПД,% , не более

80

5

 Давление в продуктовом змеевике, МПа (кгс/см2):

 - рабочее, не более

 - расчетное

 - пробное гидравлическое


4,0(40)

4,0(40)

5,2(52)


6,3(63)

6,3(63)

8,2(82)

6

 Параметры топлива:

 - наименование

 - содержание сероводорода (H2S), %  масс. не более

 - давление  на входе в печь, МПа (кгс/м2), не более

 - давление перед камерой сгорания, МПа, в пределах

 - давление воздуха в камере сгорания кПа

 - давление газа перед запальной горелкой, МПа, в пределах

 - расход топливного газа на  запальную горелку, нм3/ч (нм3/с)

 - расход топливного газа, нм3

 - расход воздуха, нм3


Природный / попутный нефтяной газ

0,002

0,1…0,3(1,0…3,0)

0,005…0,05

3,0

0,06…0,18

3,0(0,00085)

800

12000

7

 Параметры топлива (Дизтопливо, нефть):

- теплота сгорания низшая,  кКал/кг

 - содержание сероводорода (H2S), масс. доля, % не более

 - давление перед форсункой, МПа (кгс/см2), не более

 - расход топлива, кг/ч,

-


6800

0,01

4,0(40,0)

800

8

 Количество камер сгорания, шт.

2

8

 Масса, кг, не более:

 - печь (в нерабочем состоянии);

 - камера теплообменная;

 - блок основания печи;

- блок вентиляторного агрегата


25350

18595

5160

1500

10

 Срок службы, лет, не менее

10

11

 Средний ресурс до капитального до капитального ремонта, лет

3,5

ptb-5-40-e chertezh.jpg

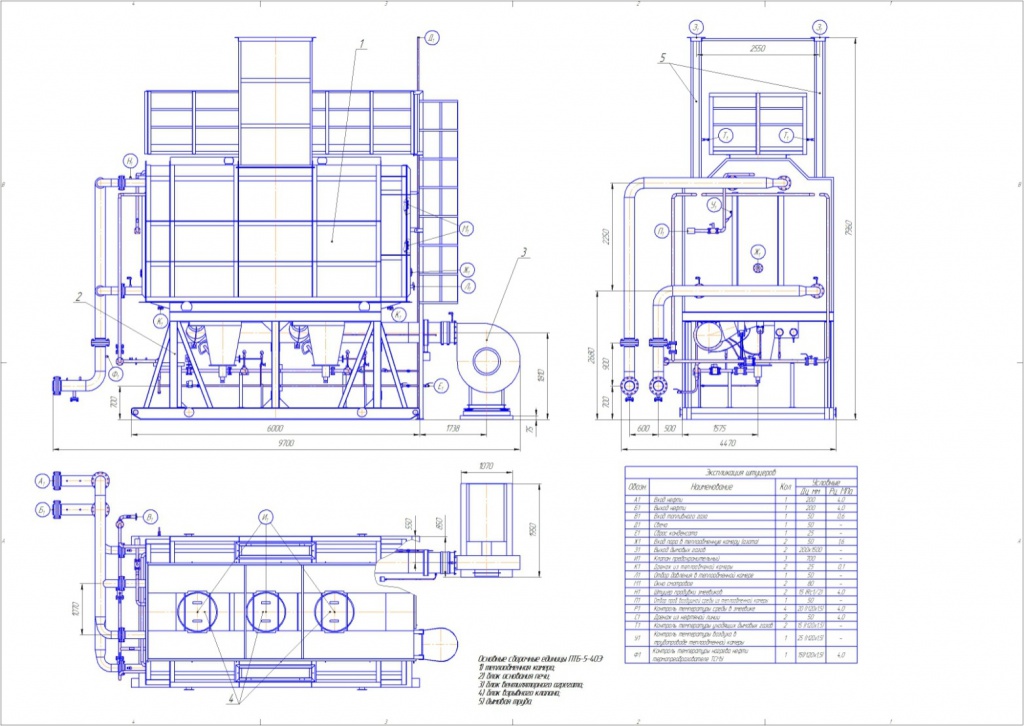

Габаритный чертеж ПТБ-5-40Э
