БЛОК УПРАВЛЕНИЯ СТАНКОМ-КАЧАЛКОЙ БУС-4

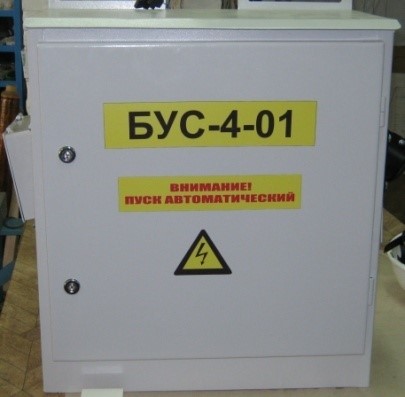

 Общий вид БУС-4.

ОБЩИЕ СВЕДЕНИЯ

Область применения блока управления — нефтедобывающая отрасль нефтяной промышленности.

Блок управления станком-качалкой БУС-4 предназначен для управления и контроля работы электродвигателя привода насосов штанговых (станков качалок), мощностью от  5,0 до 55,0 кВт.

ИСПОЛНЕНИЯ ИЗДЕЛИЯ

БУС-4 изготавливается в 2 исполнениях в зависимости от мощности электродвигателя:

1) БУС-4 для управления двигателем станка-качалки мощностью 1-30кВт;

2) БУС-4-01 для управления двигателем станка-качалки мощностью 30-55 кВт.

особенности «БУС-4»

Во всех режимах обеспечивается защитное отключение электродвигателя станка-качалки при:

- обрыве фазы, ремней, штанг;

- максимальных перегрузках;

- повышение или понижение давления в выкидном трубопроводе.

В автоматическом режиме  обеспечивается:

 - самозапуск электродвигателя станка-качалки через установленное время после восстановления напряжения сети, при сбоях в работе электросети.

В программном режиме работы обеспечивается включение и отключение станка-качалки согласно заданной программе.

Основные технические данные

 № п/п     Параметр      Значение
     1   Параметры цепи управления:
 - время задержки самозапуска станка-качалки, с;

 - потребляемая мощность, ВА, не более;

 - степень защиты;

 - средняя наработка на отказ, час;

 - средний срок службы, лет, не менее


3…60

50

IP43

12500

10

     2      Условия эксплуатации:
 - температура окружающей среды, °С;

 - относительная влажность воздуха при t=15  °С, %


минус 40 …+50

80

     3      Масса, кг не более

50

     4      Напряжение, В

 380 ±10

     5      Частота, Гц

50

     6      Номинальный ток силовой цепи, А

63

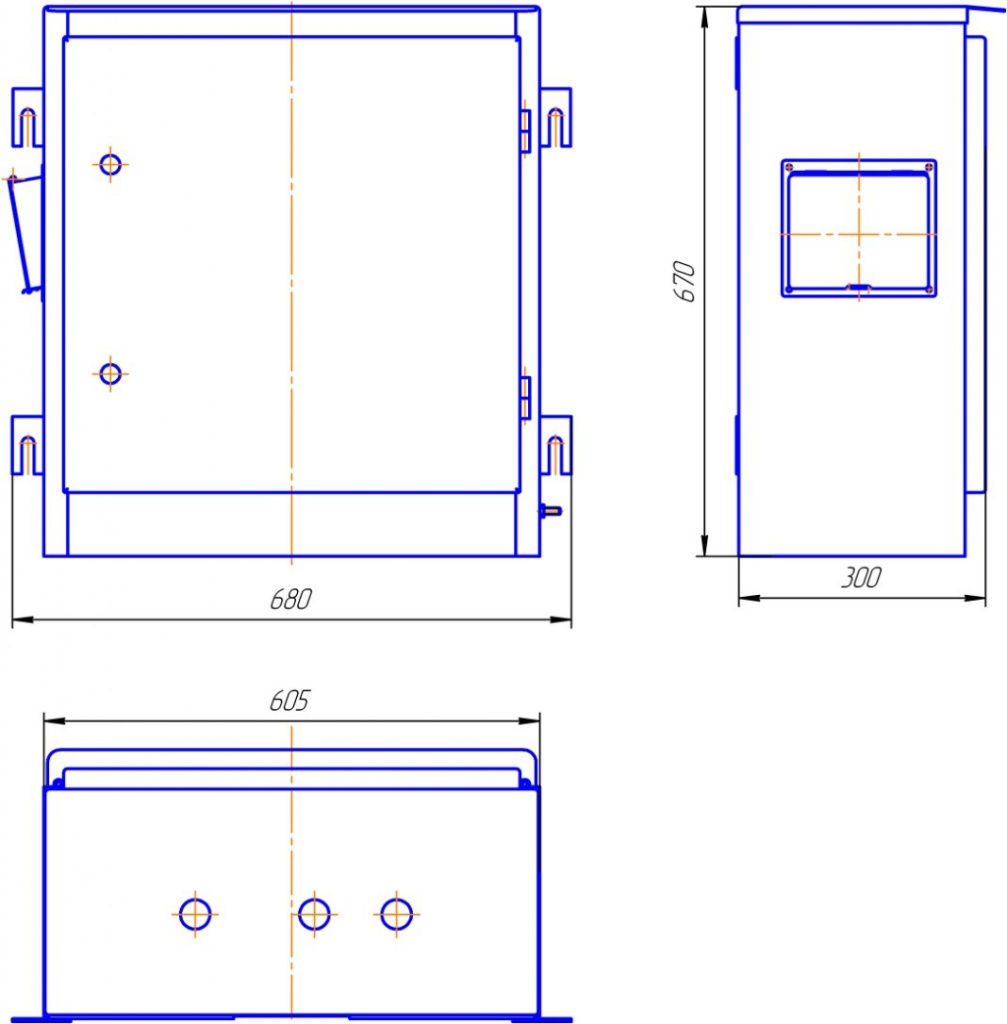

Габаритный чертеж БУС-4.
