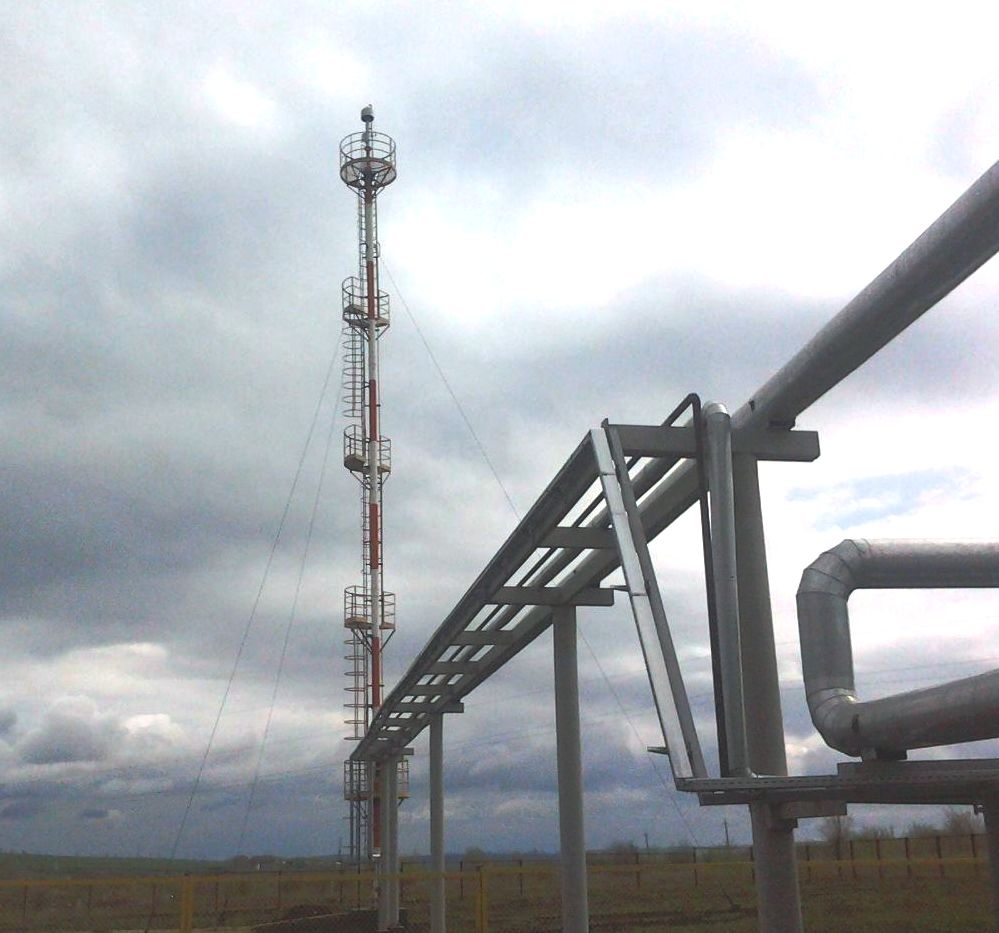

Общий вид УФМС.
ОБЩИЕ СВЕДЕНИЯ
Установка предназначена для сжигания горючих газов при аварийных постоянных и периодических сбросах на объектах промысловой подготовки нефти, газа и воды, нефтяных и газовых месторождений.
ИСПОЛНЕНИЯ ИЗДЕЛИЯ
Условия эксплуатации должны соответствовать исполнению У, УХЛ, ХЛ по ГОСТ 15150-69.
Категория размещения 1 по ГОСТ15150-69.
|
№ п/п |
Условное обозначение |
Диаметр оголовка, мм (D) |
Кол-во сжигаемого газа, тыс.м3/сут |
Высота ствола, м (H) |
Диаметр ствола , мм (D1) |
Рекомендуемое кол-во дежурных горелок |
|
1 |
УФМС-50 |
50 |
21 |
5 |
100,150 |
1 |
|
2 |
УФМС-100 |
100 |
61 |
7 |
100,150 |
1 |
|
3 |
УФМС-150 |
150 |
146 |
10 |
150,200 |
1 |
|
4 |
УФМС-200 |
200 |
256 |
14 |
200,300,400 |
1 |
|
5 |
УФМС-250 |
250 |
402 |
17 |
250 |
2 |
|
6 |
УФМС-300 |
300 |
585 |
21 |
300 |
2 |
|
7 |
УФМС-350 |
350 |
792 |
24 |
350 |
2 |
|
8 |
УФМС-400 |
400 |
975 |
27 |
400 |
2 |
|
9 |
УФМС-500 |
500 |
1460 |
34 |
500 |
2 |
|
10 |
УФМС-600 |
600 |
2130 |
40 |
600 |
3 |
|
11 |
УФМС-750 |
750 |
3290 |
49 |
750 |
3 |
|
12 |
УФМС-900 |
900 |
4750 |
61 |
900 |
3 |

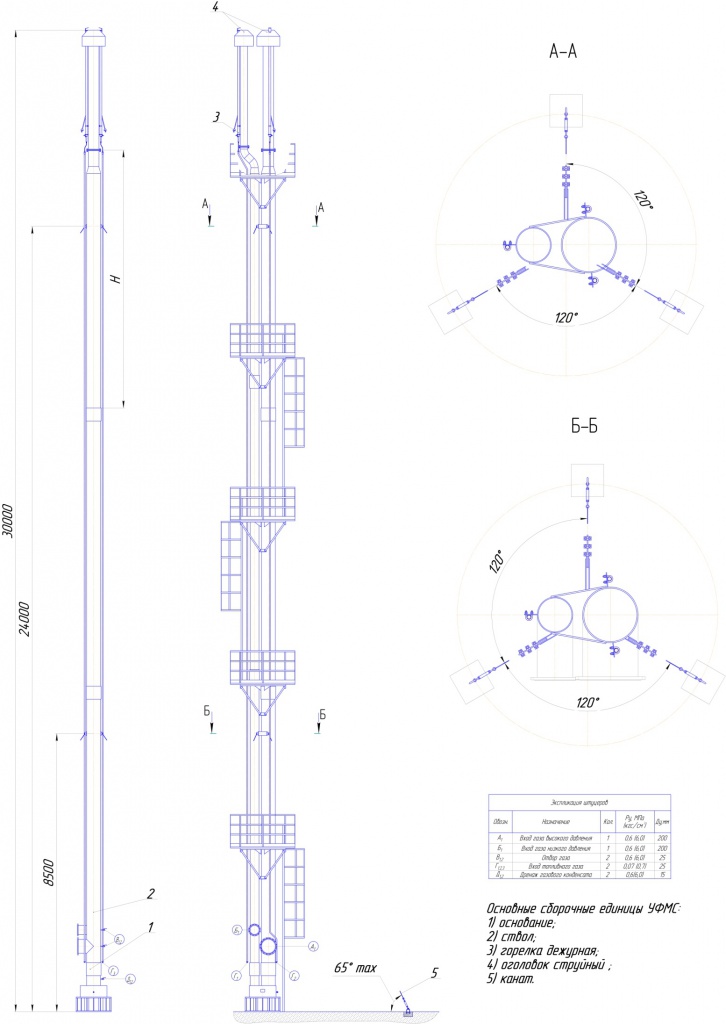

Габаритный чертеж УФМС с одним оголовком.
Так же существует возможность изготовления УФМС с двумя оголовками:
Габаритный чертеж УФМС с двумя оголовками.
