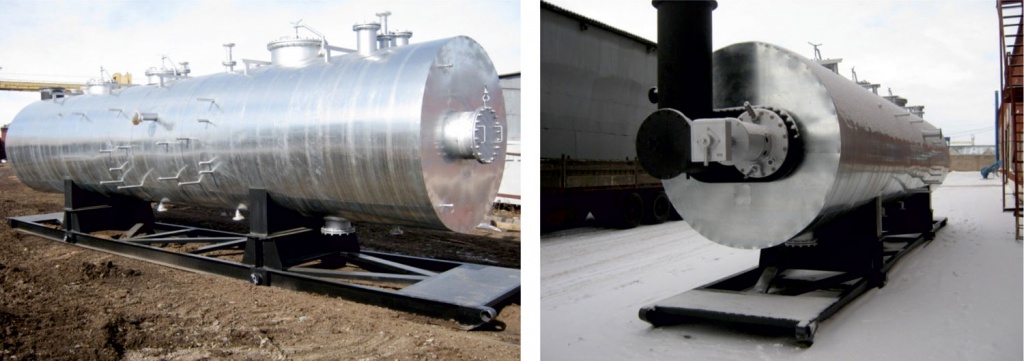

Общий вид УППН-250М.
ОБЩИЕ СВЕДЕНИЯ
Установка предназначена для эффективного нагрева, обезвоживания и обессоливания нефтяных эмульсий при их промысловой подготовке и подготовки товарной нефти.
особенности
Условия эксплуатации должны соответствовать исполнению У, УХЛ, ХЛ по ГОСТ 15150-69.
Категория размещения 1 по ГОСТ15150-69.
Повышенные технико-экономические показатели по сравнению с зарубежными аналогами благодаря следующим техническим и технологическим решениям:
- упрощение технологической схемы подготовки нефти;
- снижение потребления энергоресурсов;
- повышение многофункциональности одной установкой;
- использование топок с антикоррозионным покрытием;
- повышение качества промывки промысловой нефти от минеральных солей;
- повышение эффективности разделения продуктов из скважин;
- снижение затрат на обустройство объекта;
- снижение количества обслуживающего персонала;
- оптимальный вариант для небольших нефтяных месторождений.
Основные технические данные
|
№ п/п |
Параметр |
Значение |
||
|
УППН-1000М |
УППН-500М |
УППН-250М |
||
|
1 |
Номинальная тепловая мощность, МВт |
1,25 |
0,63 |
0,3 |
|
2 |
Производительность по нефтяной эмульсии, при обводненности 20% масс, т/сут (кг/с) |
1000 (9,3) |
250…500 (2,8…5,78) |
125…250 (1,4…2,89) |
|
3 |
Температура нагрева нефтяной эмульсии, °С: - на входе в установку, не менее - на выходе из установки, не более |
+5 +70 |
||
|
4 |
КПД, %, не более |
80 |
||
|
5 |
Давление, МПа (кгс/см2): - рабочее, не более - расчетное - пробное гидравлическое |
0,6(6,0) 0,6(6,0) 0,8(8,0) |
||
|
6 |
Параметры топлива: - наименование - теплота сгорания МДж/нм3 - содержание сероводорода (H2S), % масс. не более - давление газа на входе в установку, МПа(кгс/см2), в пределах - давление перед горелкой, МПа (кгс/см2), в пределах |
Природный / попутный нефтяной газ 35…60 0,002
0,2…0,6(2,0…6,0) 0,07…0,15(0,7…1,5) |
||
|
- расход топлива, м3/ч |
180 |
90 |
50 |
|
|
7 |
Параметры нагреваемой среды: - наименование - вязкость при 20°С,м2/с (сСт), не более - вода на выходе из установки, масс.доля %, не более - концентрация хлористых солей на входе из установки, мг/дм3, не более - концентрация хлористых солей на выходе из установки, мг/дм3, не более - расход пресной воды на обессоливание, т/ч, в пределах - превышение давления пресной воды над рабочим давлением в установке, МПа (кгс/см2) |
Нефтяная эмульсия 50*10-6(50) 0,5
10000
100
0,5…1,0
0,01(0,1) |
||
|
8 |
Масса, кг, не более: - установки (в нерабочем состоянии) |
35000 |
20000 |
12000 |
|
9 |
Срок службы, лет, не менее |
10 |
||
|
10 |
Средний ресурс до капитального до капитального ремонта, лет |
3,5 |
||

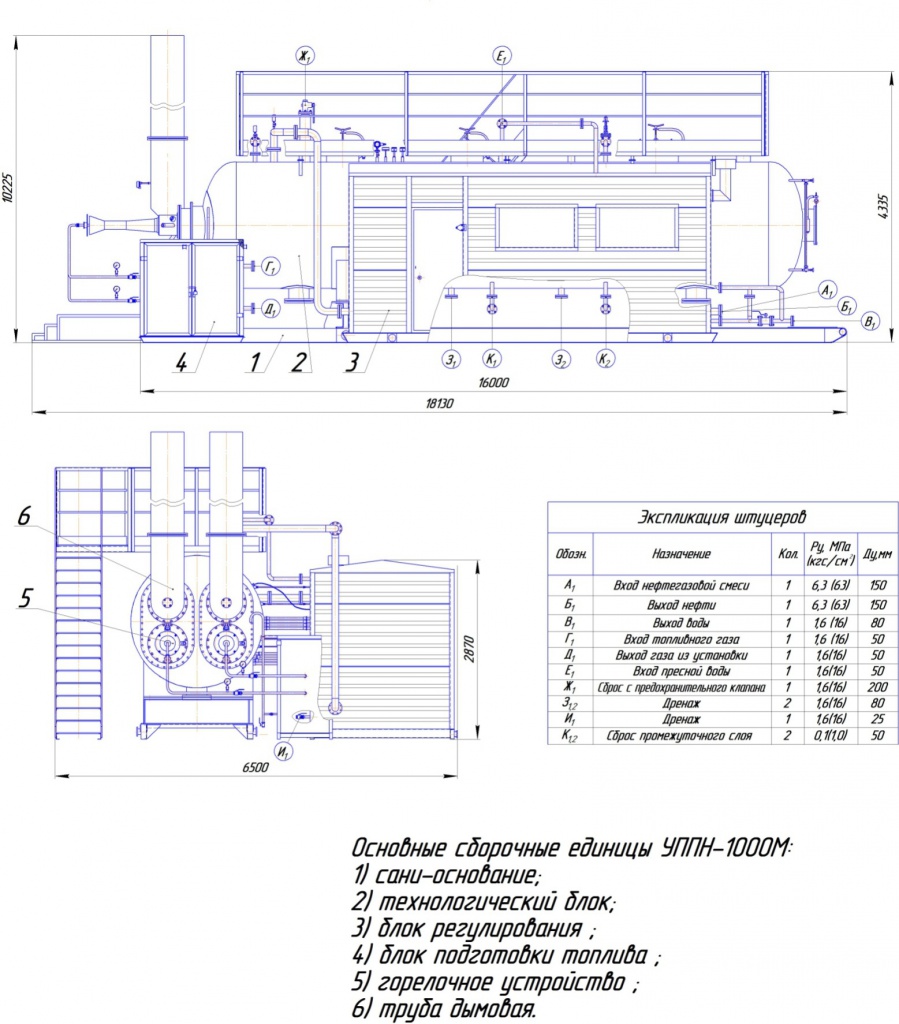

Габаритный чертеж УППН-1000М.

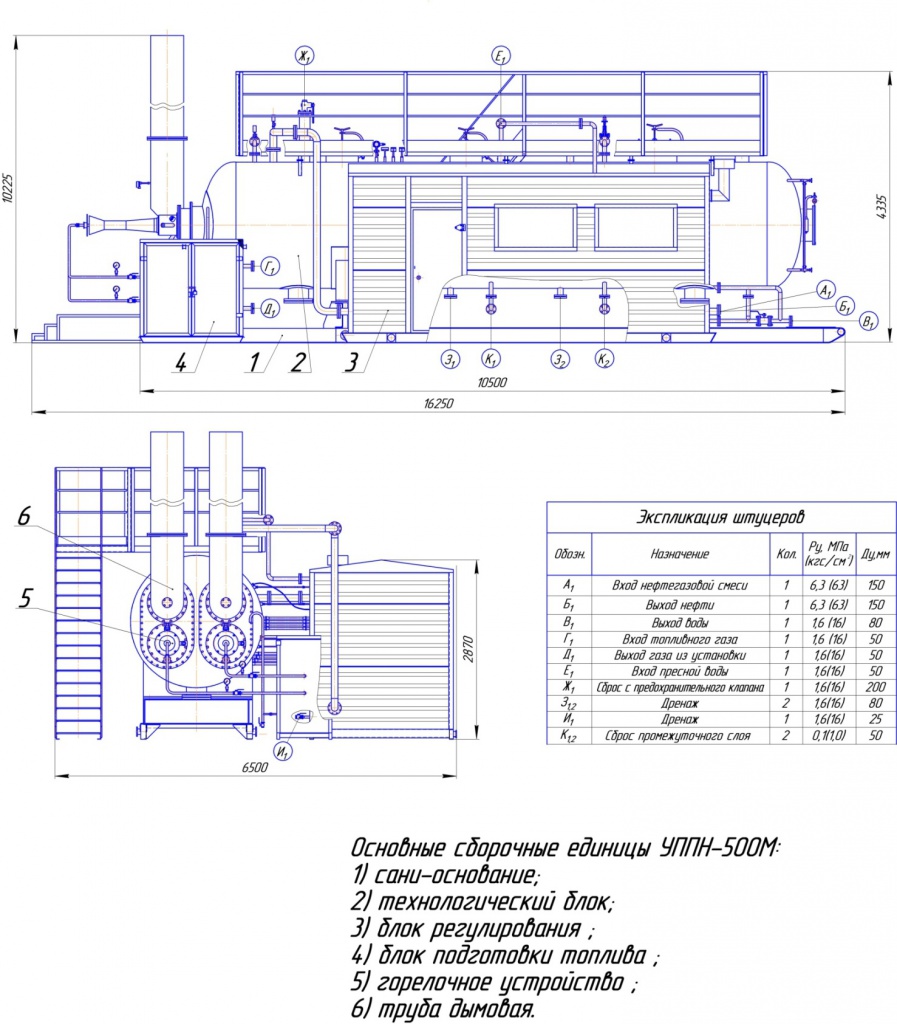

Габаритный чертеж УППН-500М.

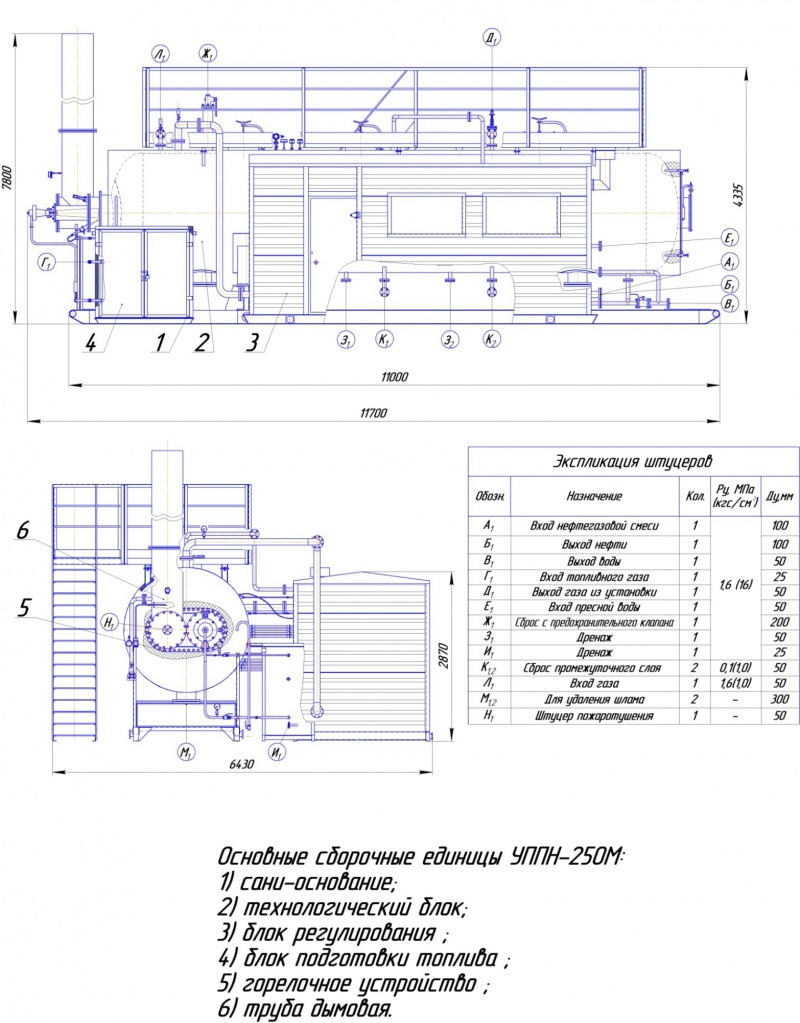

Габаритный чертеж УППН-250М.
