Аппараты емкостные цилиндрические для газов и жидких сред. TУ 36 15-006-00220322-2000
Аппараты емкостные цилиндрические для жидких И газовых неагрессивных сред CO скоростью коррозии углеродистых и низколегированных марганцовистых и маргонцевокремнестых сталей не более 0,1 мм/год (в дальнейшем аппараты) с номинальными объемами от 2 до 200 м3, с условными давлениями от 0,8 до 2,5 МПа (от 8 до 25 кгс/см2) и температурами сред от минус 60 до 300°С, предназначены для применения в технологических установках химической, нефтехимической, нефтеперерабатывающей, нефтяной и газовой отраслях промышленности. Класс опасности рабочих сред 2,3 и 4 по ГОСТ 12. 1.007.
Жидкость должна иметь плотность не более 1000 кг/м3, температуру, не превышающую температуру кипения при рабочем давлении, и температуру, при которой давление упругости паров не превышает рабочее давление аппарата. Допускается использование аппаратов для хранения жидких и газообразных сред без давления.
Аппараты предназначены для хранения сжиженных углеводородных газов в складских условиях, для перевозки жидких и газовых сред, для использования их с футеровкой, суммированием или нанесением других внутренних покрытий.

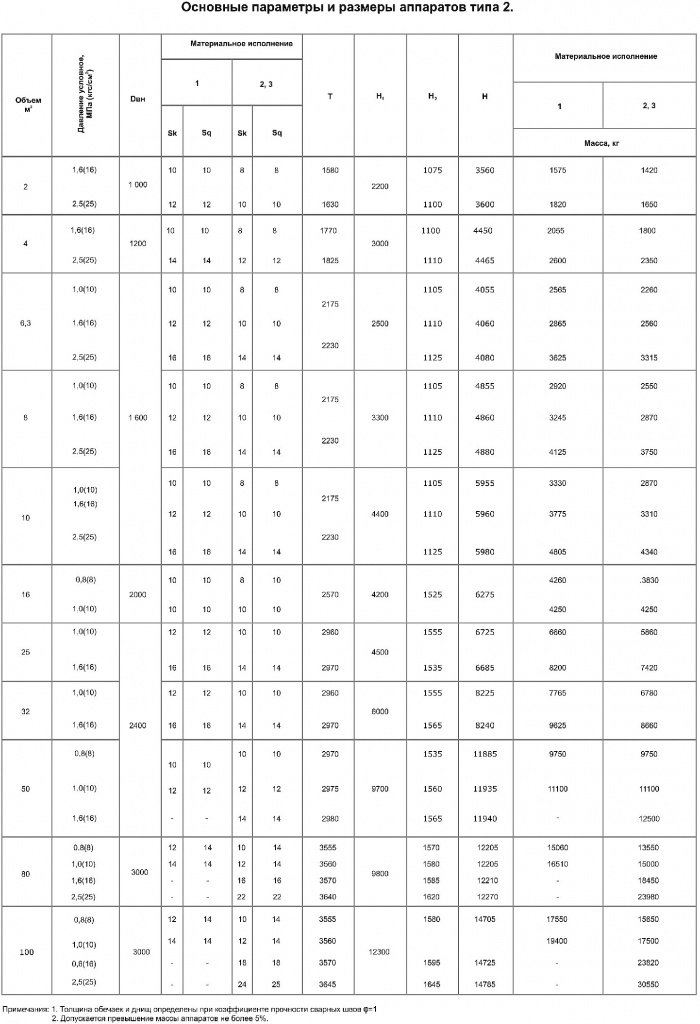

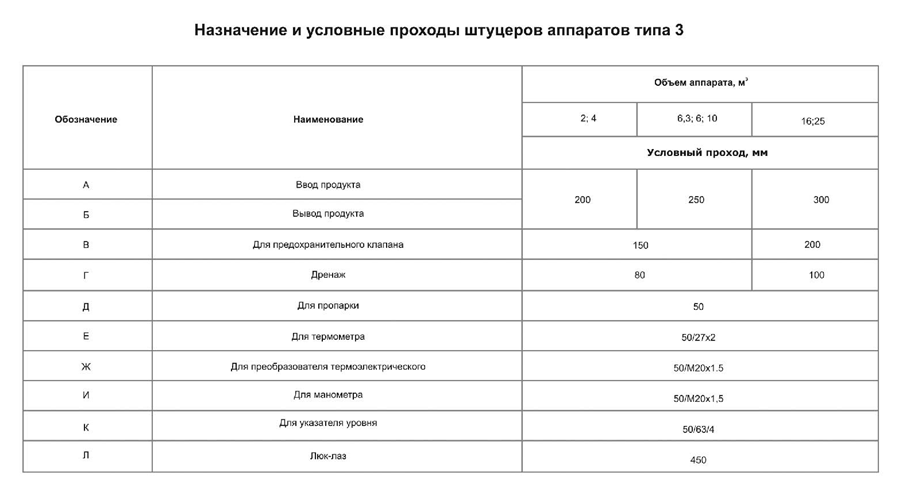

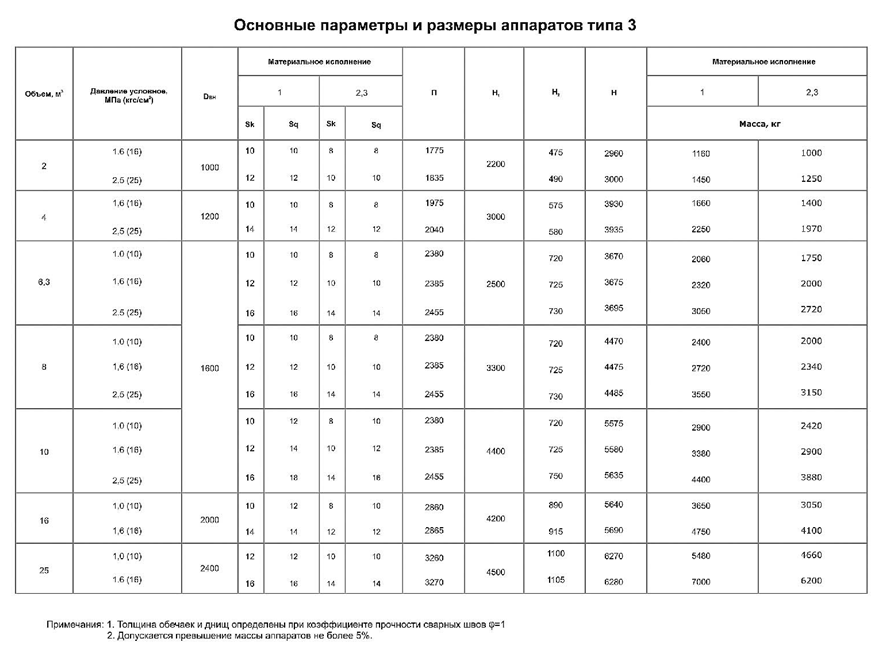

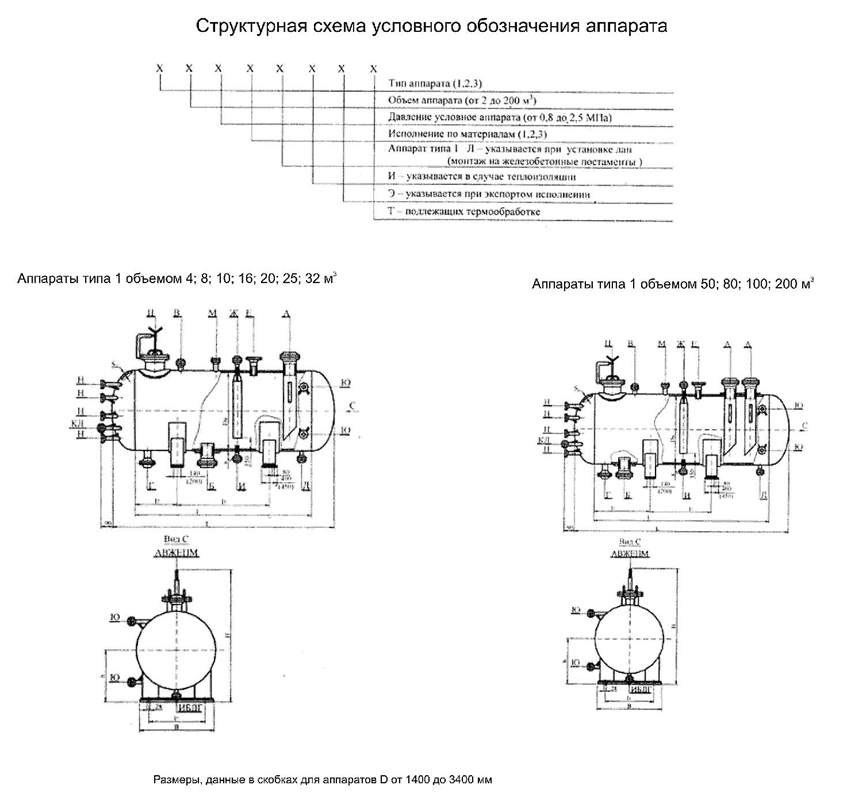

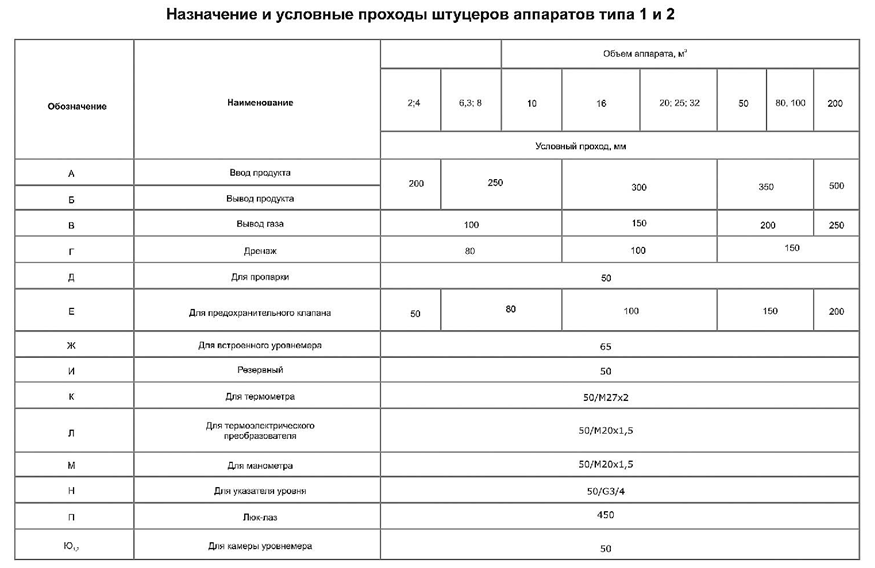

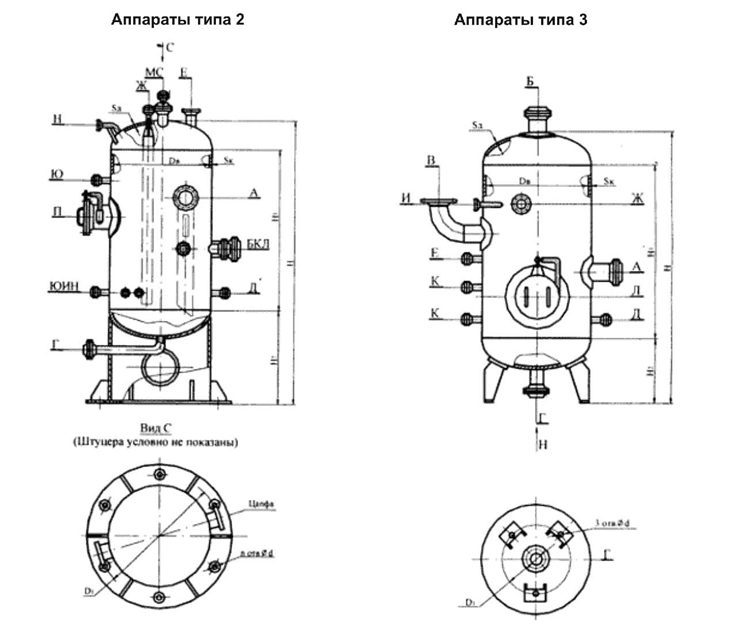

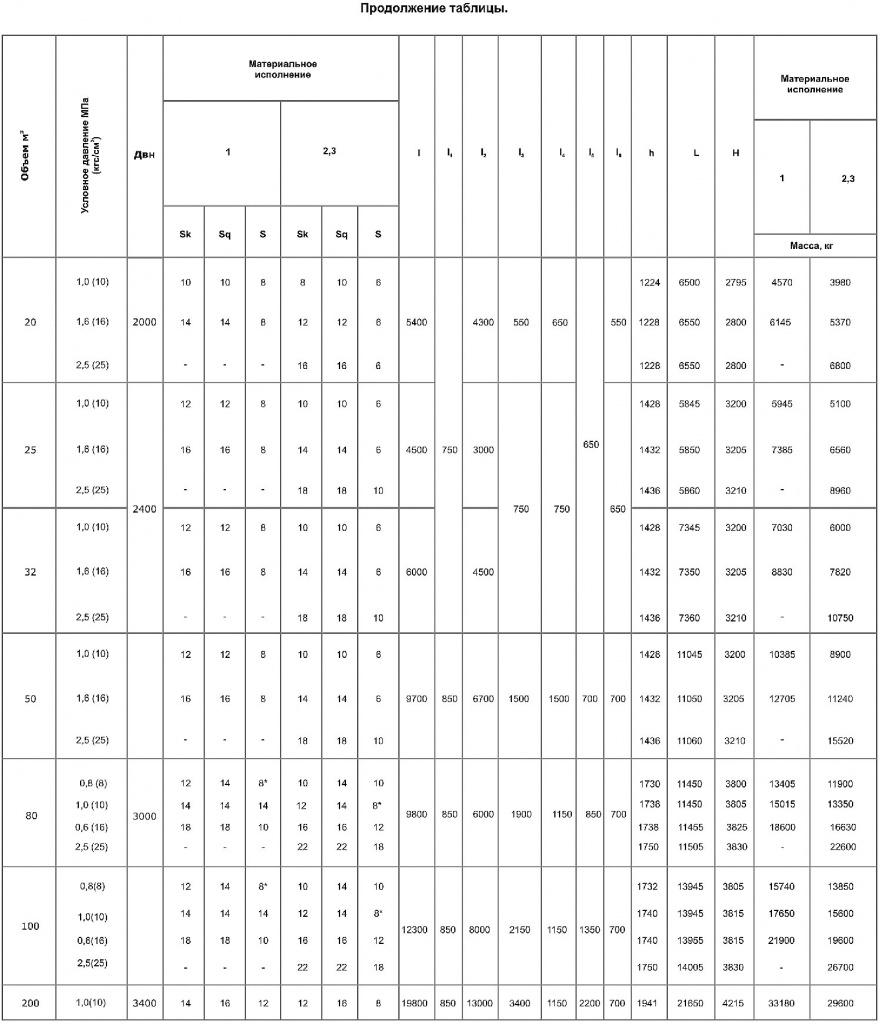

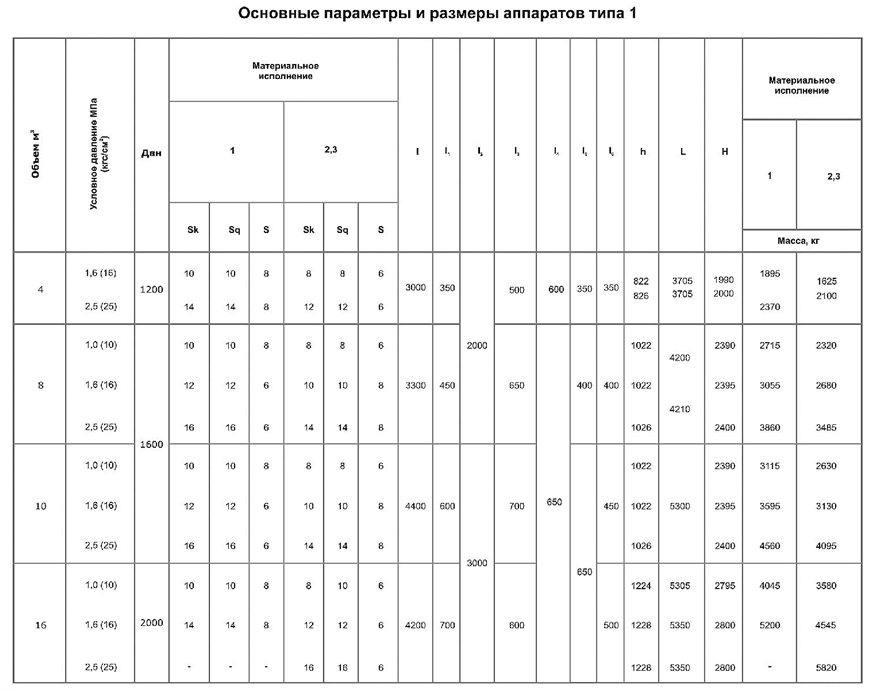

Изготавливаются три типа аппаратов: Тип 1 горизонтальные для жидких сред: Тип 2 - вертикальные для жидких сред: Тип 3 вертикальные для газовых сред.
Аппараты могут оборудоваться наружными или внутренними теплообменными устройствами, по АТК 24. 218. ОТ-90 Аппараты типов 2 и 3 предназначены для установки до U района по скоростному напору ветра включительно по СНиП 2.01.07-85.
Вертикальные аппараты типа 2 высотой менее 10 м предназначены для установки в районах с сейсмичностью до 9 баллов по 12-ти бальной шкале, а высотой более 10 м при условии подтверждения расчетов на прочность от сейсмических воздействий.
Вертикальные аппараты типа 3 предназначены для установки в районах с сейсмичностью менее 7 баллов. Допускается при замене опор- стоек на опоры цилиндрические установка аппаратов типа 3 в районах с сейсмичностью до 9 баллов по 12-ти балльной шкале.
Климатическое исполнение аппаратов:
1. При поставке в районы с умеренным или холодным климатом УХЛ1 по ГОСТ 15150.
2. При поставке в районы с тропическим климатом Т1 по ГОСТ 15150.
Выбор аппаратов для конкретных условий эксплуатации осуществляет проектная организация, применяющая аппарат в своих проектах, при этом должны учитываться требования «Правил безопасности при производстве, хранении, транспортировании и применении» конкретных веществ.
