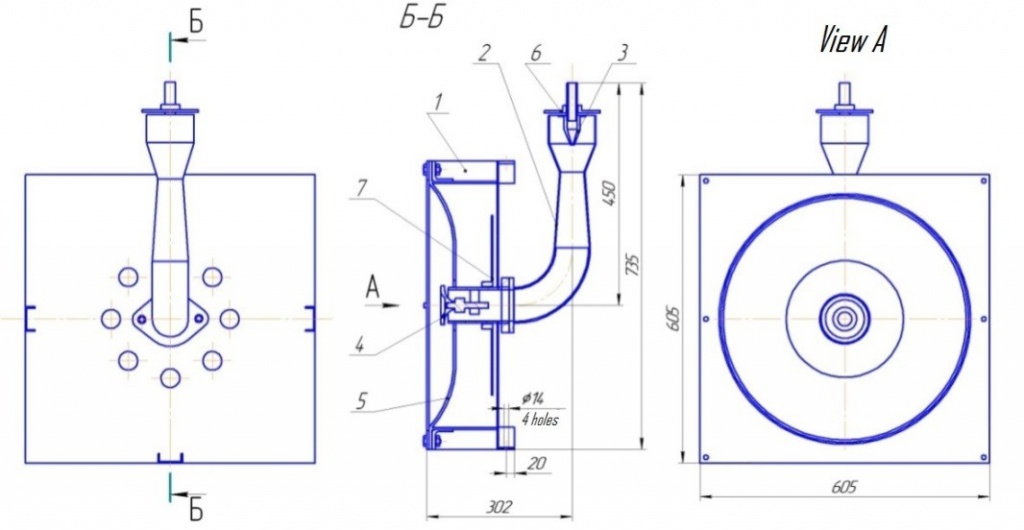

Габаритный чертеж горелки радиационной ПТ-16-150.37.00.00.000-01.
ОБЩИЕ СВЕДЕНИЯ
Горелка радиационная газовая ПТ-16/150.37.00.00.000-01 представляет собой угловую инжекционную горелку с полным предварительным смешением с угловым стволом со стабилизатором пламени типа «широкий конус с отверстием».
Горелка используется в печах (подогревателях) ПТ-16/150, ПТ-25/100, ПТ-6,3/200.
особенности
Условия эксплуатации должны соответствовать исполнению УХЛ по ГОСТ 15150-69.
Категория размещения 2 по ГОСТ15150-69.
Сертифицирована как составная часть печи (подогревателя).
Основные технические данные
|
№ п/п |
Параметр |
Значение |
|
1 |
Тип горелочного устройства |
Инжекционное, среднего давления |
|
2 |
Тепловая мощность, кВт |
200 |
|
4 |
Давление топливного газа, МПа (кгс/см2): - максимальное; - номинальное. |
0,15(1,5) 0,07(0,7) |
|
5 |
Топливо: - наименование; - теплота сгорания, МДж/м3, в пределах. |
природный или попутный нефтяной газ 35…60 |
|
6 |
Масса, кг, не более |
40 |
|
7 |
Расход газа, м3/ч, не более |
20 |
