Сепараторы нефтегазовые

Сепараторы нефтегазовые (в дальнейшем сепараторы), предназначены для дегазации непенистой нефти и очистки попутного газа, применяемые в установках сбора и подготовки продукции нефтяных месторождений для эксплуатации в макроклиматических районах 15 и 14 по ГОСТ 16350 в условиях умеренного и умеренно холодного климата по ГОСТ 15150 с
температурой воздуха при эксплуатации:

- для умеренного климата - от + 40°С до минус 40°С;
- для умеренно-холодного климата - от + 40°С до минус 60'

Сепараторы предназначены для эксплуатации в районах с сейсмичностью до 6 баллов включительно по двенадцати бальной шкале

Климатическое исполнение сепараторов У и УХЛ категории размещения 1 по ГОСТ 15150 с установкой на открытом воздухе.

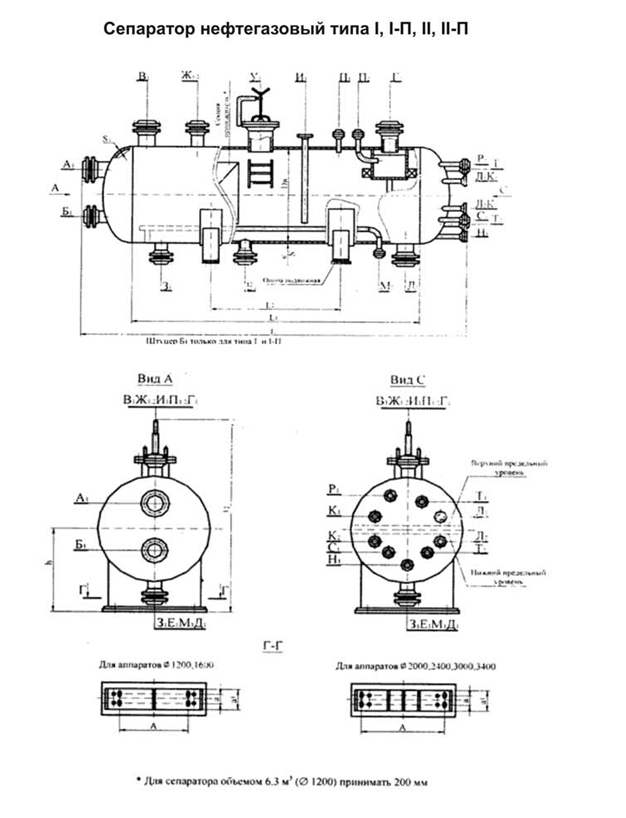

По конструкции сепараторы подразделяются на следующие типы:
1. Тип | - применяются в компоновке с узлами предварительного отбора газа (депульсаторами);
2. Тип I-П - применяется в компоновке с узлами предварительного отбора газа с пеногасящей насадкой;
3. Тип II - применяются без узлов предварительного отбора газа;
4. Тип II-П - применяется без узлов предварительного отбора газа, с пеногасящей насадкой.

В зависимости от условий работы сепараторы изготавливаются с термообработкой и без термообработки, с устройствами и без устройств для крепления теплоизоляции.

При заказе сепаратора с термообработкой заказчик должен представить схему расположения накладок для крепления площадок обслуживания.

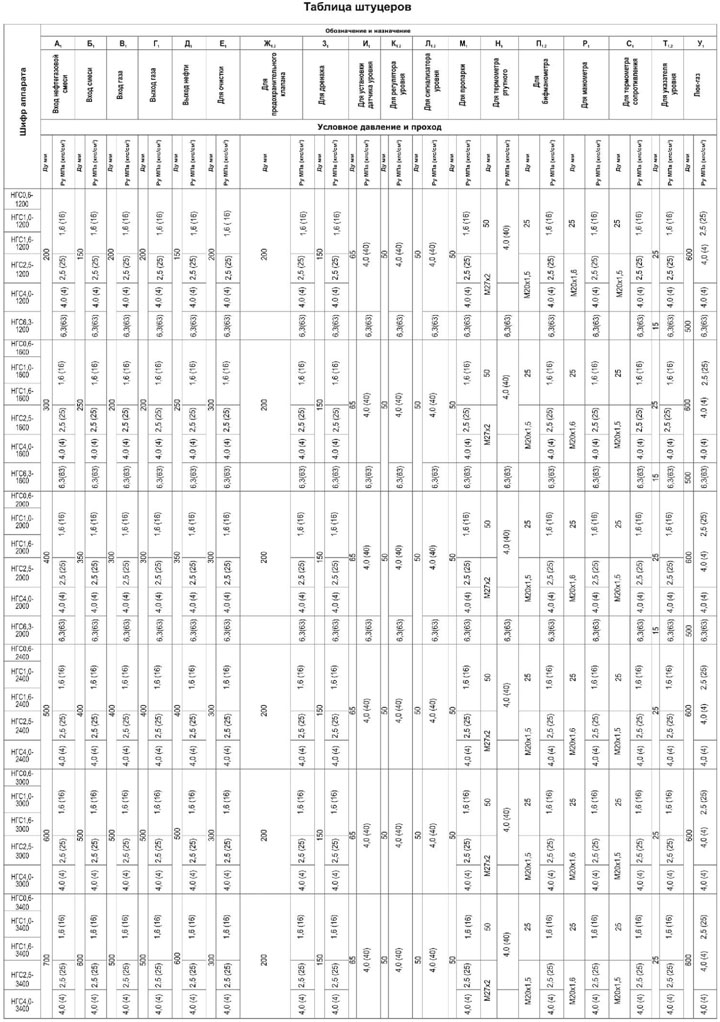

Уплотнительная поверхность фланца штуцеров оговаривается при заказе сепараторов.

По требованию заказчика и согласованию с проектной организацией разрешается изменение конструкции сепаратора в части установки дополнительных внутренних устройств и изменения, расположения штуцеров под конкретный технологический процесс.
Тот же с пеногасящей насадкой (п);
Сепаратор НГС-1-П-1, 6 (1,4) - 1600-1 ТУ 3683-015-00220322-99.

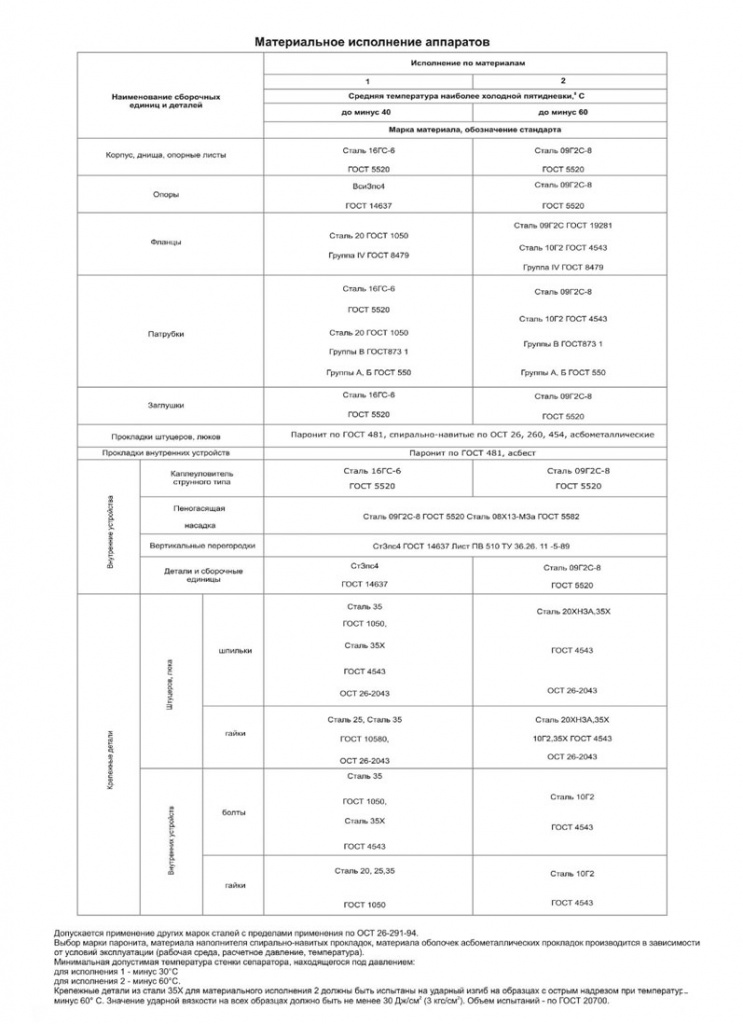

Тот же материального исполнения 2:
Сепаратор НГС-1-П-1, 6 (1,4) - 1600-2 ТУ 3683-015-00220322-99.
Тот же с термообработкой (Т):
Сепаратор НГС-1-П-1, 6 (1,4) - 1600-2-Т ТУ 3683-015-00220322-99.
Тот же с устройствами для крепления теплоизоляции (И):
Сепаратор НГС-1-П-1, 6 (1,4) - 1600-2-Т-И ТУ 3683-015-00220322-99.
Сепаратор типа II на расчетное давление 1,6 МПа, с скобках рабочее давление 1,4 МПа, с внутренним диаметром 1600 мм, материального, исполнения 1:
Сепаратор НГС-1-1, 6 (1,4) - 1600-1 ТУ 3683-015-00220322-99.
Тот же с пеногасящей насадкой (П):
Сепаратор НГС-1-П-1, 6 (1,4) - 1600-1 ТУ 3683-015-00220322-99.
Тот же материального исполнения 2:
Сепаратор НГС-1-П-1, 6 (1,4) - 1600-2 ТУ 3683-015-00220322-99.
Тот же с термообработкой (Т):
Сепаратор НГС-1-П-1, 6 (1,4) - 1600-2-Т ТУ 3683-015-00220322-99.
Тот же с устройствами для крепления теплоизоляции (И):
Сепаратор НГС-1-П-1, 6 (1,4) - 1600-2-Т-И ТУ 3683-015-00220322-99.
