ПЕЧЬ ТРУБНАЯ БЛОЧНАЯ ПТБ-10(А)

СЕРТИФИКАТ СООТВЕТСТВИЯ ТС N№ ТС RU C-RU.HO05.B.00008

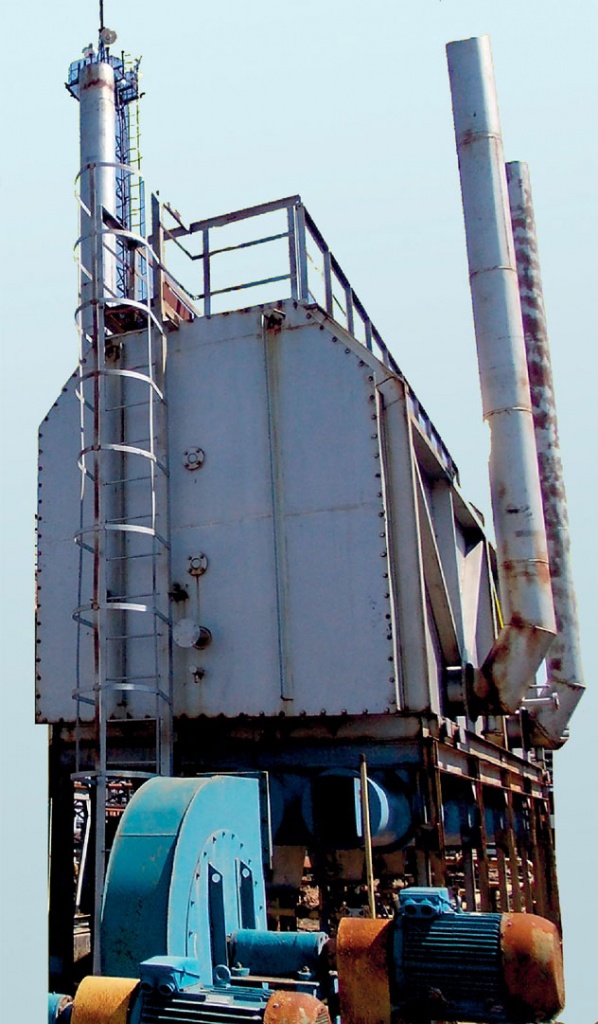

Рис.68 Общий вид ПТБ-10А.

ОБЩИЕ СВЕДЕНИЯ
Печь трубчатая блочная ПТБ-10А предназначена для нагрева нефти и нефтяных эмульсий при их промысловой подготовке и транспортировке.

ИСПОЛНЕНИЯ ИЗДЕЛИЯ
ПТБ-10А изготавливается в двух исполнениях:
1) с взрывными клапанами (рис.69);
2) без взрывных клапанов (рис. 70).

ОСОБЕННОСТИ «ПТБ-10А»
Условия эксплуатации должны соответствовать исполнению У по ГОСТ 15150-69. Категория размещения 1 по ГОСТ15150-69.

N№ п/п	Параметр	Значение
1	Номинальная тепловая мощность, МВт	5,5…11,6
2	Производительность по нагревательному продукту, т/ч, в пределах	200…416,6
3	Температура продукта, °С: - при входе в печь, в пределах; - на выходе из печи, не более.	+5…+30 +90
4	КПД, % , не более	80
5	Давление в продуктовом змеевике, МПа (кгс/см2):	6,3(63) 6,3(63)
	- рабочее, не более; - расчетное;
	- пробное гидравлическое.	8,2(82)
6	Параметры топлива: - наименование;	Природный / попутный нефтяной газ
	- содержание сероводорода(H2S), % масс. не более;	0,002
	- давление на входе в печь, МПа (кгс/м2), не более;	0,1…0,3(1,0…3,0)
	- давление перед камерой сгорания, МПа, в пределах; - давление воздуха в камере сгорания, кПа;	0,005…0,05 3,0
	- давление газа перед запальной горелкой, МПа, в пределах;	0,06…0,18
	- расход топливного газа на запальную горелку, нм3/ч (нм3/с);	3,0(0,00085)
	- расход топливного газа, нм3/ч;	1600
	- расход воздуха, нм3/ч.	24000
7	Количество камер сгорания, шт.	4
8	Масса, кг, не более:	40000
	- печь (в нерабочем состоянии);
	- камера теплообменная;	28500
	- блок основания печи;	7700
	- блок вентиляторного агрегата.	1500
9	Срок службы, лет, не менее	10

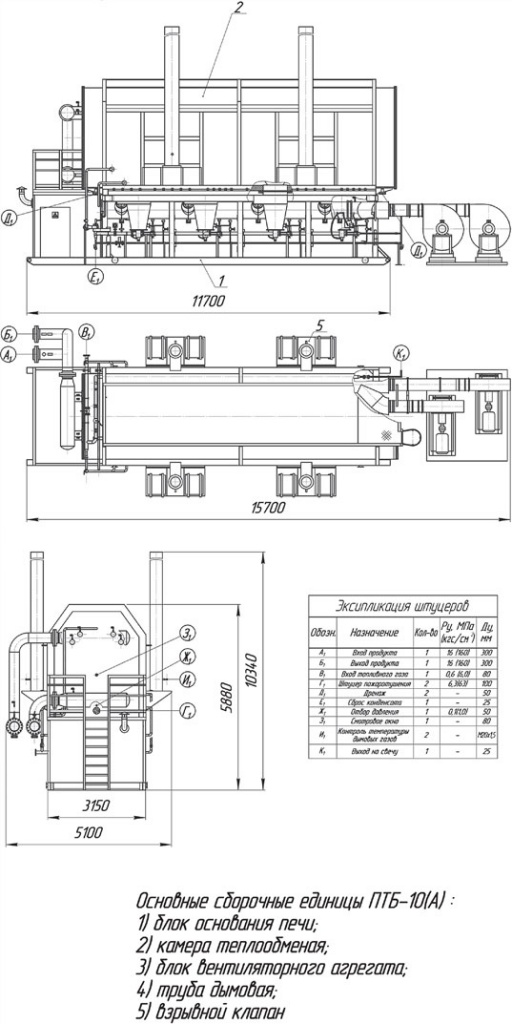

Рис.69 Габаритный чертеж ПТБ-10А с блоками взрывных клапанов.

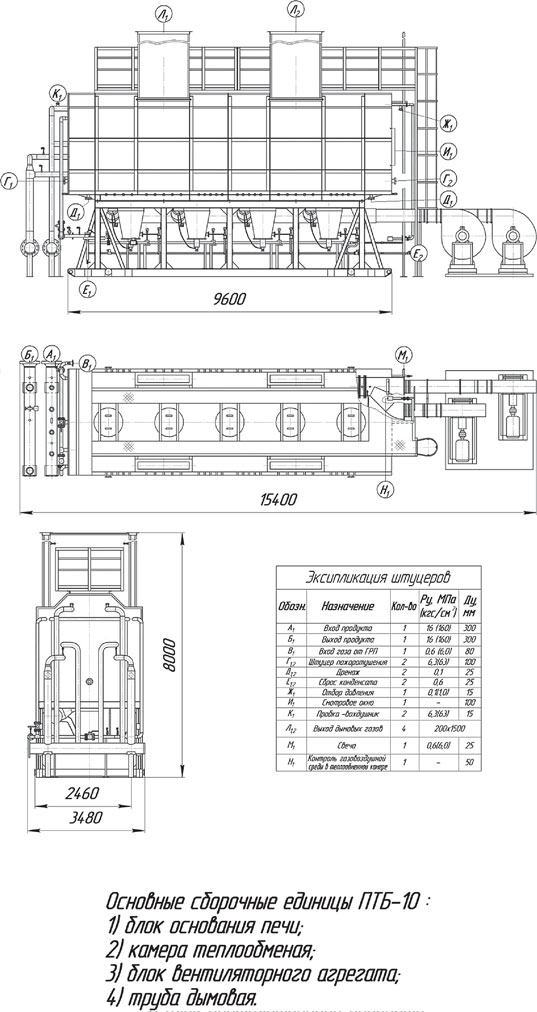

Рис.70 Габаритный чертеж ПТБ-10А без блоков взрывных клапанов.
