ПОДОГРЕВАТЕЛЬ ПУТЕВОЙ ПНПТ-3,87

Сертификат соответствия N№ РОСС.RU.АВ67.Н02260 Разрешение Ростехнадзора РРС 41-00170

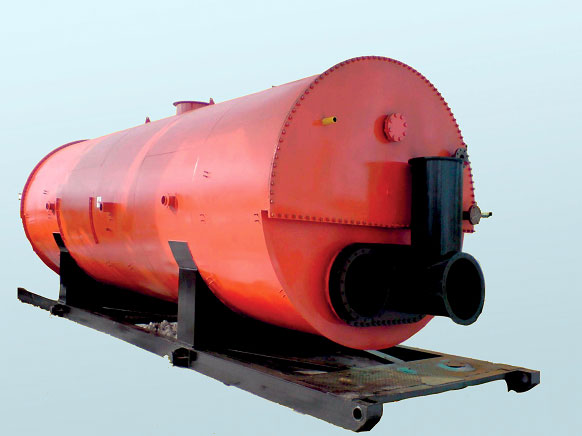

Рис.33 Общий вид ПНПТ-3,87.

ОБЩИЕ СВЕДЕНИЯ
Путевой подогреватель ПНПТ-3,87 предназначен для нагрева нефти, пластовой сме- си и их смесей в системе сбора, транспорта и подготовки продукции скважин.

ИСПОЛНЕНИЯ ИЗДЕЛИЯ
ПНПТ-3,87 изготавливается в одном исполнении.

ОСОБЕННОСТИ «ПНПТ-3,87»
Повышенная мощность, достигаемая за счет конструктивных особенностей:
1) змеевик с большей площадью теплообмена;
2) две дутьевые горелки.

ОСНОВНЫЕ ТЕхНИЧЕСКИЕ ДАННЫЕ

N№ п/п	Параметр	Значение
1	Номинальная тепловая мощность, МВт (Гкал/ч)	4,5(3,87)
2	Производительность по нефтяной эмульсии при нагреве на 25°C , обводненностью 30 % , кг/с (т/сут), в пределах	23…116 (2000…10000)
3	КПД, % , не более	85
4	Давление в продуктовом змеевике, МПа (кгс/см2):	6,3(63) 6,3(63)
	- рабочее, не более; - расчетное;
	- пробное гидравлическое.	8,2(82)
5	Параметры нагреваемой среды: - наименование;	нефть,нефтяная эмульсия,пластовая вода
	- содержание сероводорода (Н2S), % об., не более;	0,01
	- двуокись углерода (С02), мол, не более;	1,0
	- сера(S2), % об., не более;	1,0
6	Параметры топлива: - наименование;	природный газ или попутный нефтяной газ
	- содержание сероводорода (Н2S), масс. доля, % не более; - теплотворная способность топливного газа, МДж/м3 в	0,002
	пределах;	31,8
	- расход топливного газа, м3/ч, не более	60…593
7	Масса подогревателя в нерабочем состоянии, кг, не более	43000
8	Масса подогревателя в рабочем состоянии с промежуточ- ным теплоносителем, кг, не более:	106.500
9	Срок службы, лет, не менее	10

Рис.34 Габаритный чертеж ПНПТ-3,87
