ПОДОГРЕВАТЕЛЬ ПУТЕВОЙ ПП-1,6АЖ

Сертификат соответствия ТС N№ ТС RU C-RU.HO05.B.00008

Рис.52 Общий вид ПП-1,6АЖ.

ОБЩИЕ СВЕДЕНИЯ
Путевой подогреватель предназначен для нагрева нефтепродуктов при транспорти- ровке, а также нефтяных эмульсий на установках подготовки нефти.

ИСПОЛНЕНИЯ ИЗДЕЛИЯ
ПП-1,6Ж изготавливается в 2 вариантах:
1)ПП-1,6Ж на санях нормальной длины (рис. 53);
2) ПП-1,6Ж на удлиненных санях (рис. 54);

ОСОБЕННОСТИ «ПП-1,6Ж»
Работает на нефти.
Условия эксплуатации должны соответствовать исполнению У по ГОСТ 15150-69. Категория размещения 1 по ГОСТ 15150-69.

ОСНОВНЫЕ ТЕхНИЧЕСКИЕ ДАННЫЕ

N№ п/п	Параметр	Значение
1	Номинальная тепловая мощность, МВт (Гкал/ч)	1,86(1,6)*
2	Производительность по нагревательному продукту, кг/с (т/сут): - нефтяная эмульсия, обводненностью 30% масс, при t =25°С	27(2350)
3	Температура продукта, °С:	+5…+50 +70*
	- при входе в печь; - нагрева продукта, номинальная;
	- нагрева промежуточного теплоносителя, не более.	+95
4	КПД, %, не более	70
5	Тип промежуточного теплоносителя	пресная вода, тосол
7	Объем промежуточного теплоносителя, м3:	46
	- максимальный;
	- минимальный.	40
8	Давление в продуктовом змеевике, МПа (кгс/см2):	6,3(33) 6,3(63)
	- рабочее, не более; - расчетное;
	- пробное гидравлическое.	8,2(82)
9	Параметры нагреваемой среды:	нефть , нефтяная
	- наименование;	эмульсия,пластовая
		вода
	- содержание сероводорода (H2S), % мол. не более; - содержание двуокиси углерода (СО2), % мол., не более.	0,01 1,0
10	Параметры топлива: - наименование; -содержание сероводорода (H2S) , масс. доля, % не более; -содержание двуокиси углерода(СО2), % мол., не более -тепла сгорания, МДж/м3 ,в пределах; -давление на входе в блок подготовки топлива, МПа (кгс/см2) в пределах; - номинальное давление перед горелкой, МПа (кгс/см2), в пределах; - расход топливного газа, м3/ч , не более.	Дизельное топливо, нефть, печное топливо 0,01 1,0 40-42 3,5…4,0 (35…40) 100...200
11	Масса, кг, не более: - без промежуточного теплоносителя	24600
12	Срок службы, лет, не менее	10
Примечание: - Приведенные параметры обеспечиваются для подогреваемых сред с вязкостью при температуре 20°С, не более 100х10-6 м2/с (100 сСт).

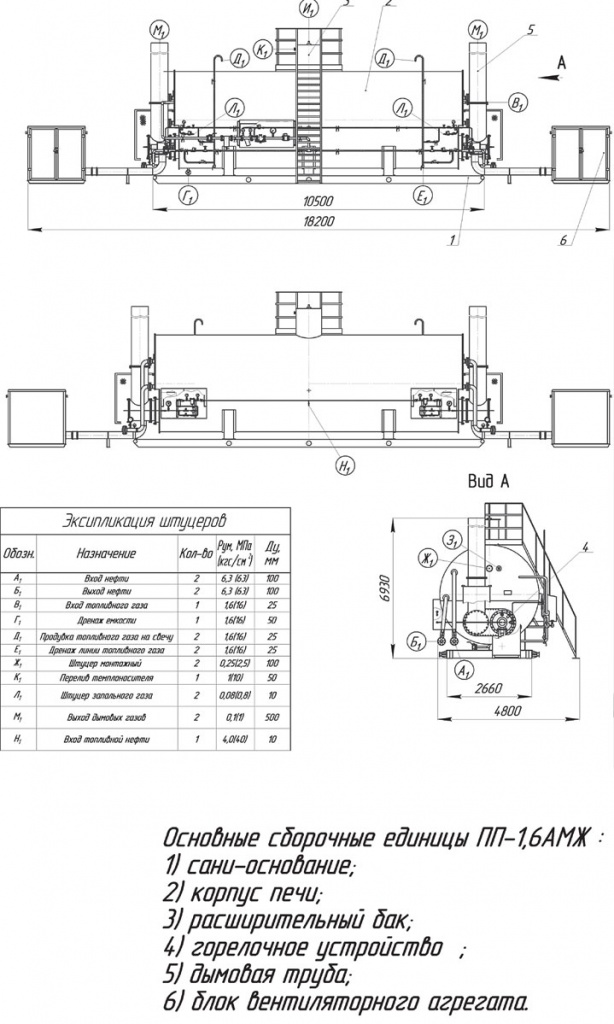

Рис.53 Габаритный чертеж ПП -1,6АЖ на санях нормальной длины.

Рис.54 Габаритный чертеж ПП-1,6АЖ на санях удлиненных санях.
