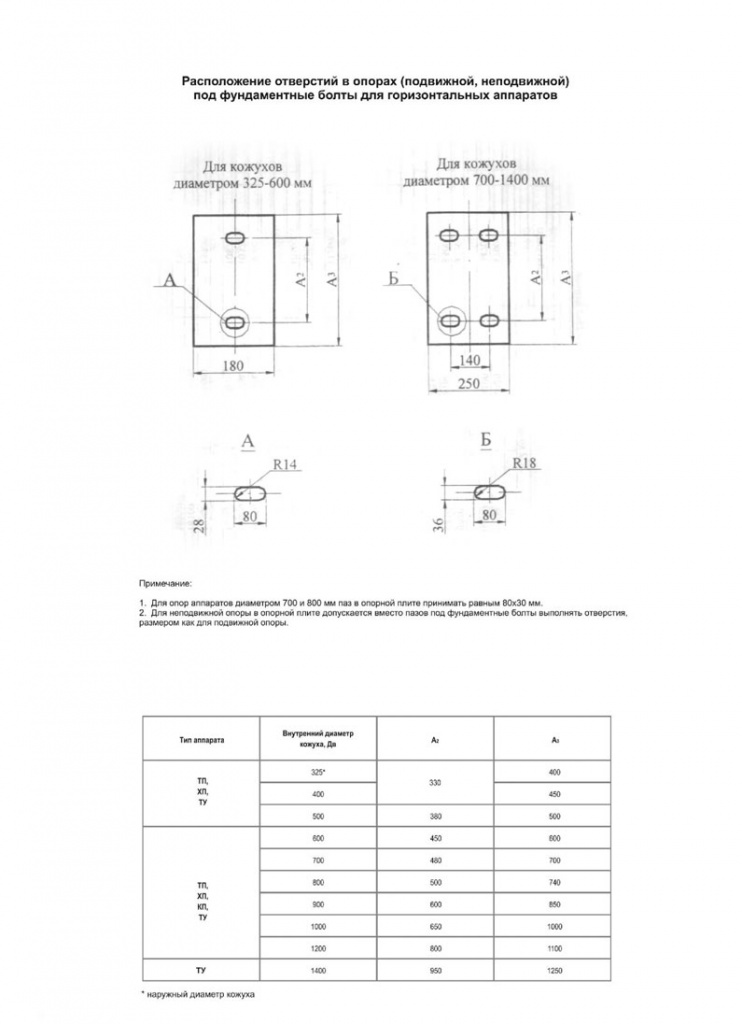

Аппараты теплообменные кожухотрубчатые с плавающей головкой, кожухотрубчатые с У-образными трубами и трубные пучки к ним по ТУ3612-023-00220302-2-01

Аппараты предназначены для теплообмена жидких и газообразных сред в технологических процессах нефтеперерабатывающей, нефтехимической,
химической, нефтяной, тазовой и других отраслях промышленности и изготавливаются для внутрироссийских и зарубежных поставок

Охлаждающей средой в холодильниках и конденсаторах является вода или другая нетоксичная, невзрыво- и непожароопасная жидкость с
температурой кипения при давлении 0.07 МПа свыше 607С.

Аппараты могут эксплуатироваться в условиях климатических районов с умеренным и тропическим климатом. Климатическое исполнение «У» и «Т»,
категория изделия 1 по ГОСТ 15150.

Аппараты рассчитаны на установку в географических районах сейсмичностью до 7 баллов по принятой в Ро 12-ти бальной шкале.

Пример условного обозначения теплообменного аппарата при заказе:

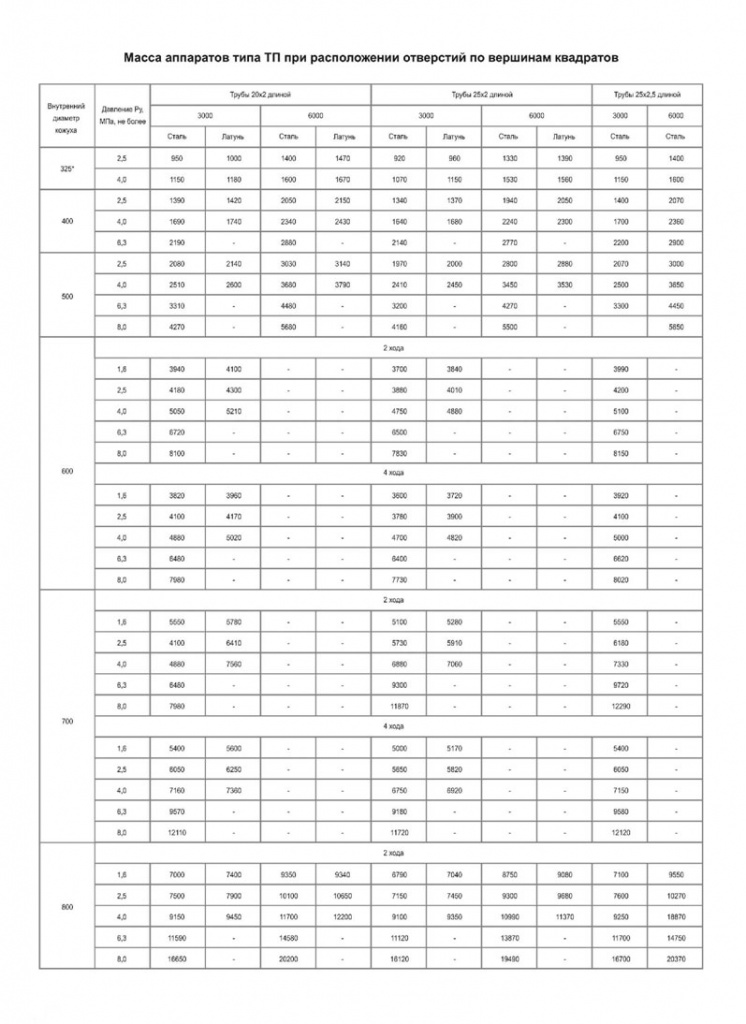

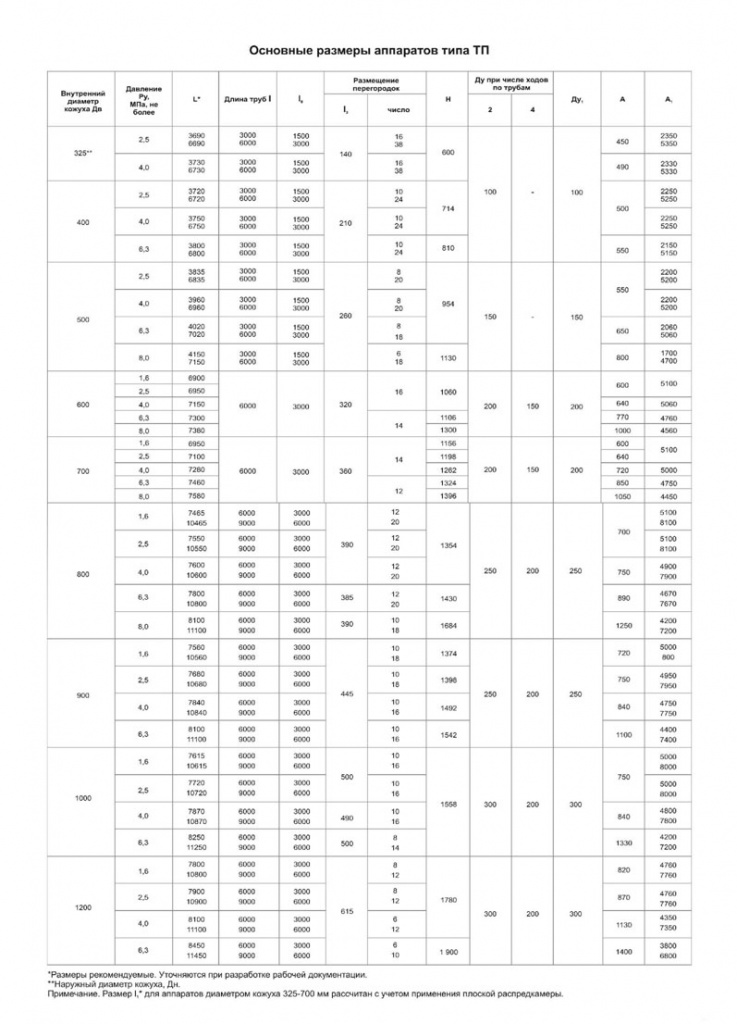

Теплообменник с плавающей головной горизонтальный (ТПГ), с кожухом диаметром 1000 мы, на условное давление в трубах и кожухе 2,5 МПа
исполнения по материалу М. с гладкими теплообменными трубами (Г) диаметром 20 мм, длиной 6 м, расположенными по вершинам
равносторонних треугольников (Т), 4х ходовой по трубному пространству; климатического исполнения (У), с деталями для крепления теплоизоляции.


Теплообменник 100 ТПГ-2,5-М1/20Г-6-1-4-3-И ТУ 3612-023-00220302-00.

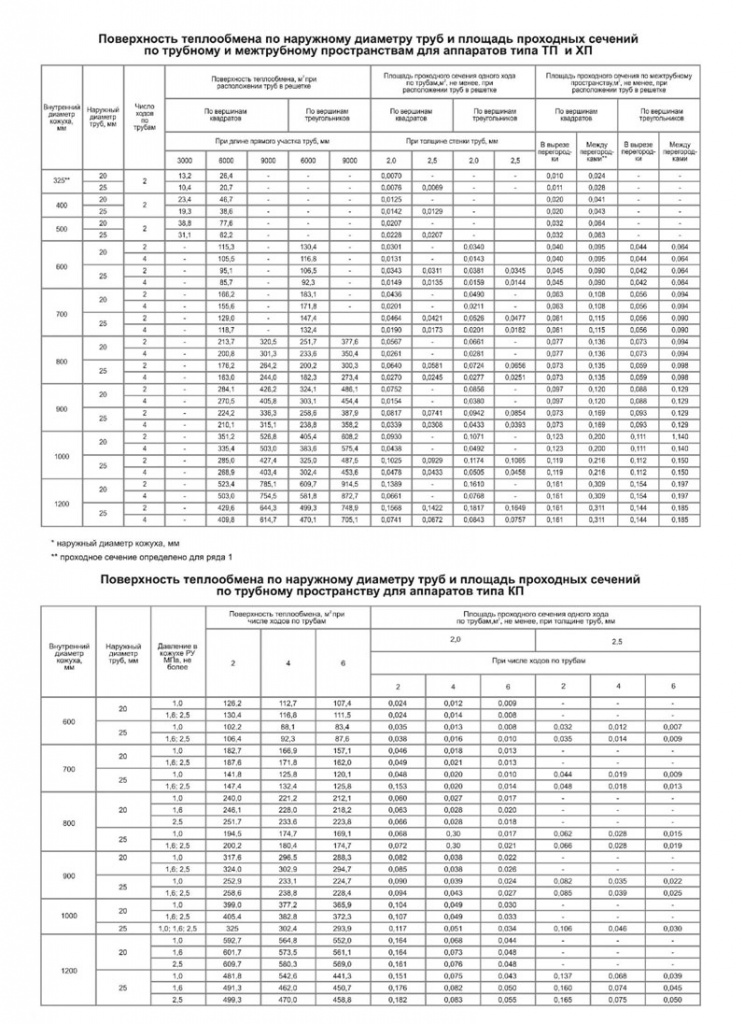

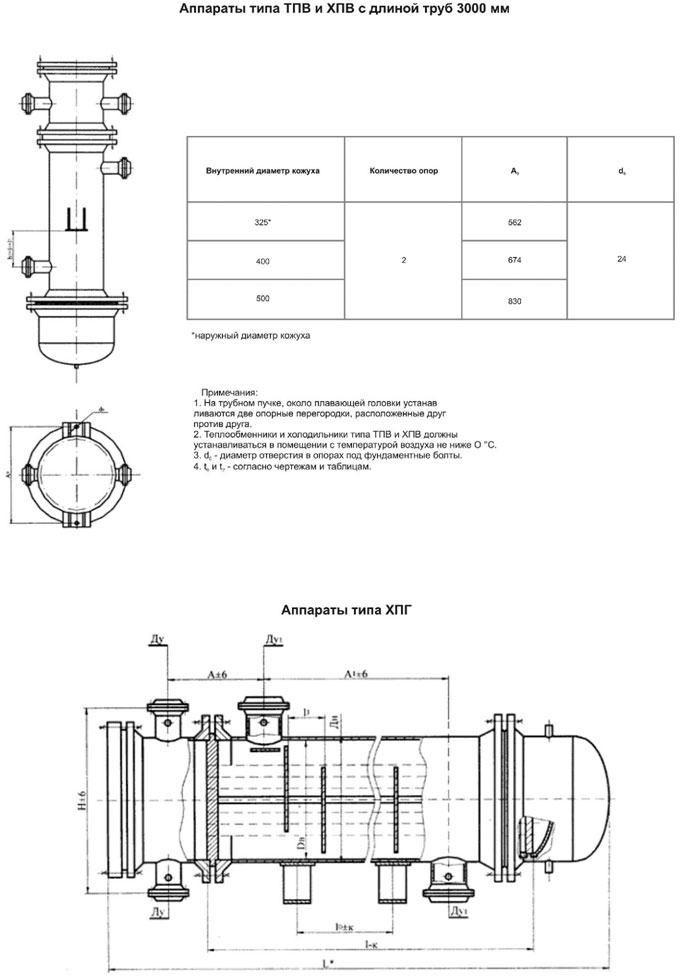

Теплообменник с плавающей головкой вертикальный (ТПВ), кожухом диаметром 325 ми на условное давление в трубах и кожу 2.5 МПа,
исполнения по материалу М, с гладкими теплообменными трубами (Г) диаметром 25 ми, длиной 3 м. расположенными по вершинам квадратов (К),
2-х ходовой по трубному пространству, климатического исполнения (7), без деталей для крепления теплоизоляции


Теплообменник 325 ТПВ-2,5-М1/25Г-3.-2-Т ТУ 3612-023-00220302-00

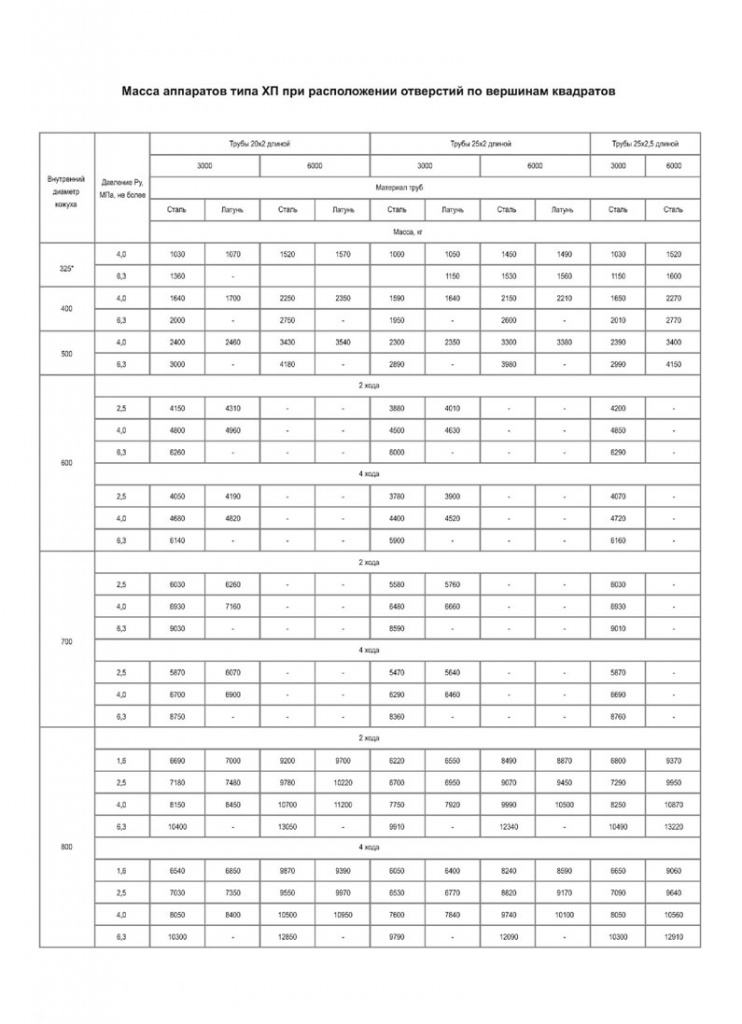

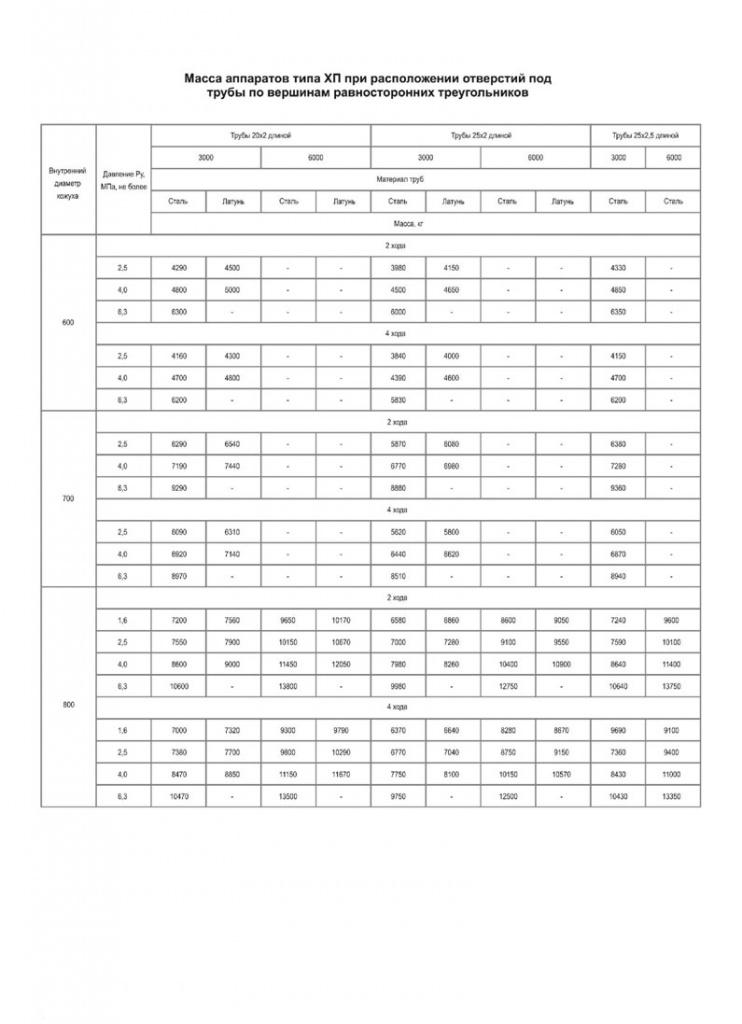

Холодильник © плавающей головкой горизонтальный (ХПГ), с кожухом диаметром 800 им. на условное давление в трубах 1.0 МПа и в кожу 4.0
МПа, исполнения по материалу МЗ, с гладкими теплообменными трубами Г), диаметром 20 мы, длиной 6 м, расположенными по вершинам
равносторонних треугольников (7), 4-х ходовой по трубному пространству; климатического исполнения (У), с деталями для крепления теплоизоляции.

Холодильник 800 ХПГ-1,0-4,0-МЗ/ОГ-6-Т-4-У-И ТУ 3612-023-00220302-00
Холодильник с плавающей головкой вертикальный (ПВ), с кожухом диаметром 325 им, на условное давление в трубах 06 МПа и в кожухе 40
МПа, исполнения по материалу М с гладкими теплообменными трубами (Г), диаметром 25 ми, длиной 3 м, расположенными по вершинам квадратов (К), 2-х ходовой по трубному пространству. климатического исполнения (1), без деталей для крепления теплоизоляции


Холодильник 325 ХПВ-0,6-40-И1/257-3-К-2-Т ТУ 3612-023-00220302-00

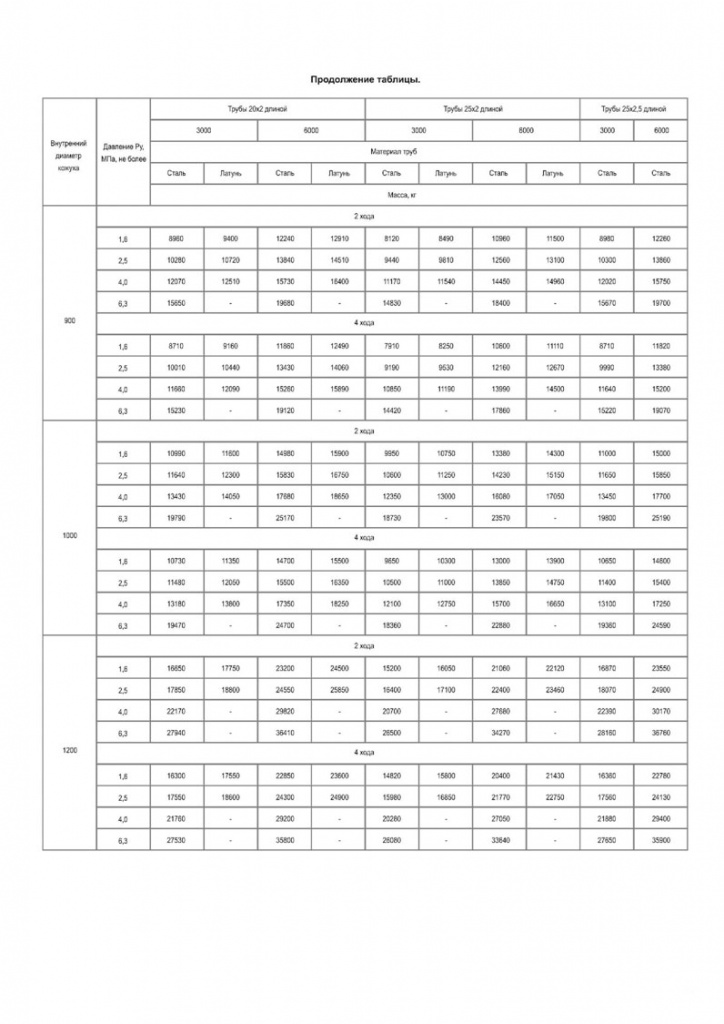

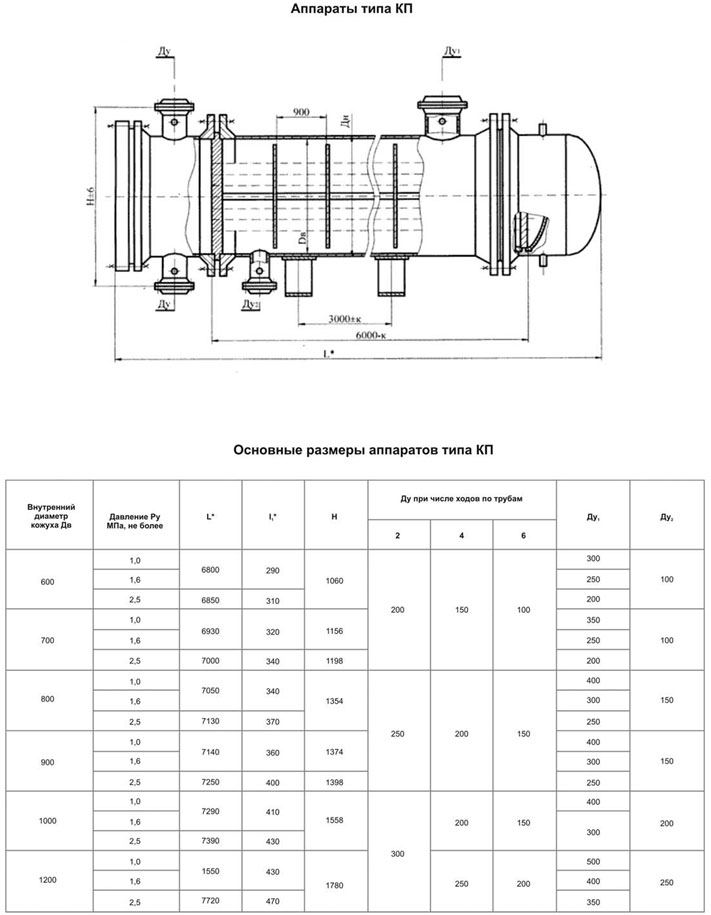

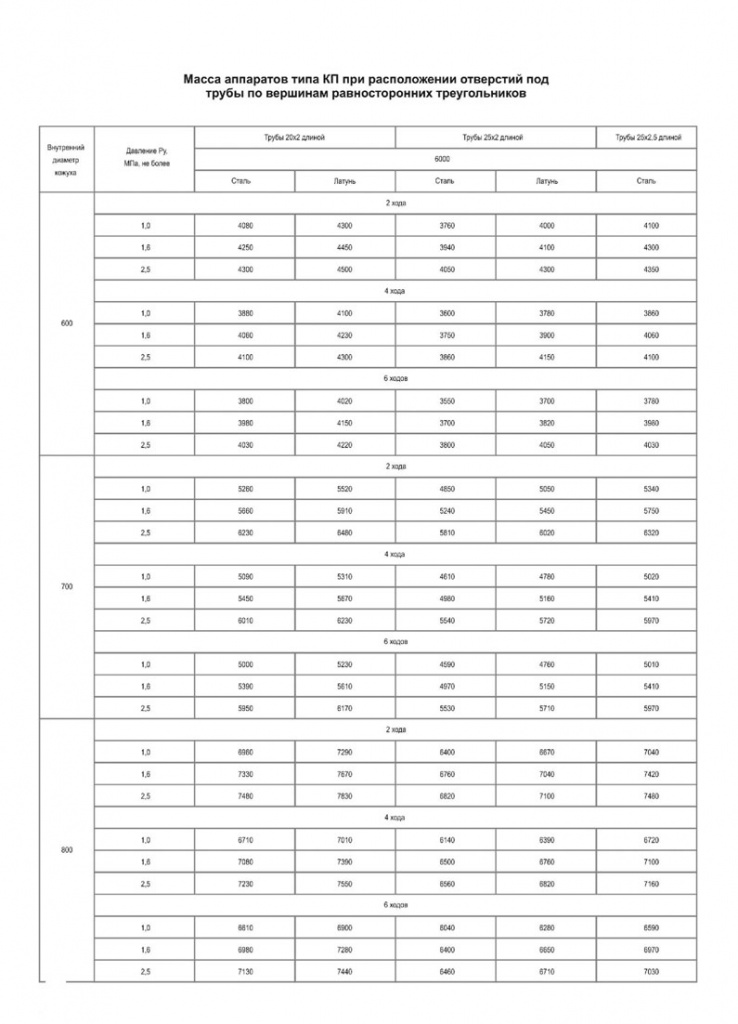

Конденсатор с плавающей головкой (КП), с кожухом диаметром 600 ми, на условное давление в трубах 10 МПа и кожухе 2.5 МПа, исполнения по
материалу М2, © гладкими теплообменными трубами (Г), диаметром 25 мм, длиной бм, расположенными по вершинам равносторонних треугольников (Т), 6-ти ходовой по трубному пространству; климатического исполнения (У), с деталями для крепления теплоизоляции


Конденсатор 600 КП-1,0-25:и12/25Г-6--6-5-И ТУЗВ 12-023-00220302-00

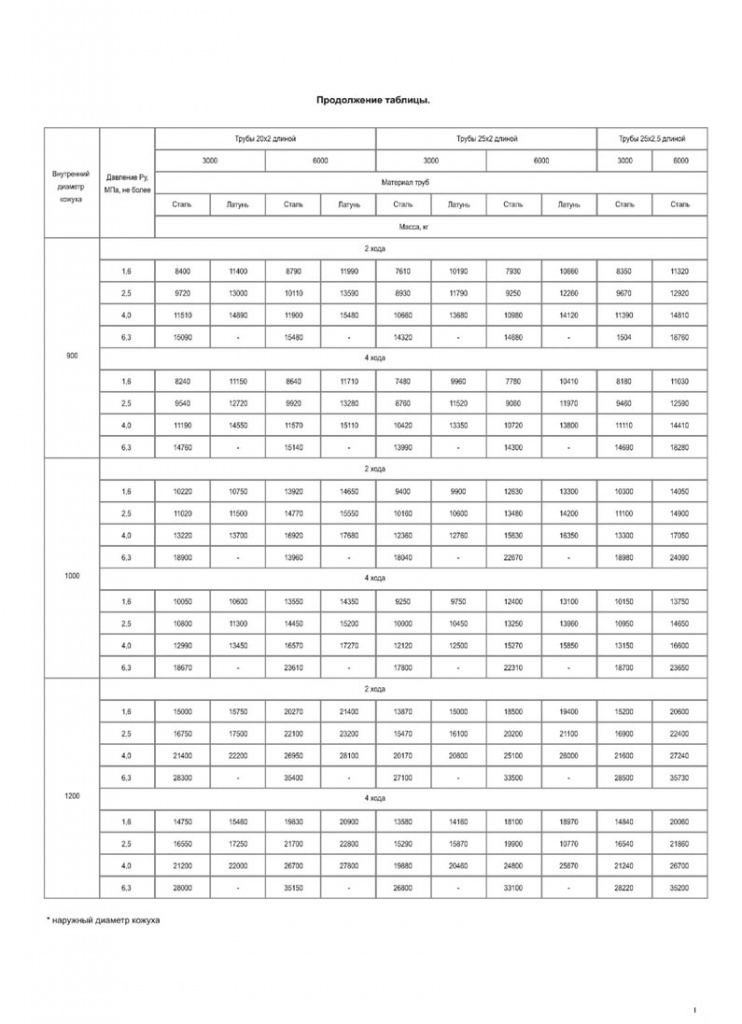

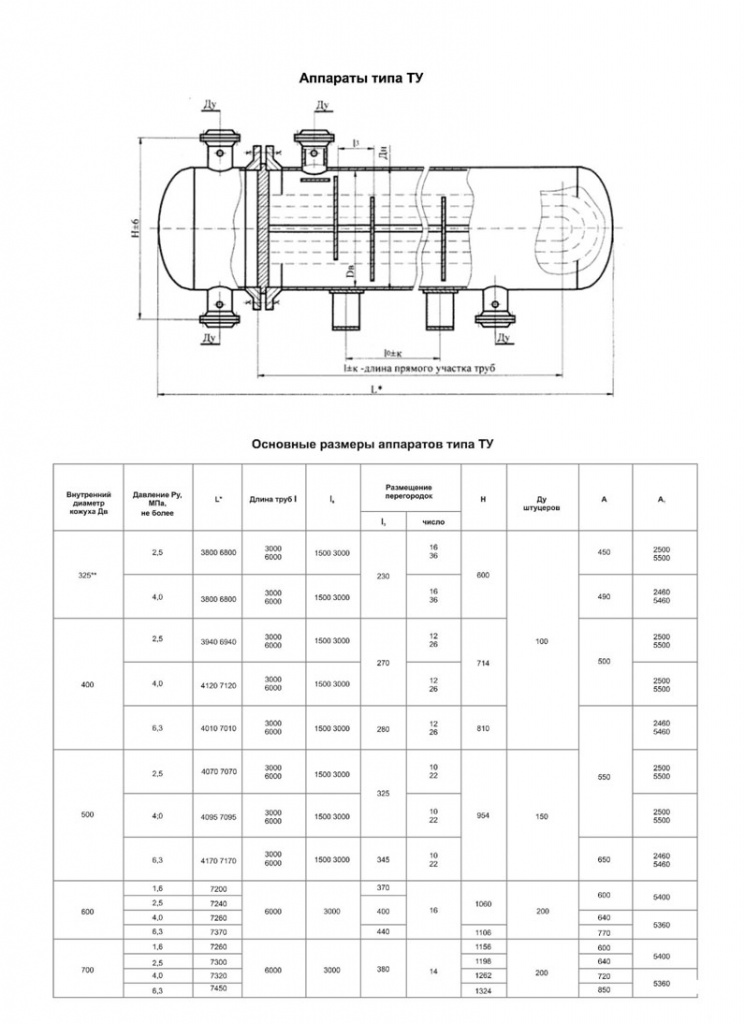

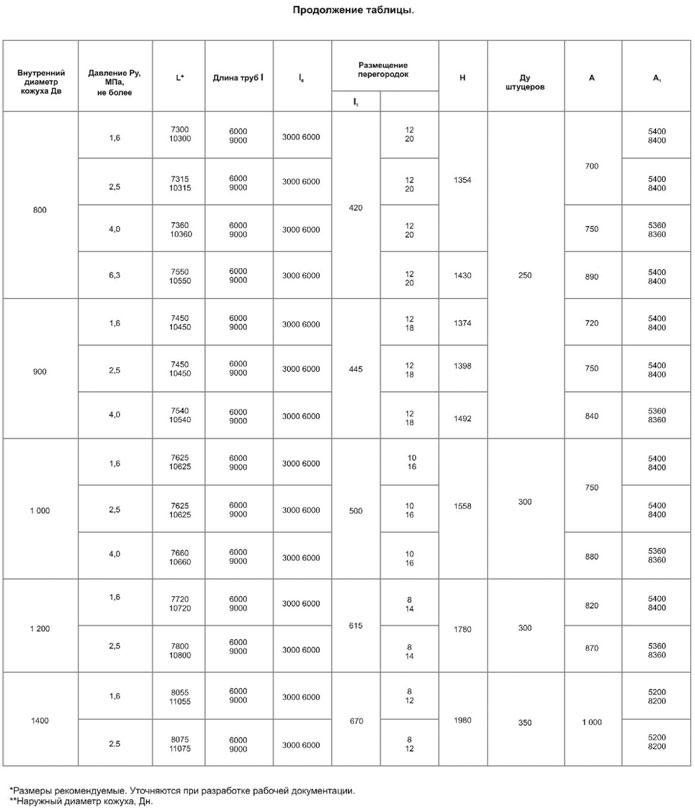

Для аппаратов с И-образными трубами.
Теплообменник с образными трубами (ТУ) с кожухом диаметром 1400 мы, на условное давление в трубах и кожухе 1.6 МПа, исполнения по
‘материалу М!, с гладкими теплообменными трубами (Г), диаметром 25 мм. длиной 6м, расположенными по вершинам равносторонних треугольников
(1), 2-х ходовой по трубному пространству, климатического исполнения (У), С деталями для крепления теплоизоляции


Теплообменник 1400 ТУ-1.6-М4/25Г-5-7-5-И ТУ 3642-023-00220302-00

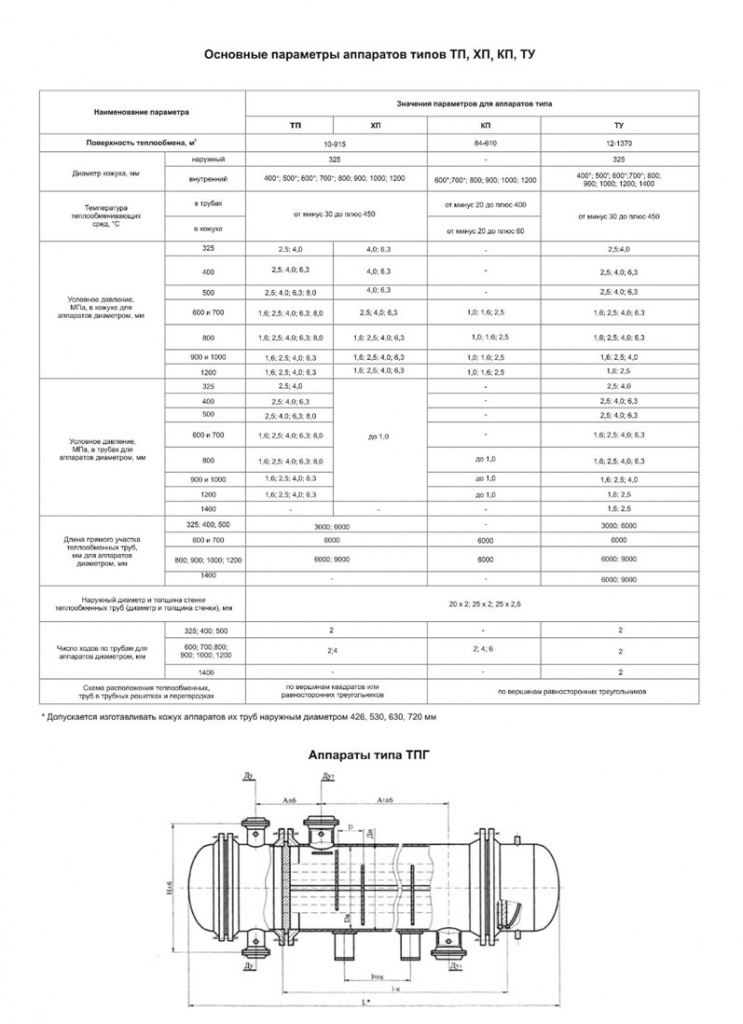

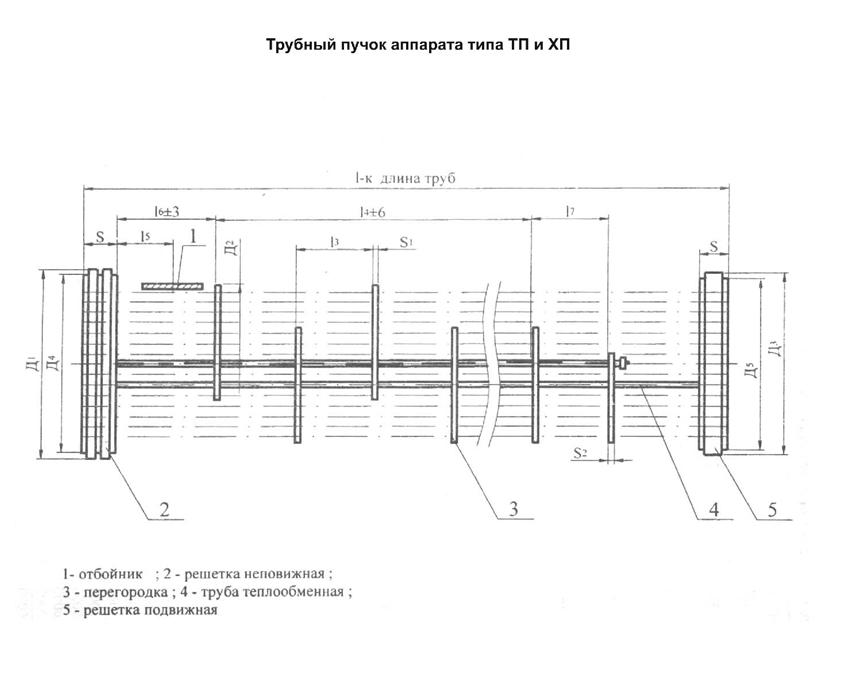

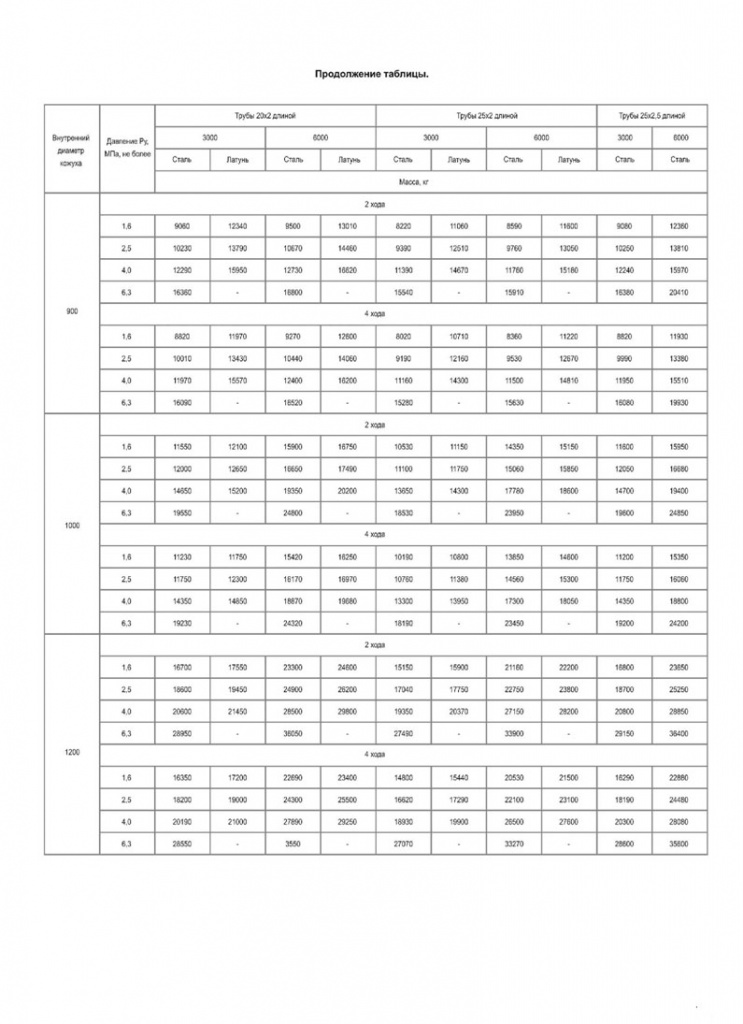

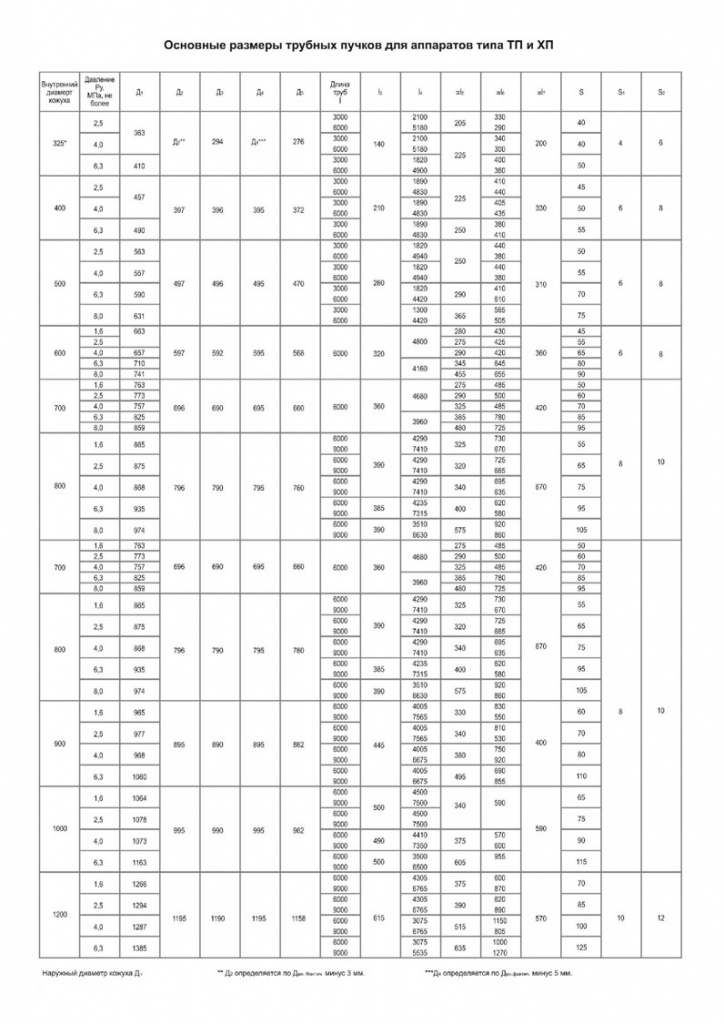

Пример условного обозначения трубного пучка при заказе (в случае ого самостоятельной поставки)

Пучок трубный для теплообменника © плавающей головкой горизонтального (ТПП, с кожухом диаметром 1000 ми, на условное давление в трубок и кожухе 25 МПа, исполнения по материалу М. с гладкими теплообменными трубами), диаметром 25мм, длиной 6 м. расположенными по вершинам квадратов). 4% ходовой по трубному пространству климатического исполнения (1)


Пучок трубный 1000. ТПГ-2,5-М+12,МЧ/25Г4 00220302.00
Пучок трубный для холодильника с плавающей головкой вертикальный (КПВ), с кожухом диаметром 500 ми. на условное давление в трубах 10
МПа и кожуха 25 МПа, исполнения по материалу МЗ, с гладкими теплообменными трубами (Г, диаметром 25 мы, длиной 3 м. расположенными по вершинам квадратов, 2-х ходовой по трубному пространству климатического исполнения (у)

Пучок трубный 500ХПВ-1,0.2,5-М3/25Г-3-К-2-У ТУ 3612-023-00220302.00
Пучок трубный для конденсатора с плавающей головкой (КП), с кожухом. диаметром 1200 мы, на усповное давление в трубах 1.0 МПа и в кожухе 25
МПа, исполнения по материалу М. с гладкими теплообменными трубами (С. диаметром 26 мы, длиной 6 м, расположенными по вершинам равносторонних треугольников (7. 2% ходовой по трубному пространству. климатического исполнения (У)

Пучок трубный 7200 КП-1,0-5-М 1/257-61:2-У ТУ 3612-023-00220302-00

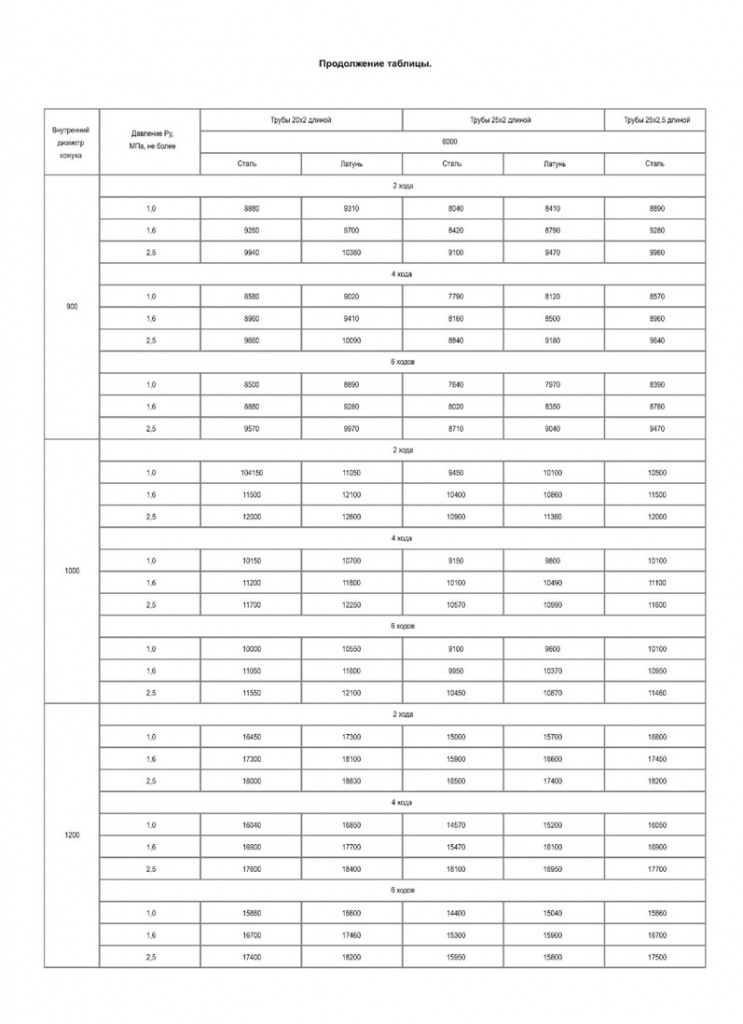

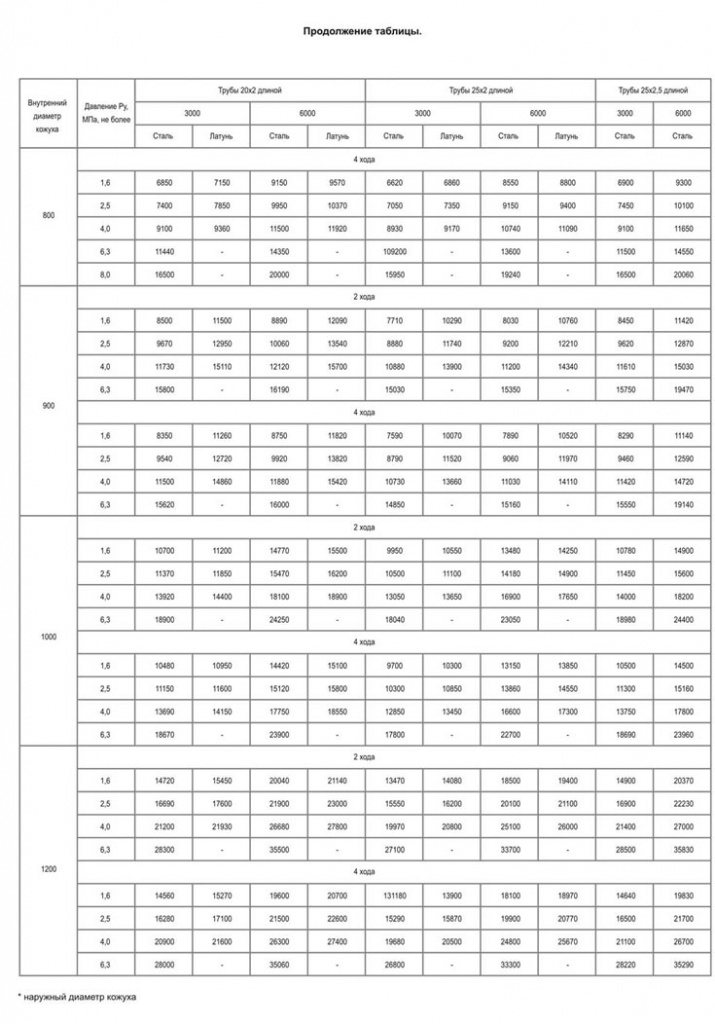

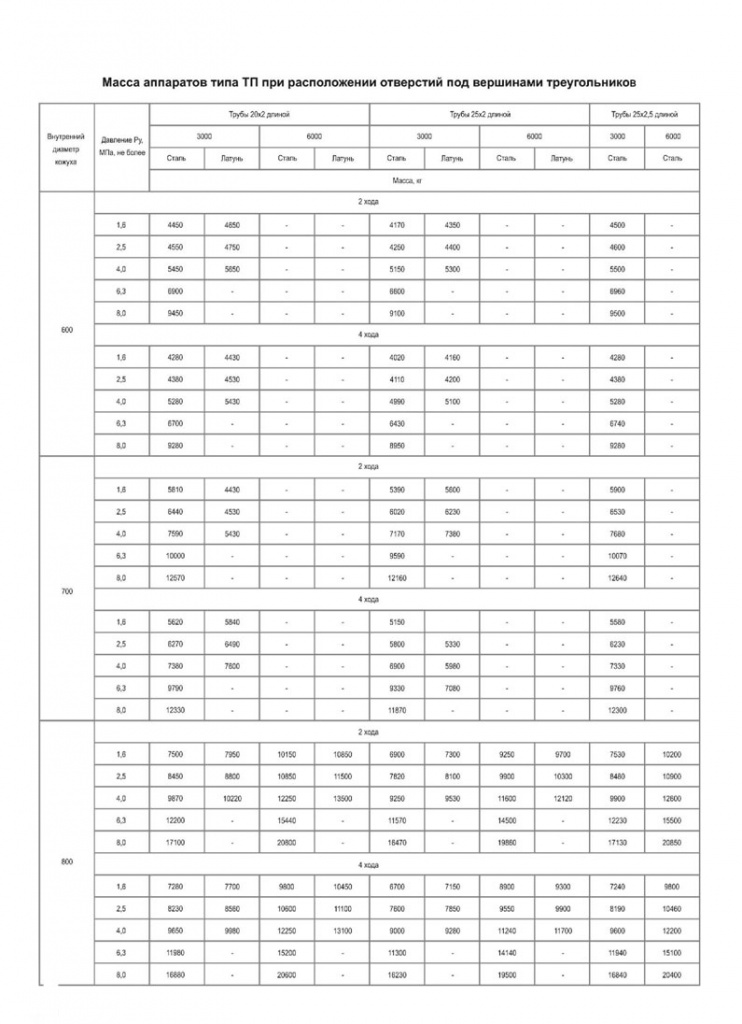

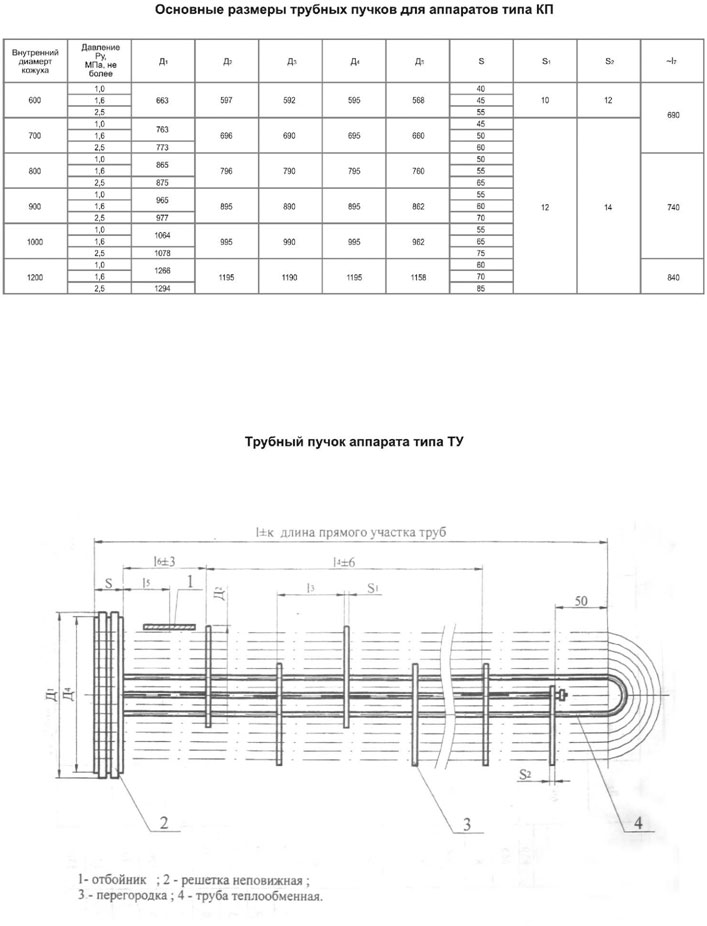

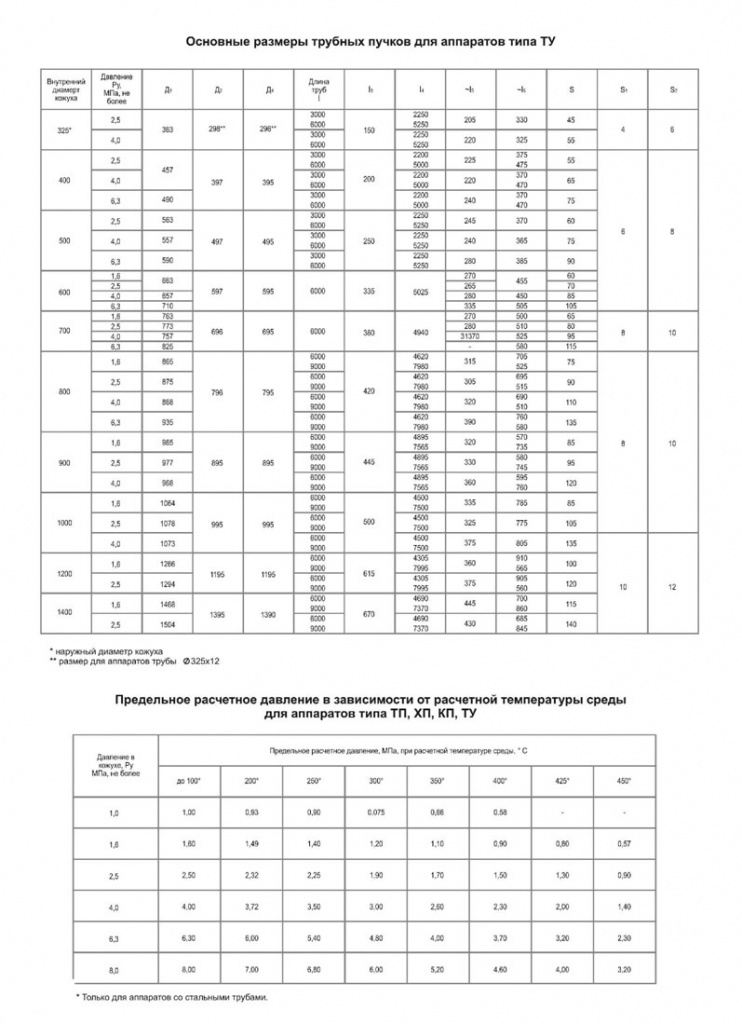

Пучок трубный теплообменника с (/-образными трубами (ТУ), с кожухом. диаметром 1400 мы, на условное давление в трубах и кожухе 2.5 МПа,
исполнения по материалу М. с гладкими теплообменными трубами (Г) диаметром 25 мм, длиной 6 м. расположенными по вершинам равносторонних треугольников (), 2% ходовой по трубному пространству климатического исполнения (У):

Пучок трубный 1400 ТУ-2,5-М-/257:6-7-2У ТУ 3612-023-00220302-00

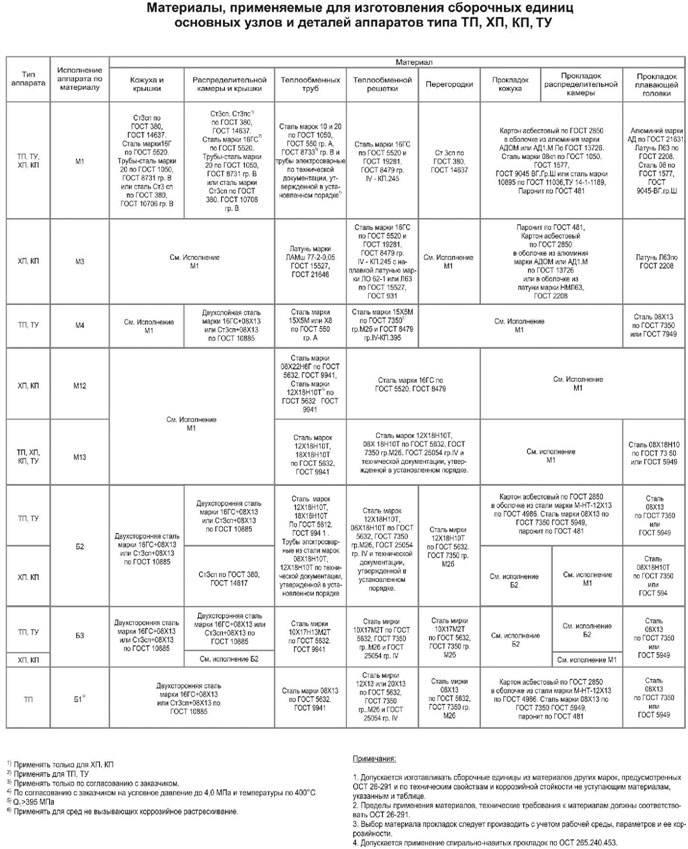

При выборе аппаратов производятся теплотехнические расчеты, в также выбираются материалы, обеспечивающие стойкость в отношении  коррозионного воздействия сред. Выбор аппаратов осуществляется разработчиком настоящих технических условий на основании бланка
заказа, приведенного в обязательном приложении.

Допускается осуществлять выбор аппаратов проектной организации применяюшей данный вид оборудования, при этом ответственность за
правильный выбор аппаратов несет эта организация

При заказе аппаратов и трубных пучков (при их самостоятельной поставке) должен представляться бланк заказа по форме, приведенной в
