Аппараты теплообменные кожухотрубчатые специального назначения. Конденсатооры вакуумные по ТУ 3612-007-00220302-99

Конденсаторы предназначены для конденсации сред под вакуумом в технологических процессах нефтяной, химической, нефтехимической, газовой
и других отраслях промышленности и изготавливаются для внутрироссийских и зарубежных поставок.

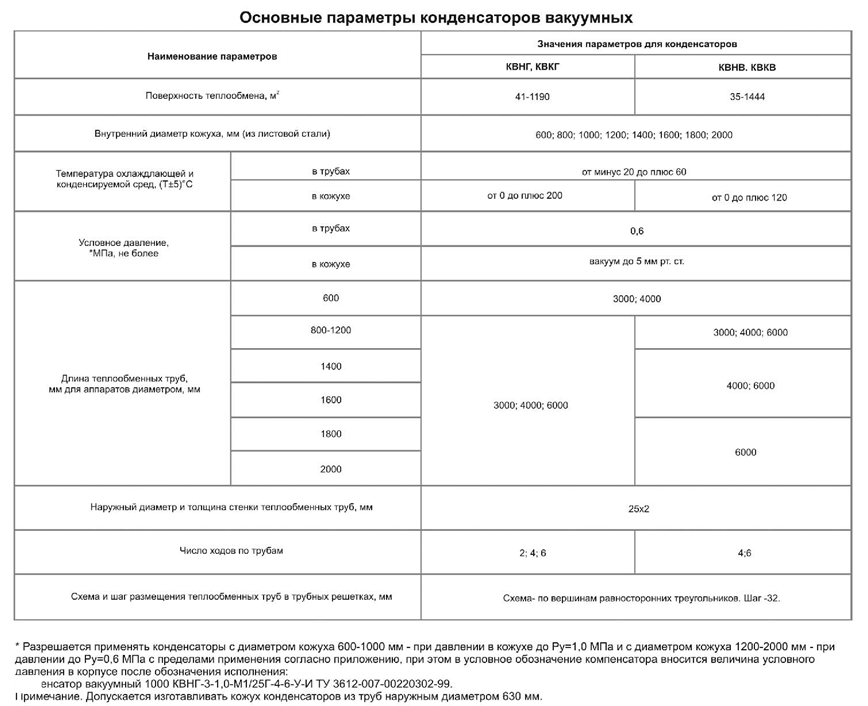

Конденсаторы изготавливаются двух видов: горизонтальные и вертикальные.

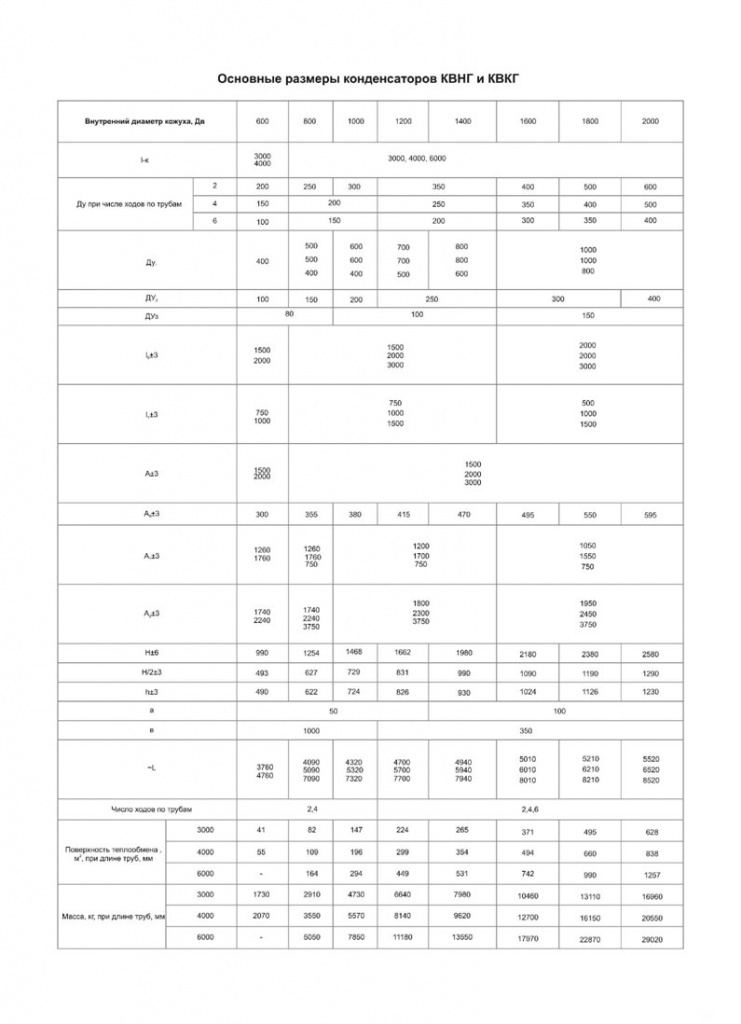

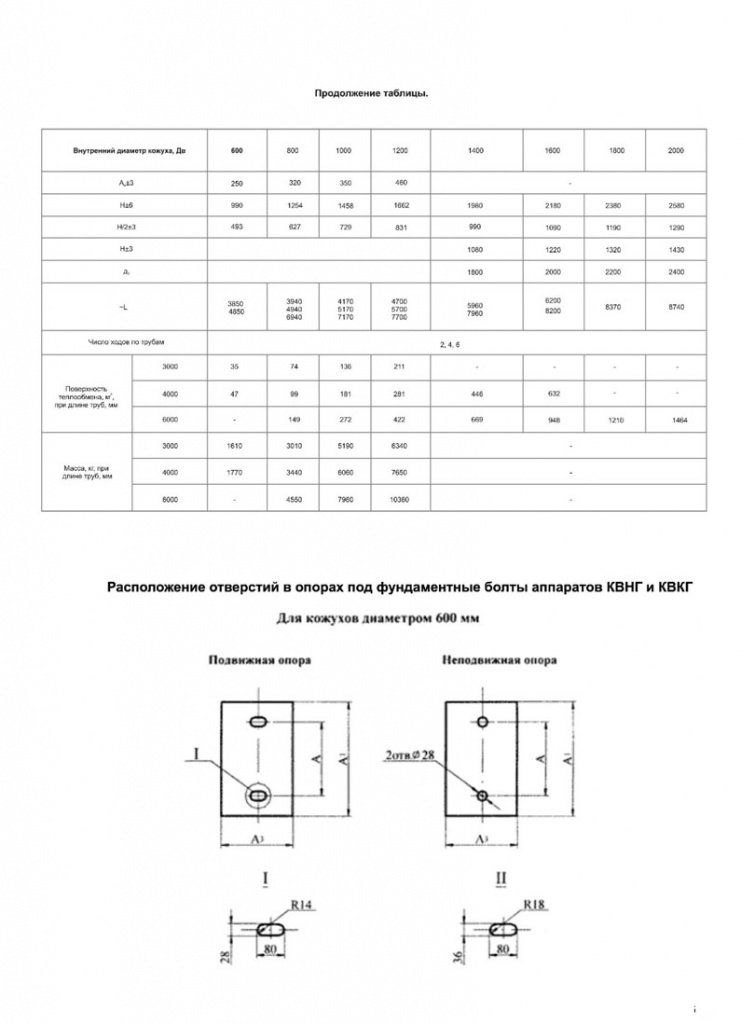

В зависимости от конструкции конденсаторы горизонтальные могут изготавливаться в четырех исполнениях:

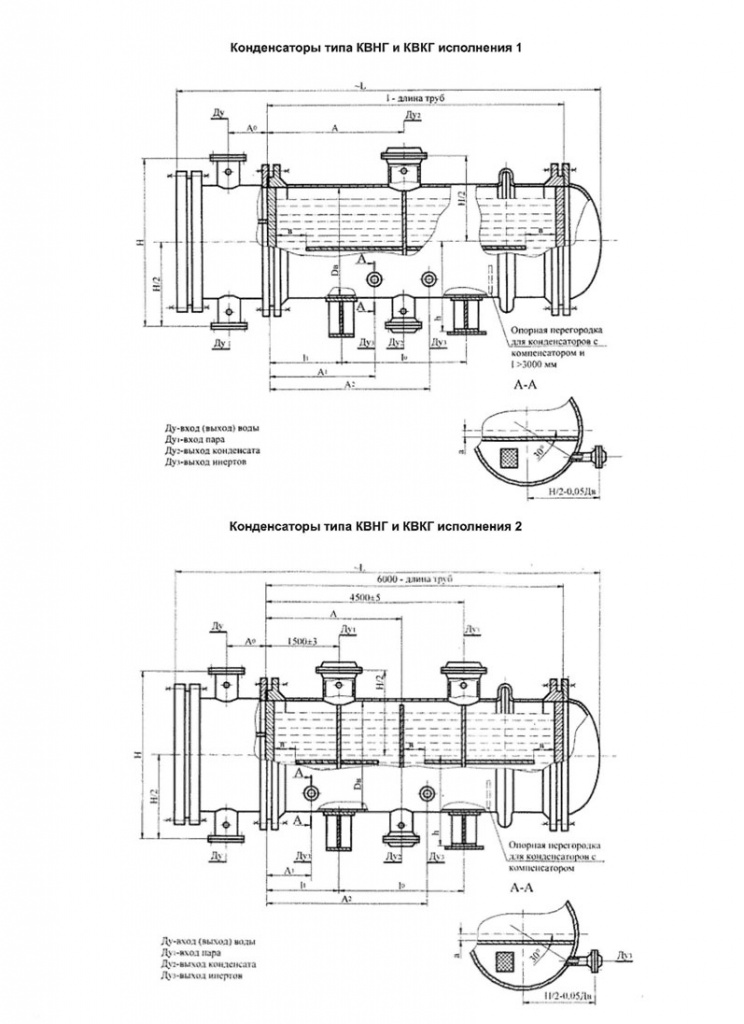

- исполнение 1-с разъемной распределительной камерой, плоской крышкой и кожухом диаметром 600-1200 мм при длине теплообменных труб 3000 и 4000 мм;
- исполнение 2-с разъемной распределительной камерой, плоской крышкой и кожухом диаметром 800-1200 мм при длине теплообменных труб 6000 мм;

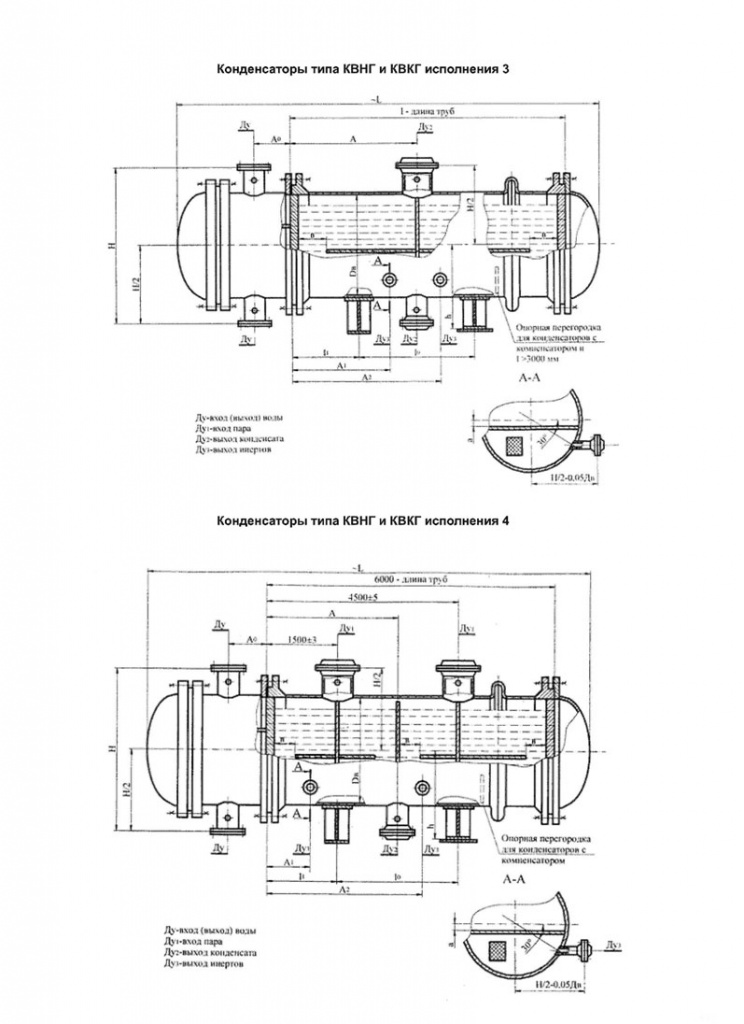

- исполнение 3-с разъемной распределительной камерой, эллиптической крышкой и кожухом диаметром 1400-2000 мм при длине теплообменных труб 3000 и 4000 мм;
- исполнение 4-с разъемной распределительной камерой, эллиптической крышкой и кожухом диаметром 1400-2000 мм при длине теплообменных труб 6000 мм.

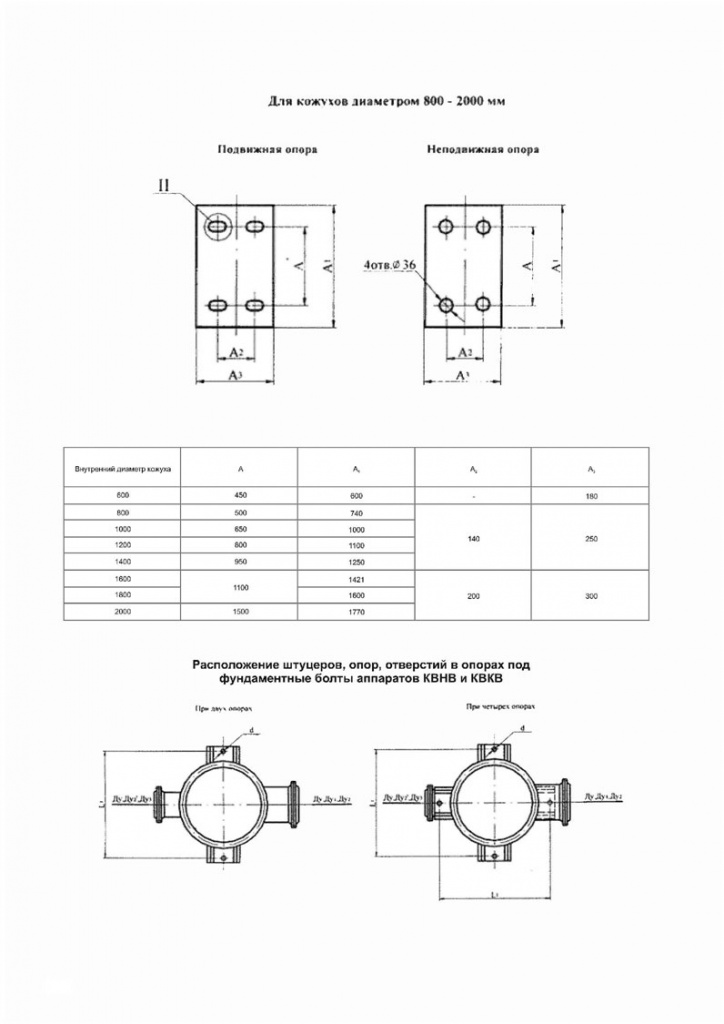

Конденсаторы вертикальные с диаметром кожуха 600-1200 мм выполняются со смещенным трубным пучком, с диаметром кожуха 1400-2000мм - с расширением кожуха в зоне входа пара.

В зависимости от конструкции распределительных камер конденсаторы вертикальные могут изготавливаться в двух исполнениях:
- исполнение 1-с разъемной распределительной камерой, плоской крышкой и кожухом диаметром 600-1200 мм;
- исполнение 2-с разъемной распределительной камерой, эллиптической крышкой и кожухом диаметром 1400-2000 мм.

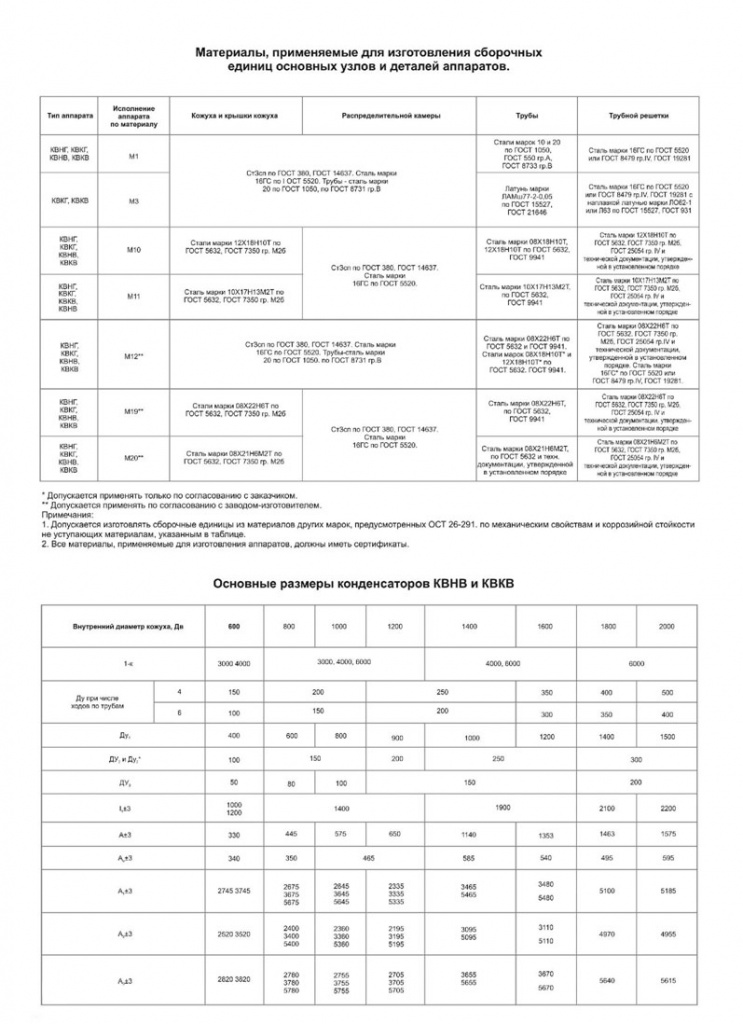

В конденсаторах применяются теплообменные трубы гладкие (Г).

Конденсаторы могут эксплуатироваться в условиях макроклиматических районов с умеренным и тропическим климатом. Климатическое исполнение «У» и «Т», категория изделия 1 по ГОСТ 15150.

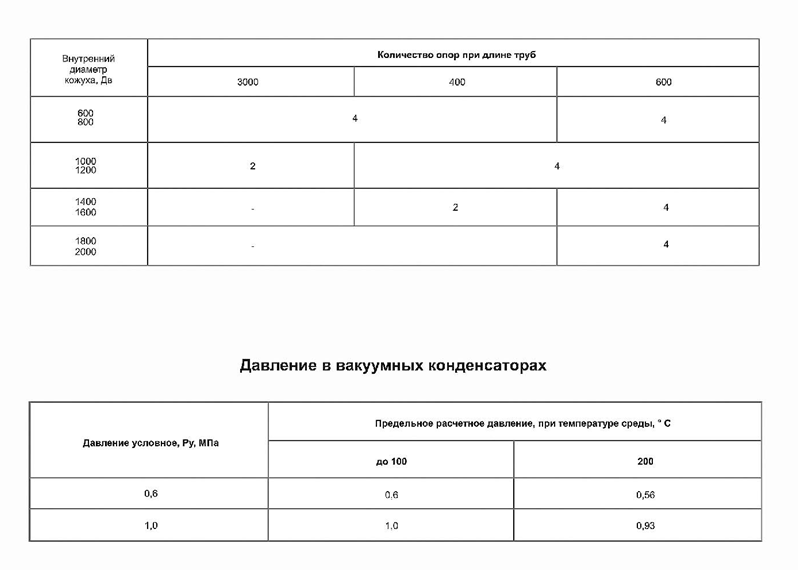

Конденсаторы рассчитаны на установку в географических районах сейсмичностью до 7 баллов по принятой в РФ 12-ти бальной шкале.
Конденсатор вакуумный с неподвижными трубными решетками, вертикальный (КВНВ), исполнения 1, с кожухом диаметром 1000 мм, исполнения по материалу М10, с гладкими теплообменными трубами (Г) диаметром 25 мм, длиной 4 м, шестиходовой по трубам, климатического исполнения (Т), без деталей для крепления теплоизоляции:
При заказе аппаратов должен представляться опросный лист по форме, приведенной в приложении.
По требованию потребителей допускается:
1. устанавливать дополнительные штуцера диаметром D <= 90 мм, но не более 0,1D, где D - диаметр аппарата.
2. принимать уменьшенный диаметр одного или нескольких штуцеров (увеличение диаметра штуцеров не допускается);
3. уплотнительную поверхность аппаратных фланцев и фланцев штуцеров выполнить «шип-паз:
4. производить крепление труб в трубных решетках обваркой с развальцовкой (при отсутствии специального указания тип соединения труб с трубными решетками выбирает предприятие-изготовитель);
5. не устанавливать детали для крепления теплоизоляции;
