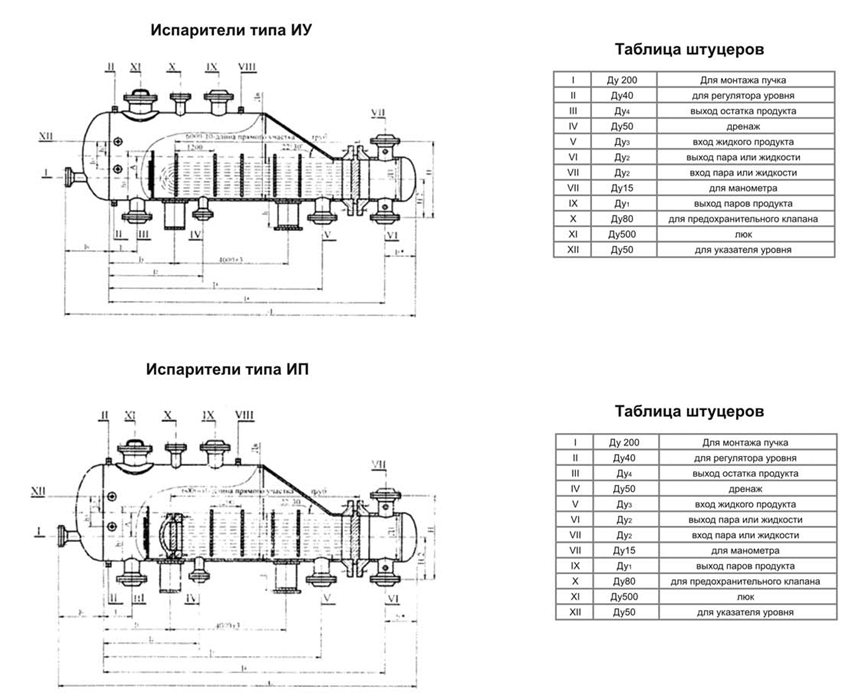

Испарители с паровым пространством и трубные пучки к ним
Аппараты предназначены для испарения технологических сред в процессах нефтяной, химической, нефтехимической, газовой и других
отраслях промышленности и изготавливаются для внутри российских и зарубежных поставок,
Аппараты могут эксплуатироваться в условиях макроклиматических районов с умеренным и тропическим климатом. Климатическое исполнение
«У» и «Т», категория изделия 1 по ГОСТ 15150.
Аппараты рассчитаны на установку в географических районах сейсмичностью до 7 баллов по принятой в Ро 12-ти бальной шкале.
Пример условного обозначения теплообменного аппарата при заказе:
Испаритель с паровым пространстве с плавающей головкой (ИП), с кожухом диаметром 1800 мм, на условное давление в кожухе 1,6 МПа, в
трубах 2.5 МПа, исполнения по материалу М1, с теплообменными трубами диаметром 25 ‘мм, длиной 6м 4-х ходовой по трубному пространству,
климатического исполнения (У), с деталями для крепления теплоизоляции:
Испаритель с паровым пространством 1800ИП-1,6-2,5-М 1/25-6-4-У-И ТУ 3612-013-00220302-99
Испаритель с паровым пространством с У-образными трубами (ИУ), с кожухом диаметром 1200 мм, на условное давление в кожухе 2.5 МПа, в
трубах 2.5 МПа, исполнения по материалу М4, с теплообменными трубами диаметром 20 `мм. длиной 6 м, 2-ходовой по трубному пространств:
климатического исполнения (1), без деталей для крепления теплоизоляции
Испаритель с паровым пространством 1200ИУ-2,5-2,5-М4/20-6-2-Т ТУ 3612-013-00220302-99

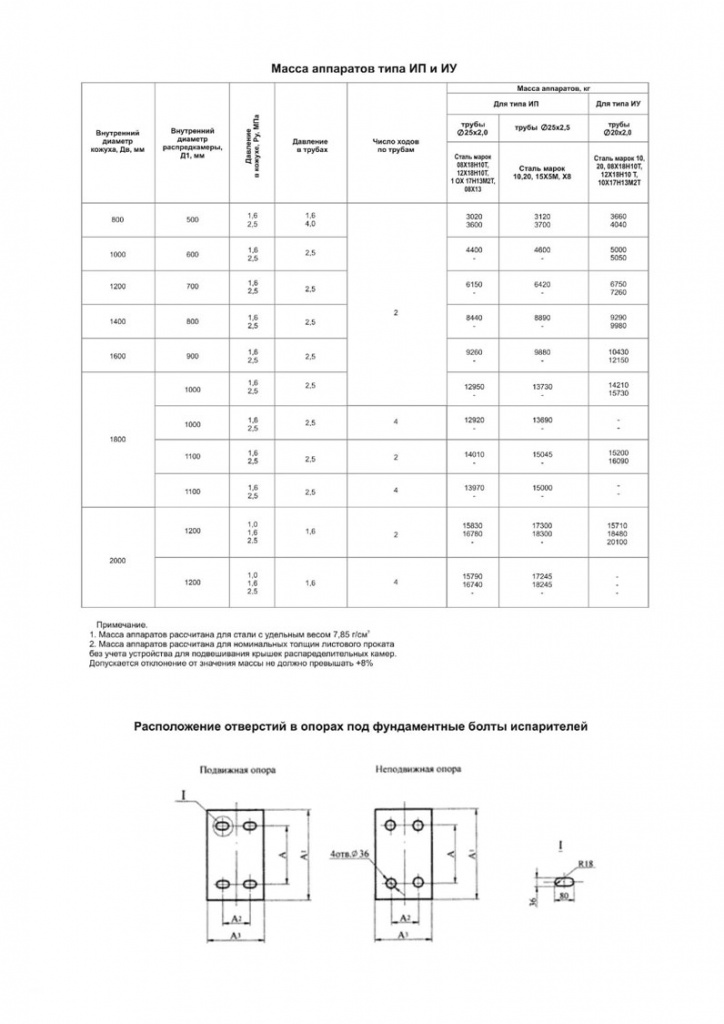

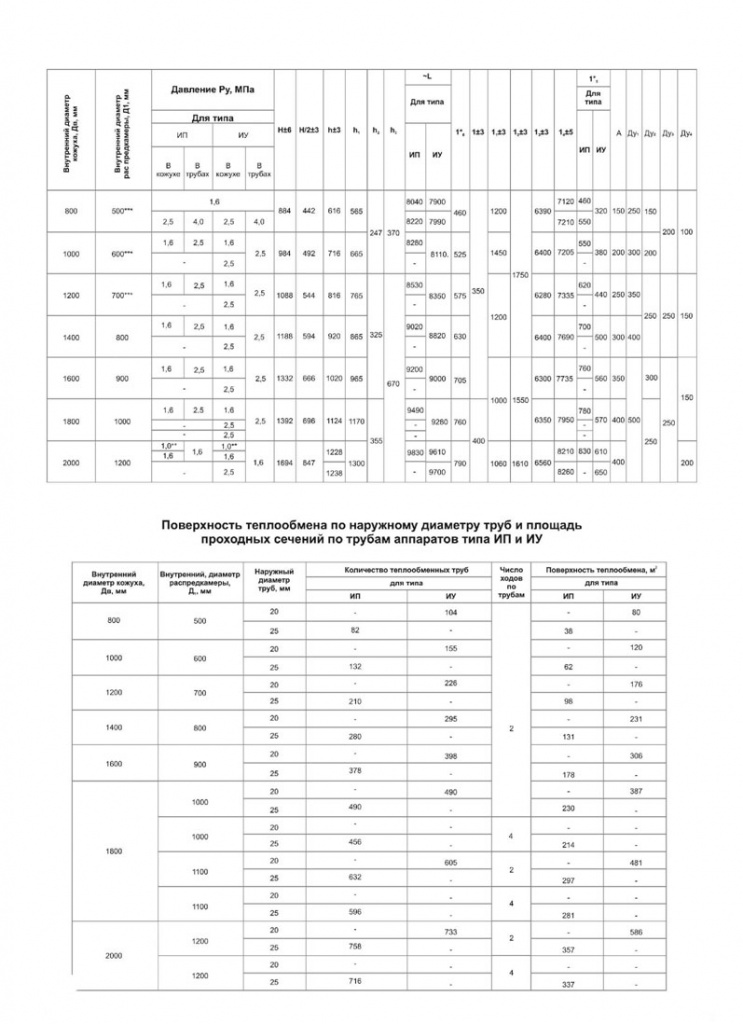

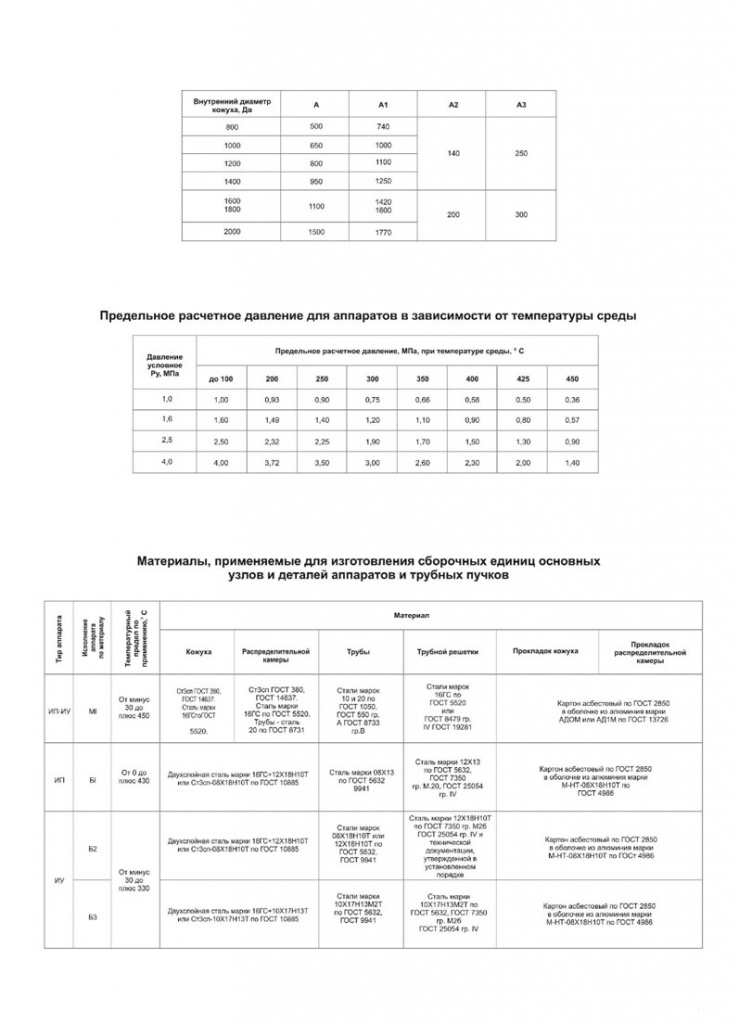

При заказе аппаратов должен представляться опросный лист по форме, приведенной в приложении.
По требованию потребителя допускается:
1. Устанавливать дополнительные штуцера диаметром 0ус80 ми, но не более 0.1 D, где D - диаметр аппарат
2. Принимать уменьшенный диаметр одного или нескольких штуцеров (увеличение диаметра штуцера не допускается):
3. Уплотнительную поверхность аппаратных фланцев и фланцев штуцеров выполнять «шип-таз»
4. Принимать расположение опор по отношению к штуцерам, отличное от расположения между опорами;
5. Производить крепление труб в трубных решетках обваркой с развальцовкой (при отсутствии специального указания тип соединения
труб с трубными решетками выбирает предприятие-изготовитель)
6. Не устанавливать детали для крепления теплоизоляции.
Заказ аппаратов с вышеперечисленными конструктивными изменениями должен производится по форме, приведенной в приложении.
Примечание. Допускается изготавливать аппараты и трубные пучки на конкретные расчетные условия, приведенные в опросном листе или бланке
заказа, с сохранением основных размеров и исполнений по материалу согласно условному обозначению заказного аппарата. При этом массу
аппаратов определяют, исходя из расчетных значений давления и температуры.
Пример условного обозначения трубного пучка для теплообменного аппарата при заказе:
Пучок трубный (ПТ) для испарителя с паровым пространством с плавающей головкой (ИП), с кожухом диаметром 1800 мм, на условное
давление 1.6 МПа (указывается большее из давлений в трубах и корпусе), исполнения по материалу М1, с теплообменными трубами с диаметром 25
мм, длиной 6м, 4-х ходовой:
Пучок трубный ПТ 1800ИП-1,6-М1/25-6-4 ТУ 3612-013-00220302-99.
Пучок трубный (ПТ) для испарителя с паровым пространством с У-образными трубами (ИУ), с кожухом диаметром 1200 мы, на условное
давление 2.5 МПа исполнения по материалу М4, с теплообменными трубами с диаметром 20 мм, длиной м, 2-х ходовой
Пучок трубный ПТ 1200ИП-2,5-М4/20-6-2 ТУ 3612-013-00220302-99.
При заказе трубных пучков для теплообменных аппаратов должен представляться опросный лист по форме, приведенной в приложении.
