Испарители термосифонные

Испарители предназначены для испарения сред в технологических процессах нефтяной, химической, нефтехимической, газовой и других отраслях промышленности и изготавливаются для внутрироссийских и зарубежных поставок.

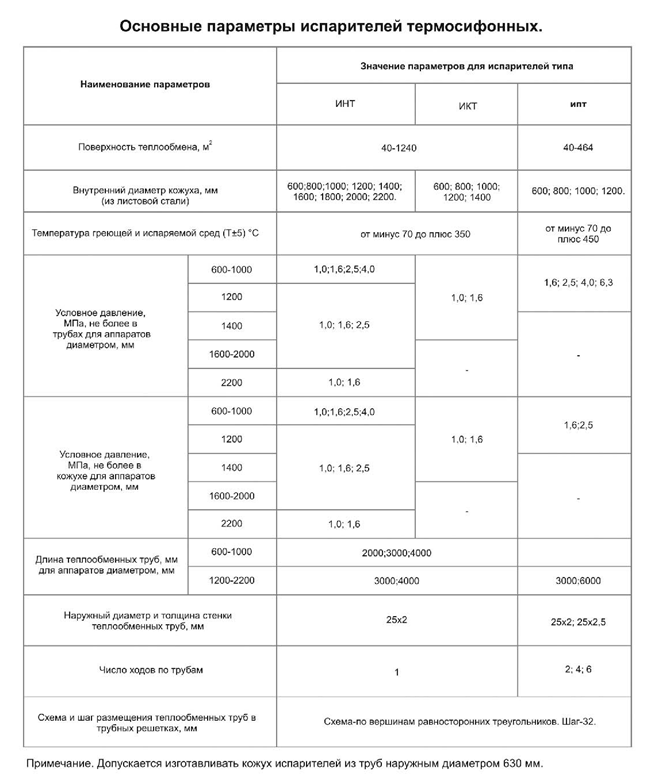

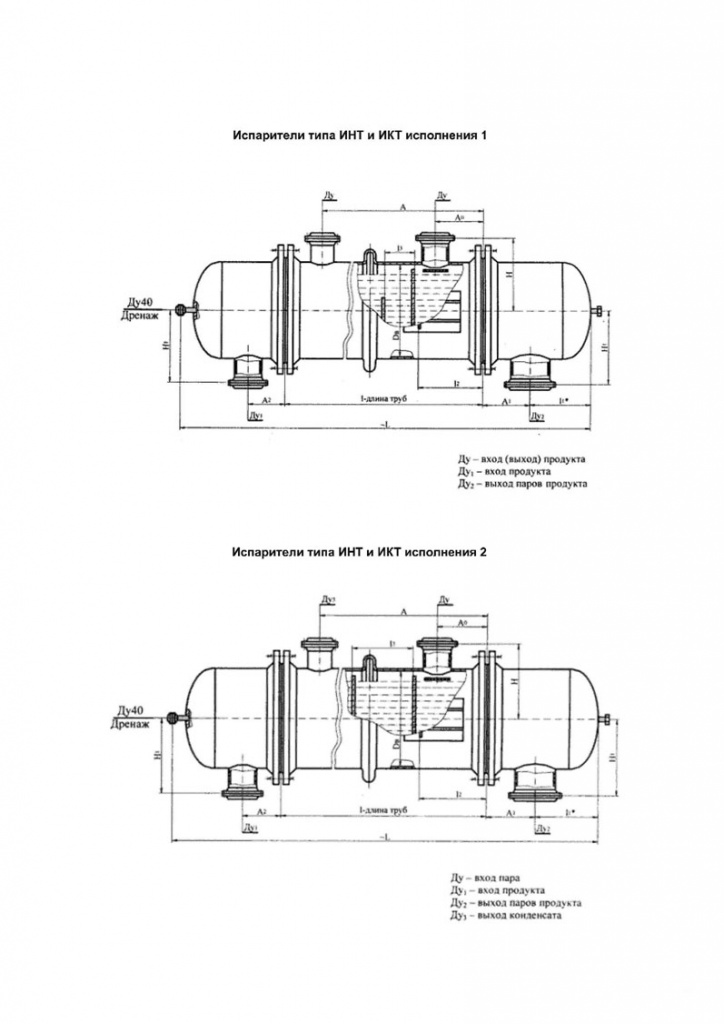

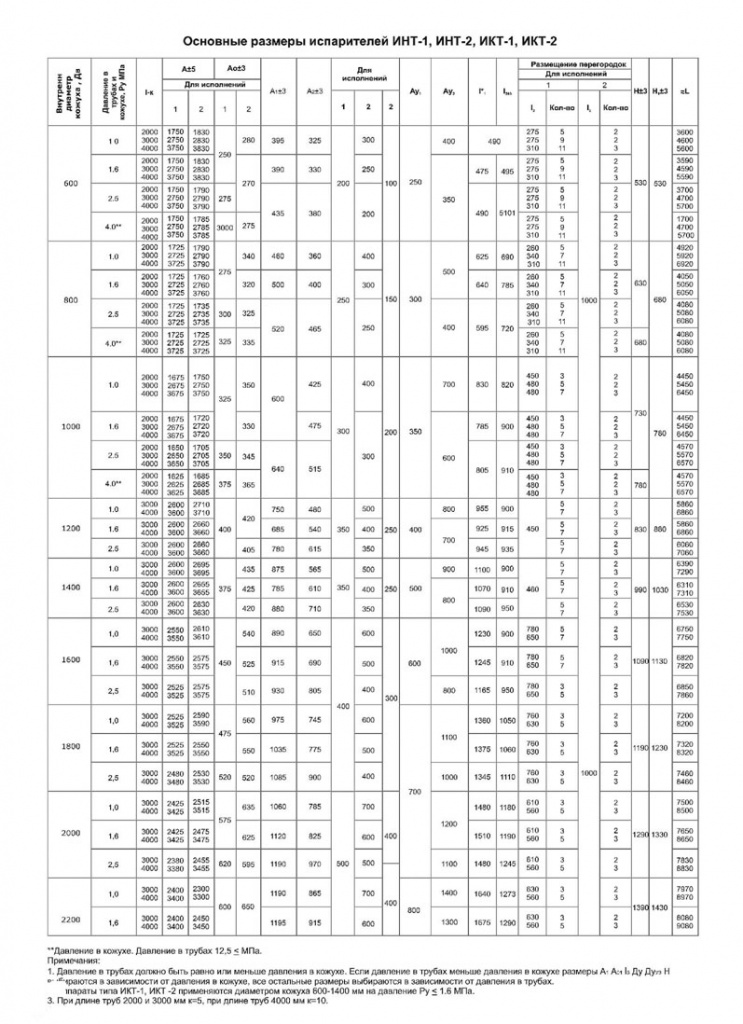

Испарители типа ИНТ, ИКТ изготавливаются следующих исполнений:

- вортикальные с жидким, газообразным, парогазовым или парожидкостным теплоносителем:
- вертикальные с паровым теплоносителем.

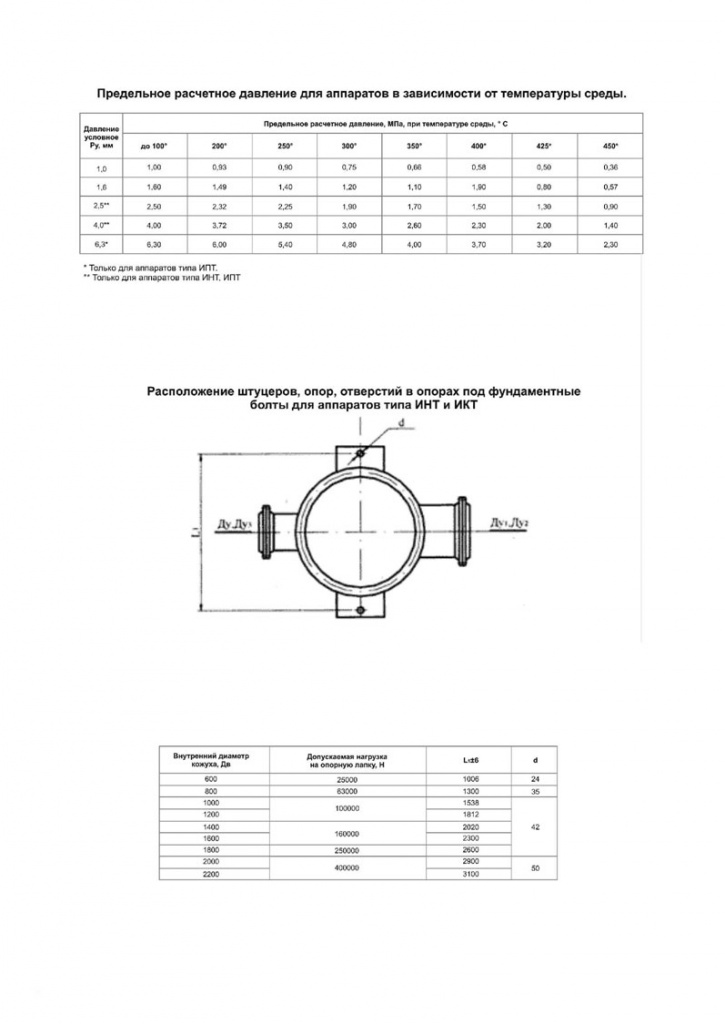

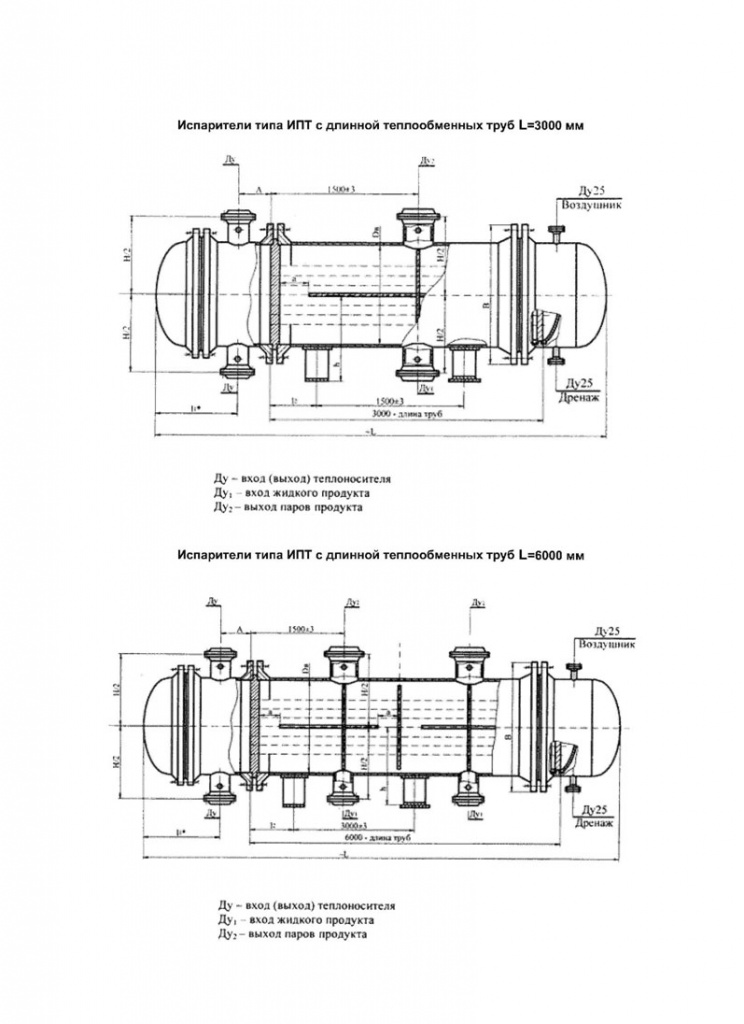

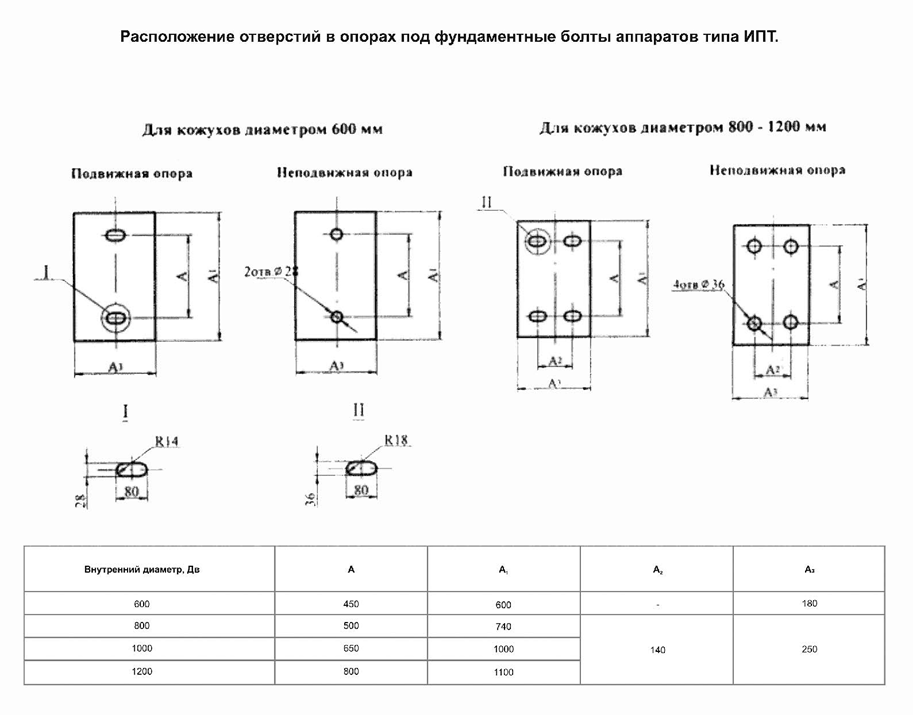

Испарители типа ИПТ изготавливаются:

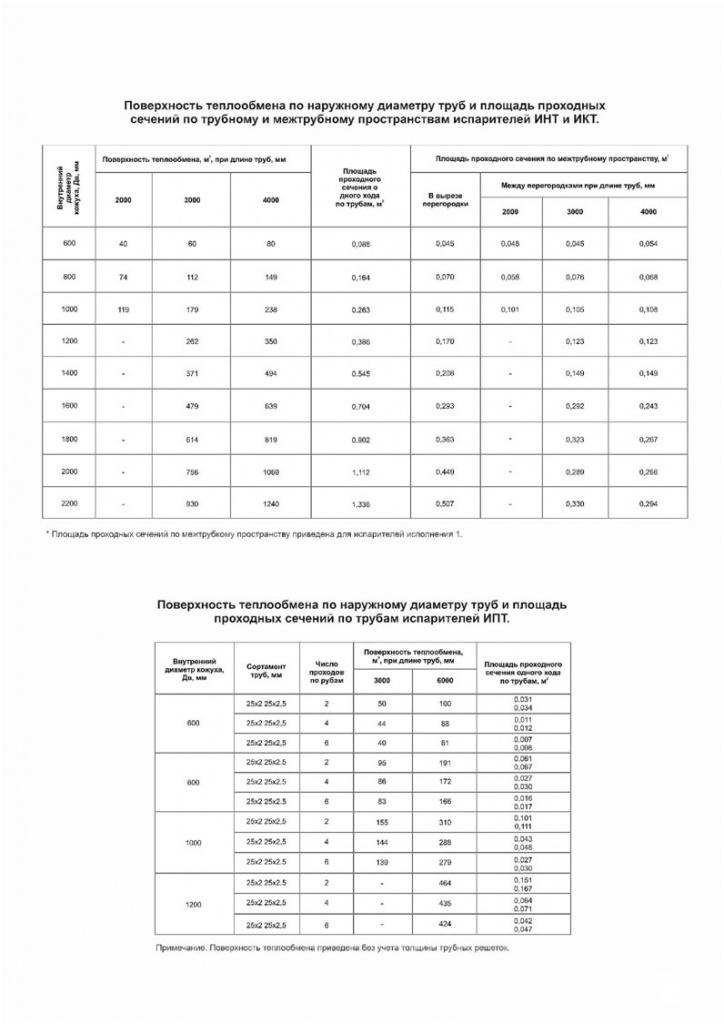

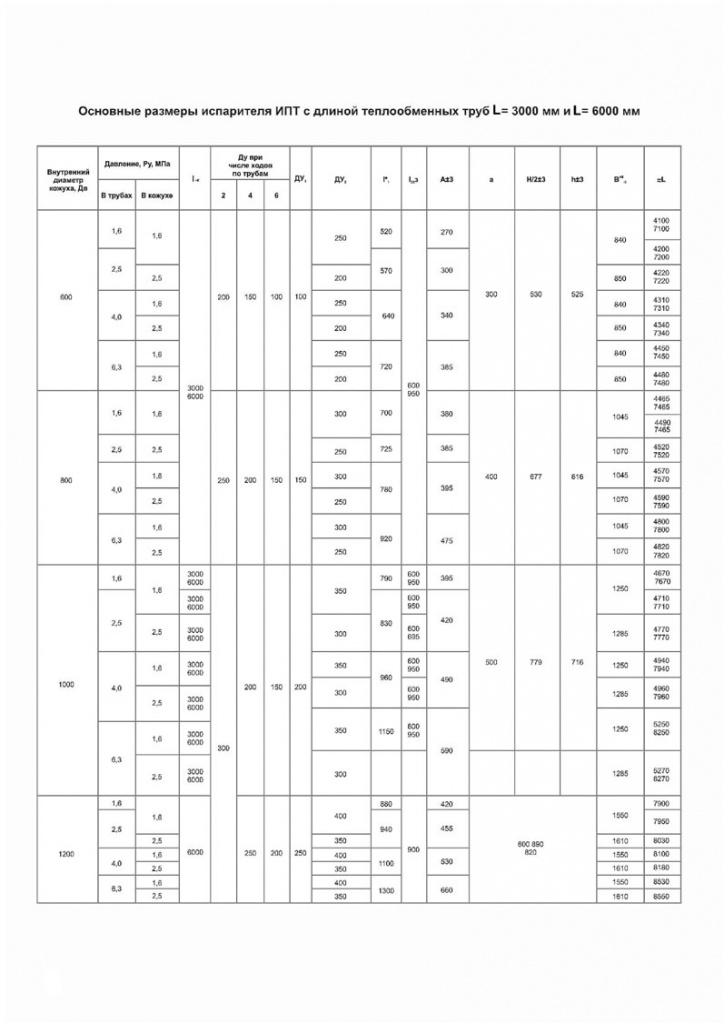

- горизонтальные с длиной теплообменных труб1=3000 мм.
- горизонтальные с длиной теплообменных труб 1=6000 мм.

В испарителях применяются теплообменные трубы гладкие (Г).

Испарители могут эксплуатироваться в условиях макроклиматических районов с умеренным и тропическим климатом. Климатическое исполнение «У» и«Т», категория изделия 1 по ГОСТ 16150.

Испарители рассчитаны на установку в географических районах с сейсмичностью до 7 баллов по принятой в РФ 12-ти бальной шкале.

Пример условного обозначения теплообменного аппарата при заказе:

Испаритель термосифонный с неподвижными трубными решетками (ИНТ), исполнения 1, с кожухом диаметром 800 им, на условное давление в трубах. 1.0 МПа, в кожухе 2.5 МПа, исполнения по материалу 3 м. одноходовой по трубам, климатического исполнения (у), с деталями для крепления
теплоизоляции:


Испаритель термосифонный с неподвижными трубными решетками и температурным компенсатором на кожухом (ИКТ), исполнения 2, с кожухом диаметром 1400 ми, на условное давление в трубах и кожухе 1.6 МПа, исполнения по материалу М, с гладкими теплообменными трубами (Г) диаметрои 25 мм, длиной 4 м, одноходовой по трубам, климатического, исполнения (), без деталей для крепления теплоизоляции:

Испаритель термосифонный 1400 ИКТ-2-1,6-16-М1/257-4-1-Т ТУ 3612-005-00220802-98

Испаритель термосифонный с плавающей головкой (ИПТ), с кожухом диаметром 1200 им. на условное давление в трубах 63 МПА, в кожухе 2.5 МПа, исполнения по материалу М. с гладкими теплообменными трубами (Г) диаметром 25 мм, длиной 6 м. двухходовой по трубам, климатического испопнения (У), с деталями для крепления теплоизоляции (И).

Испаритель термосифонный 1200 ИПТ-6-2.5-М1/25Г-6-2--И ТУ 3612-005-00220302-98

При заказе аппаратов должен представляться опросный лист.

По требованию потребителя допускается:

- устанавливать дополнительные штуцера диаметром Оу 5 80 мм, но не более 0/1 D, где D - диаметр аппарата:
- применять уменьшенный диаметр одного или нескольких штуцеров. (увеличение диаметра штуцеров не допускается)
- устанавливать в аппаратах типа ИНТ, ИКТ отбойник у нижнего штуцера: вместо верхнего (в случае входа продукта в межтрубное пространство аппарата снизу)
- увеличить расстояние между перегородками в трубном пучке, но не более 1000 мм при соответствующем изменении значения среза перегородки;
- уплотнительную поверхность аппаратных фланцев и фланцев штуцеров выполнять «шип-таз» на Ру 5 4.0 МПа;
- производить крепление труб в трубных решетках обваркой с развальцовкой (при отсутствии специального указания тип соединения Труб с трубными решетками выбирает предприятие-изготовитель);
- но устанавливать детали для крепления теплоизоляции;
- устанавливать на горизонтальных аппаратах шарнирное устройство дпя подвешивания крышек для аппаратов диаметром кожуха 1000, 1200 им.
