Подогреватели пароводяные и водоводяные для тепловых сетей

Подогреватели пароводяные и водоводяные, применяются для подогрева воды в системах отопления и горячего водоснабжения жилых, общественных и промышленных зданий.

Подогреватели изготавливаются в климатических исполнениях для эксплуатации в районах с умеренным климатом (У) и категорий размещения 3,4 (размещение в закрытых помещениях) по ГОСТ 15150-69.

Пример условного обозначения при заказе:

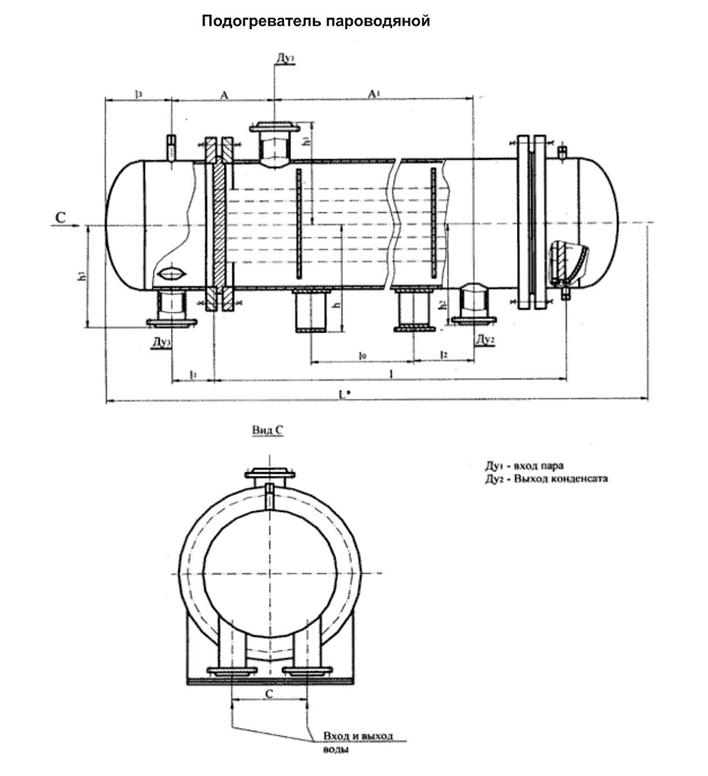

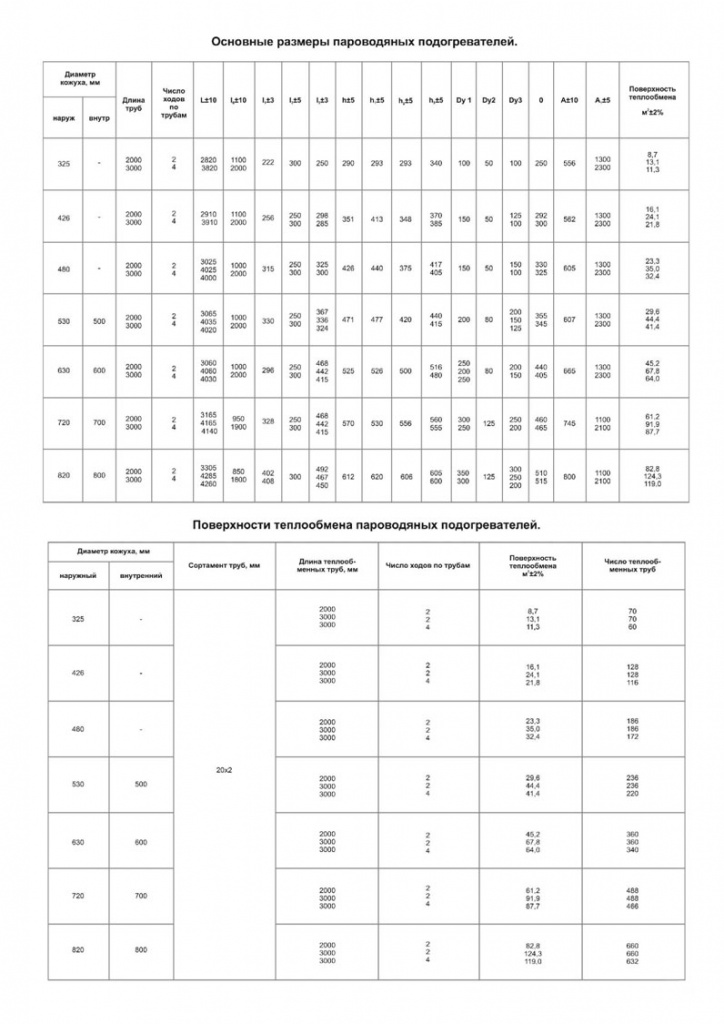

Подогреватель пароводяной (ПП), с диаметром кожуха 630 мм, с теплообменными трубами длиной 3 м, 2-х ходовой по трубному пространству, с деталями для крепления тепловой изоляции.

Подогреватель 630 ПП - 3-2 И ТУ 26-02-1163-95

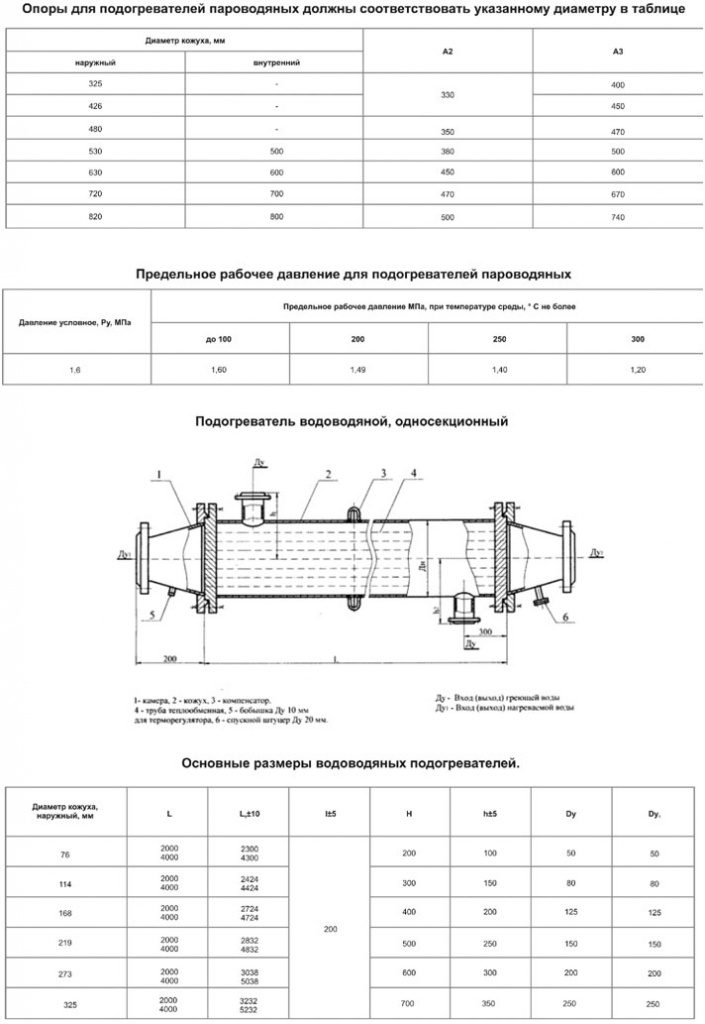

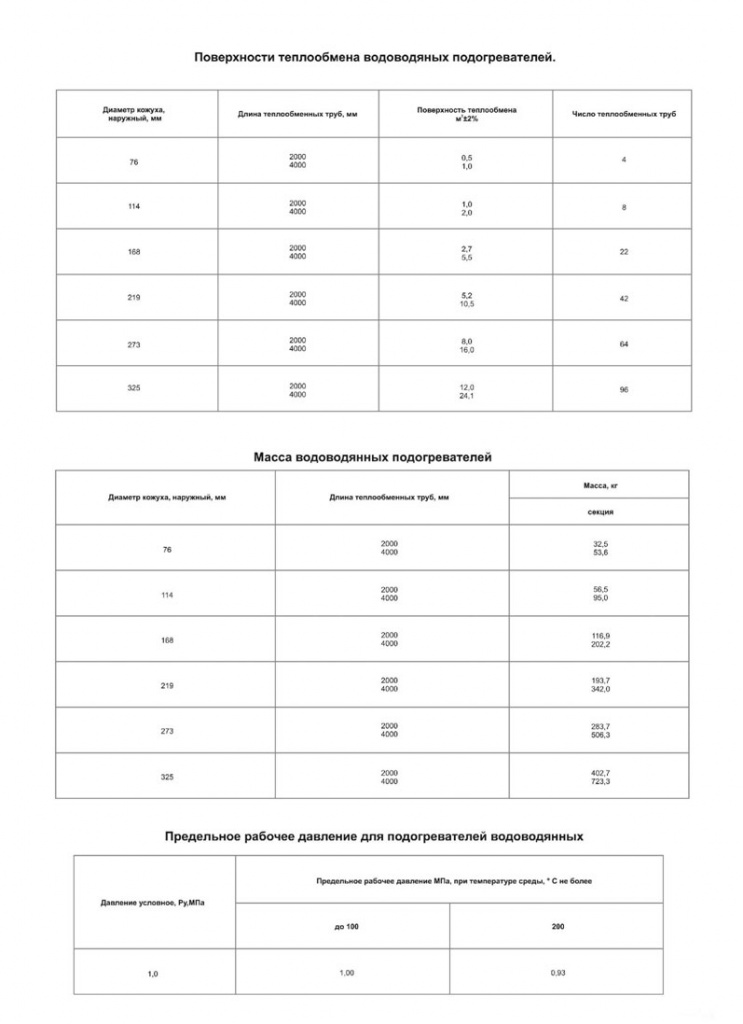

Подогреватель водоводяной с неподвижными трубными решетками (ПВН), с диаметром кожуха 168 мм, с теплообменными трубами длиной 4 м, односекционный.

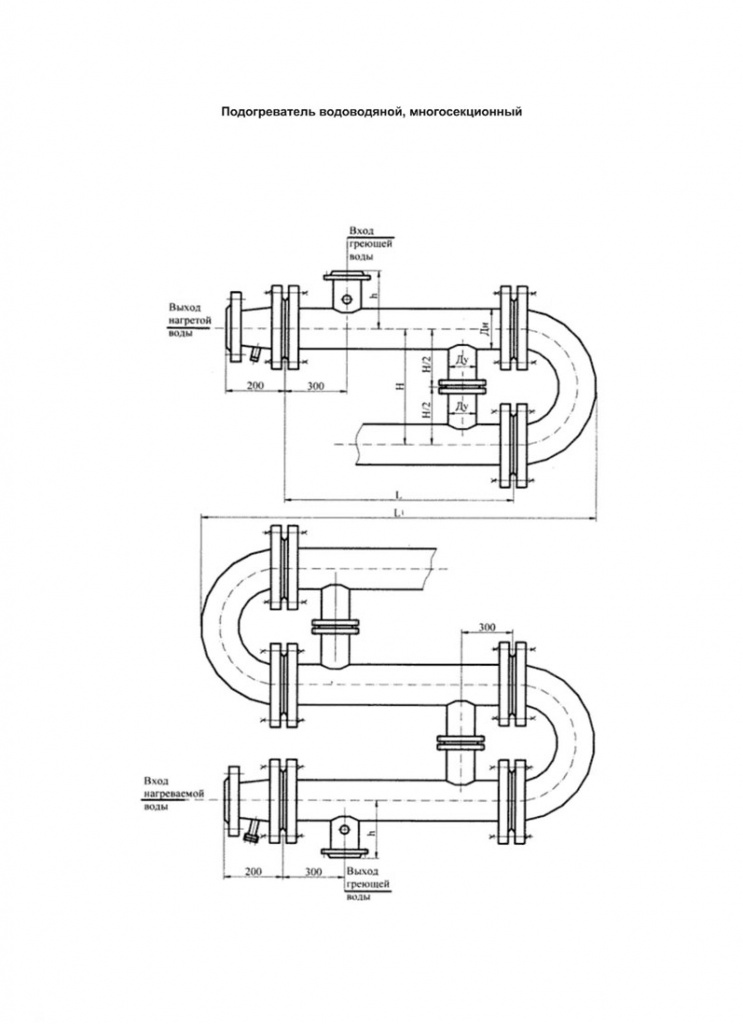

Подогреватель водоводяной с компенсатором на кожуже (ПВК), диаметром кожуха 273 мм, с теплообменными трубами длиной 2 м, количество секций подогревателя - 4


Чертеж (эскиз) составляется в случае принятия конструктивных отличий.
- эскиз аппарата, выполненный сплошными тонкими линиями, с основными габаритными и присоединительными размерами;
- план расположения штуцеров, люка, опор, строповых устройств (для аппаратов типа 2 и 3), накладок под площадки обслуживания (в случае отступления по размещению от рисунков по каталогу);
- измененные по условным проходам штуцеры, дополнительные штуцеры и накладки должны изображаться сплошными основными линиями;

Технические требования должны содержать условное обозначение аппарата согласно каталога ТУ, перечень конструктивных отличий, необходимость термообработки для сред, вызывающих коррозийное растрескивание, основную надпись по ГОСТ 2. 104.

В основной надписи указываются обозначение чертежа (эскиза), обозначение аппарата по технологической схеме и масса аппарата.

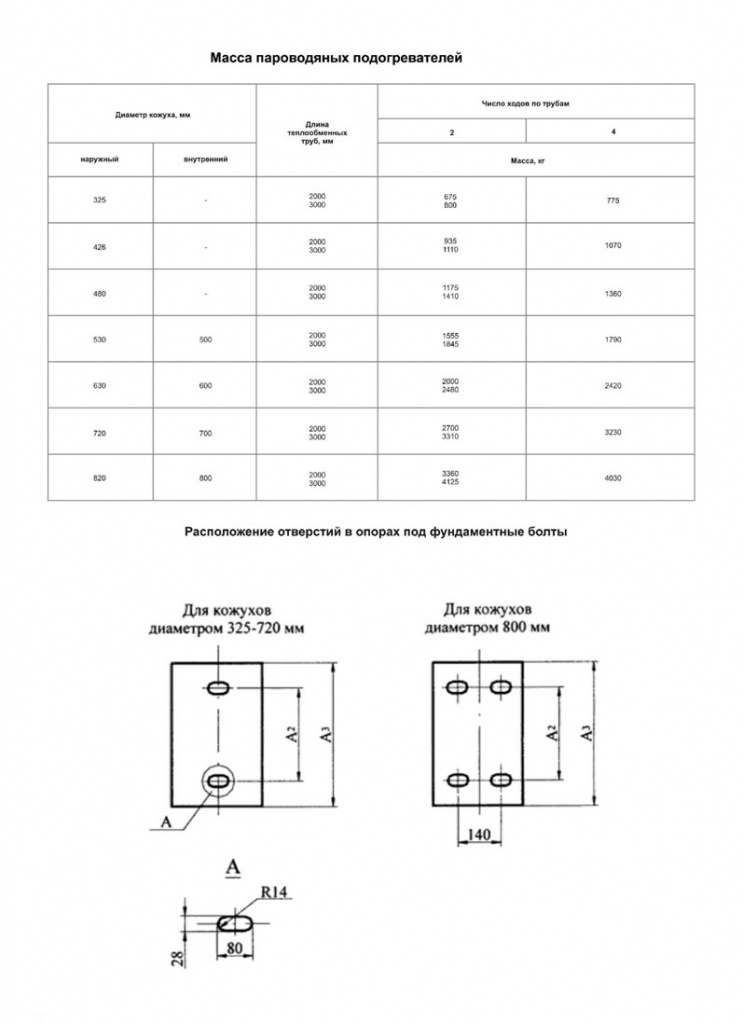

Материалы, применяемые для изготовления подогревателей:

кожух, камера - СтЗсл ГОСТ 380-88
фланцы - сталь 20 ГОСТ 1050-88
трубные решетки - сталь 16ГС ГОСТ 5520-79
трубы теплообменные D 20х2 мм - латунь ЛОМШ 70-1 ГОСТ 21646-76
