Устройства теплообменные наружные и внутренние сосудов и аппаратов

Устройства теплообменные трубчатые стальные наружные и внутренние работающие при внутренним давлении но более 2.5 МПа предназначены для
подогрева или охлаждения жидких технологических веществ в емкостных аппаратах теплоносителем с температурой от минус 40' до 380'С.

Стандарт устанавливает следующие типы теплообменных устройств:

1. Внутренние с /-образными элементами для горизонтальных аппаратов:

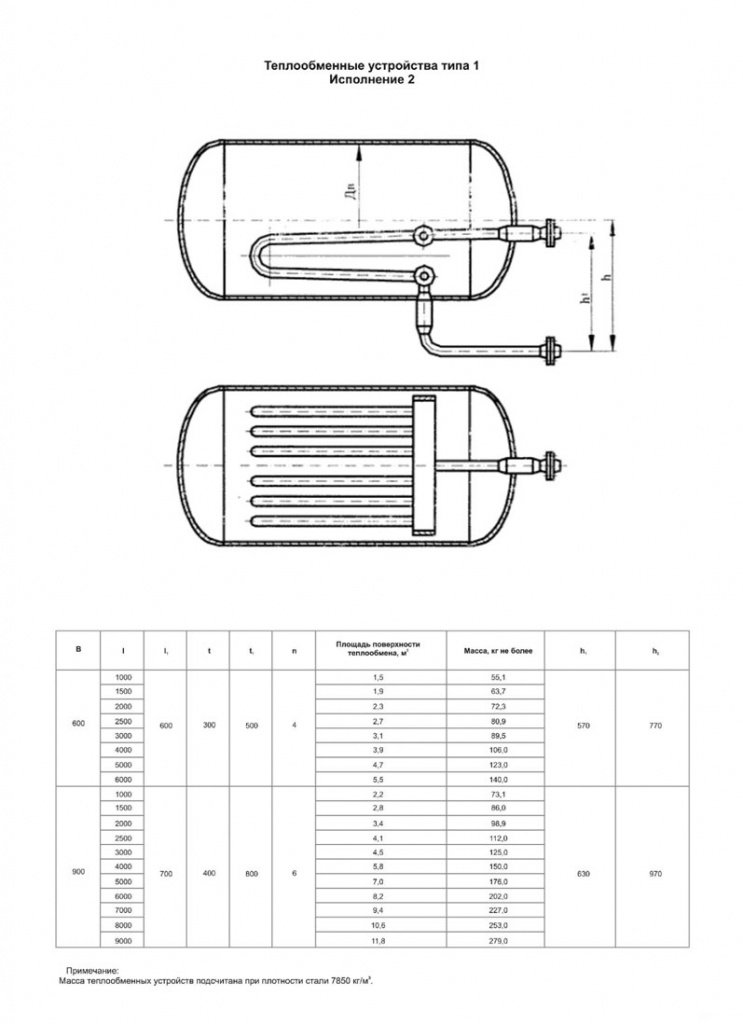

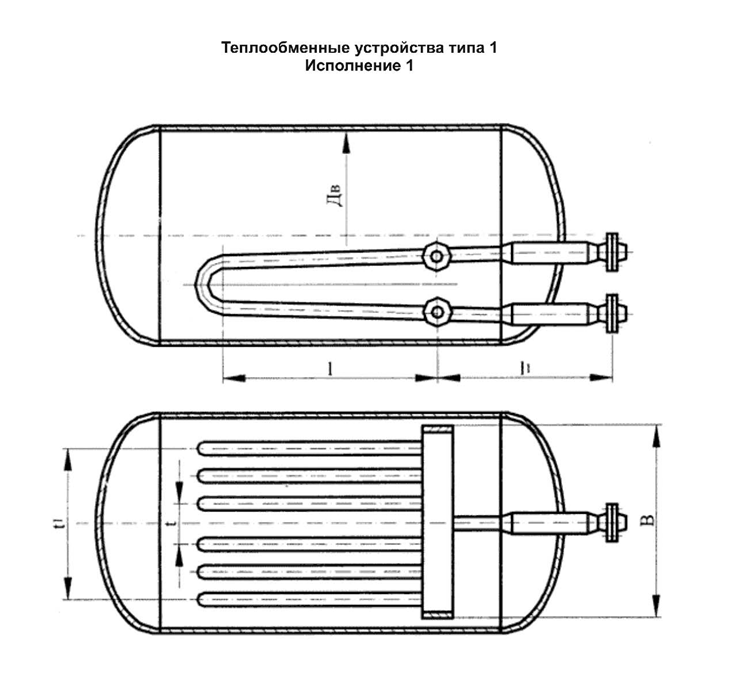

- исполнение 1 - с выводом нижнего штуцера через днище:
- исполнение 2- с выводом нижнего штуцера через обечайку;
2. Внутренние винтовые для горизонтальных аппаратов;
3. Внутренние спиральные для вертикальных аппаратов;
4. Внутренние винтовые для вертикальных аппаратов:
- исполнение 1 - с выводом нижнего штуцера через обечайку:
- исполнение 2- с выводом нижнего штуцера через днище.

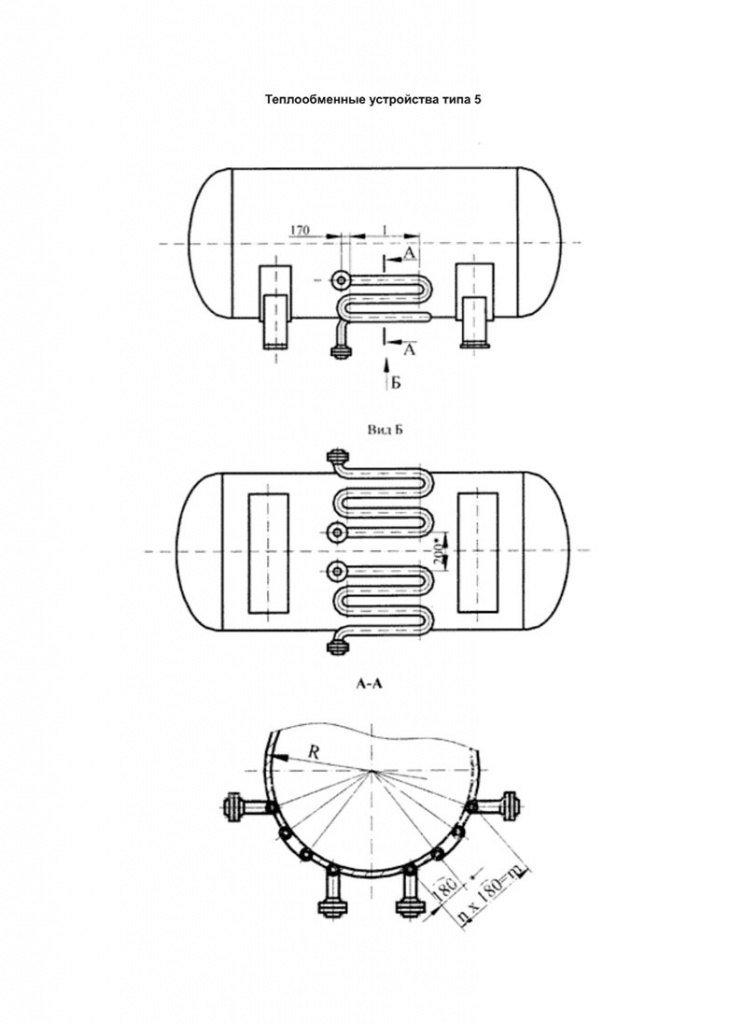

5. Наружные зигзагообразные для горизонтальных аппаратов;
6. Наружные спиральные для горизонтальных аппаратов;
7. Внутренние в виде трубного пучка для горизонтальных аппаратов.

Теплообменные устройства типа 7 предназначены для работы под давлением не более 0.6 МПа при температуре теплоносителя но более 300°С
в емкостных аппаратах на условное давление не более 0.6 МПа.

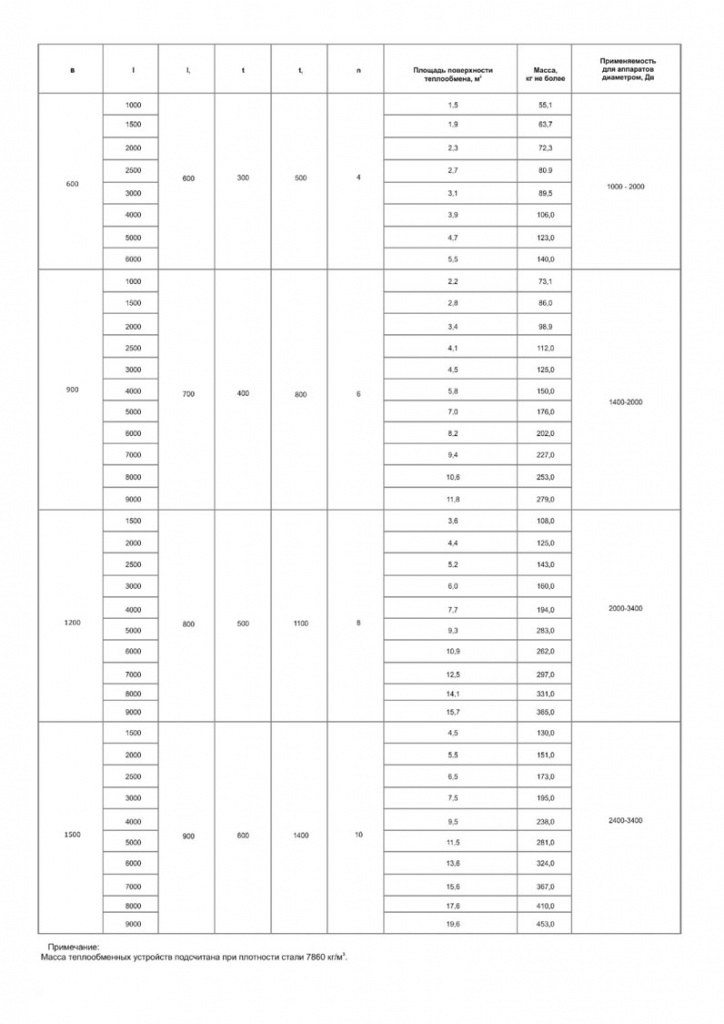

Пример условного обозначения теплообменного устройства типа 1 исполнения 1 шириной 85600 мм с площадью поверхности теплообмена
1.9м' материальным исполнением по шифру 1

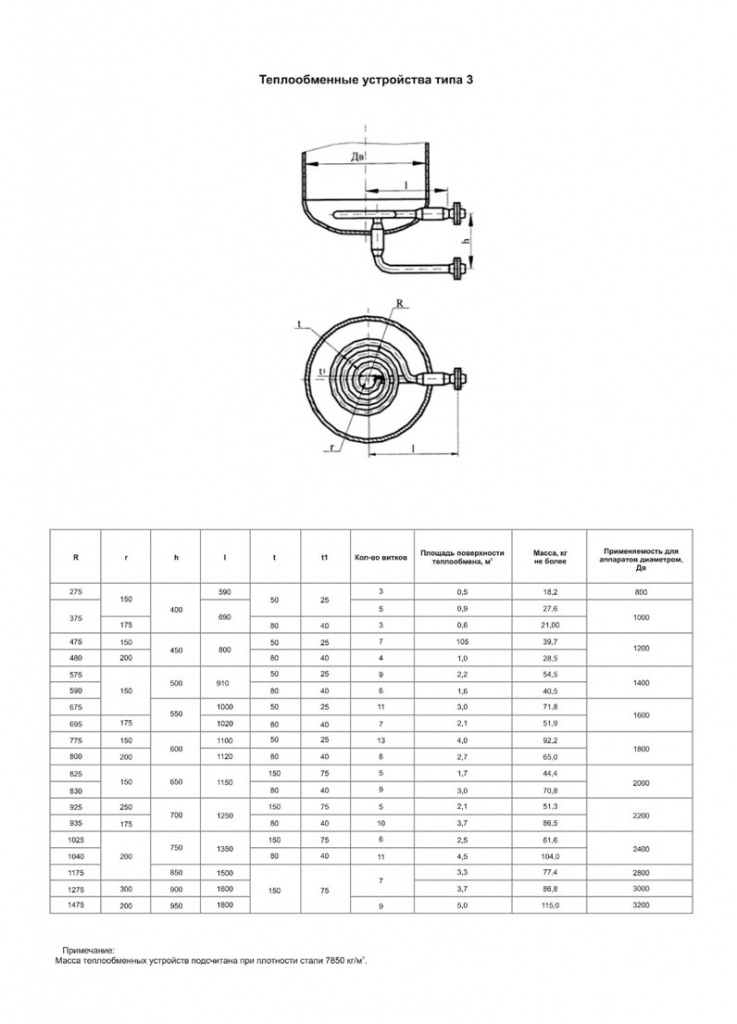

Теплообменное устройство типа 3, радиусом В = 375 мм с площадью поверхности теплообмена 0.6 м’ материальным исполнением по шифру 1:

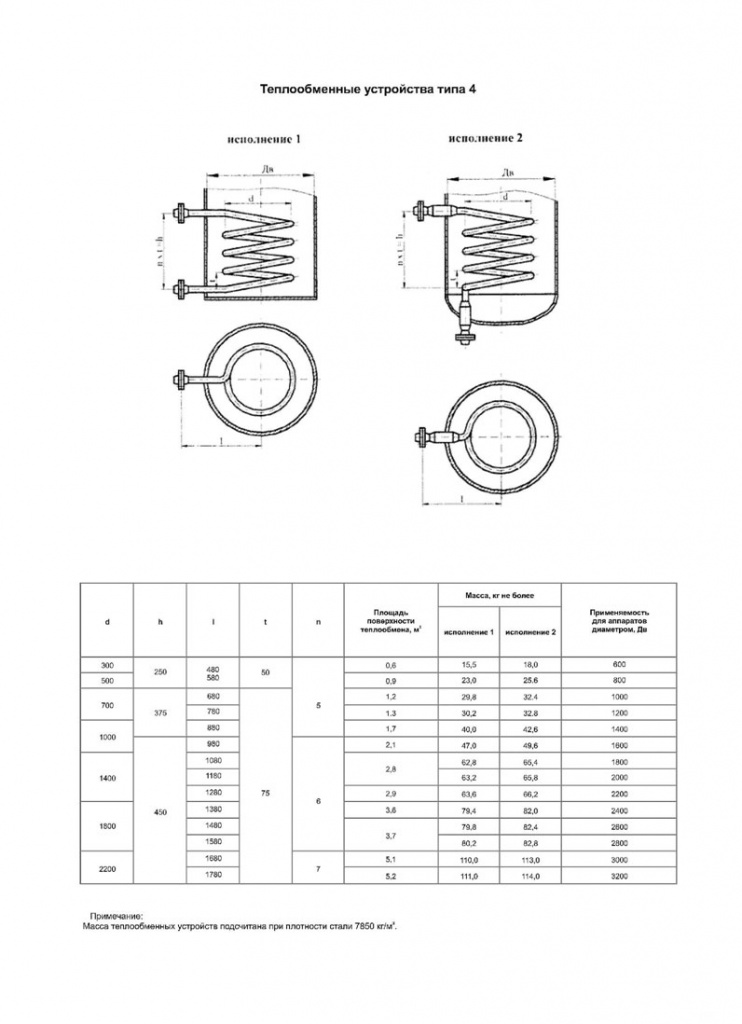

Теплообменное устройство типа 4 исполнения 1 с размерами d=1000 мм. l = 880 мм материальным исполнением по шифру 1

Устройство 4-1-1000-880-1 А ТК 24.218.07-90

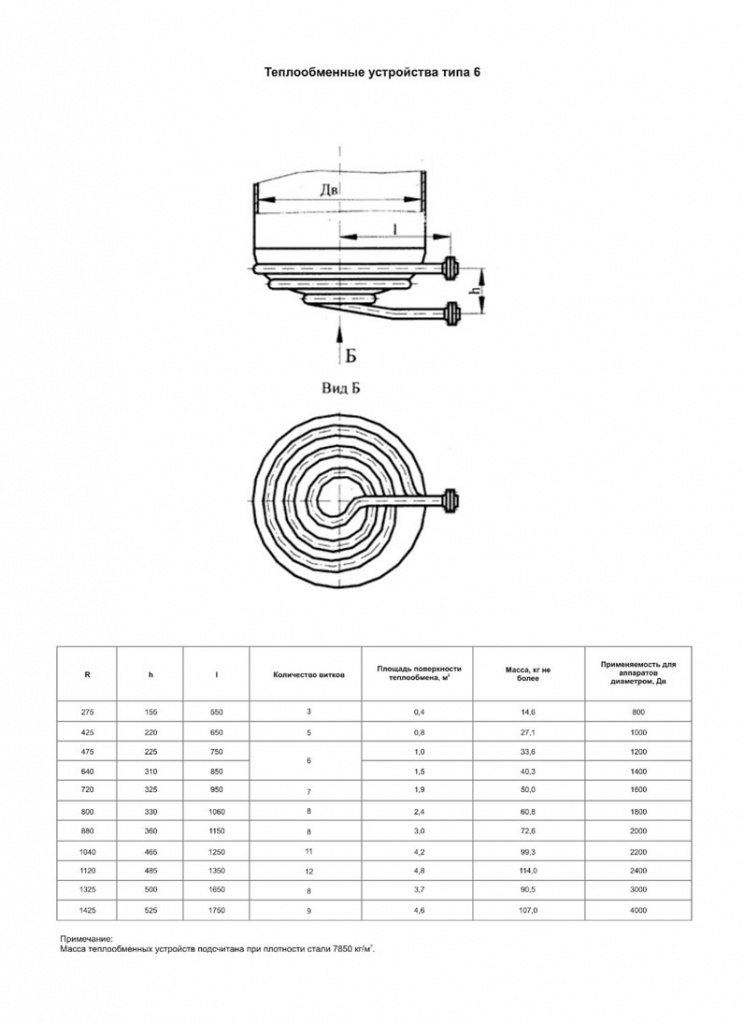

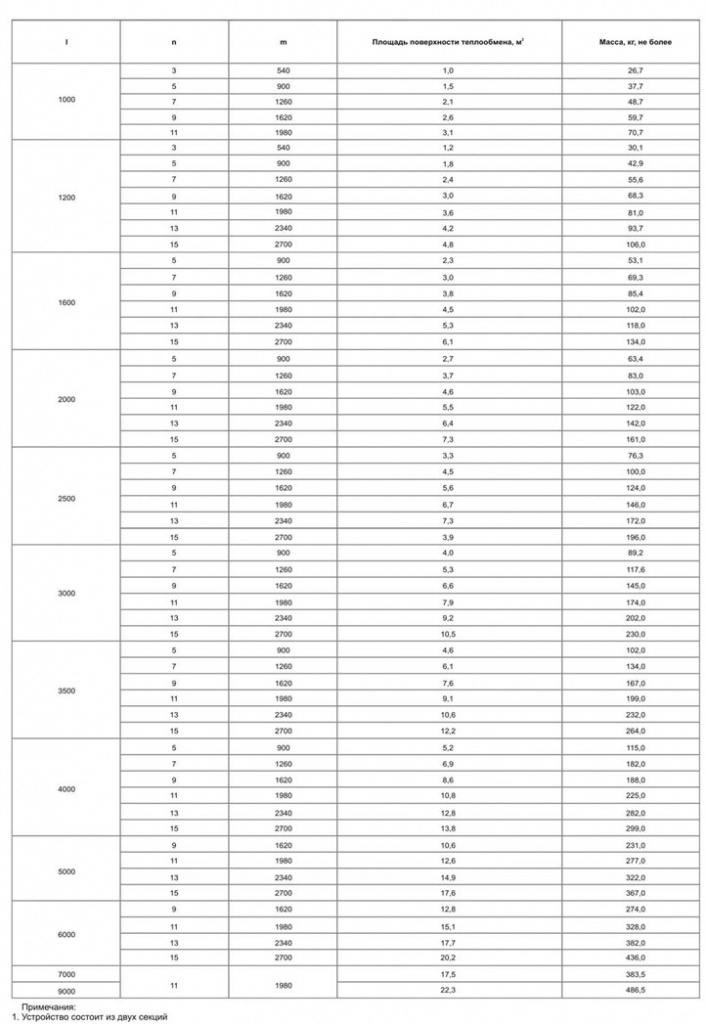

Теплообменное устройство типа 6 с размером l = 2000 м, площадью поверхности теплообмена 2,7м2: , материальным исполнением по шифру 1:

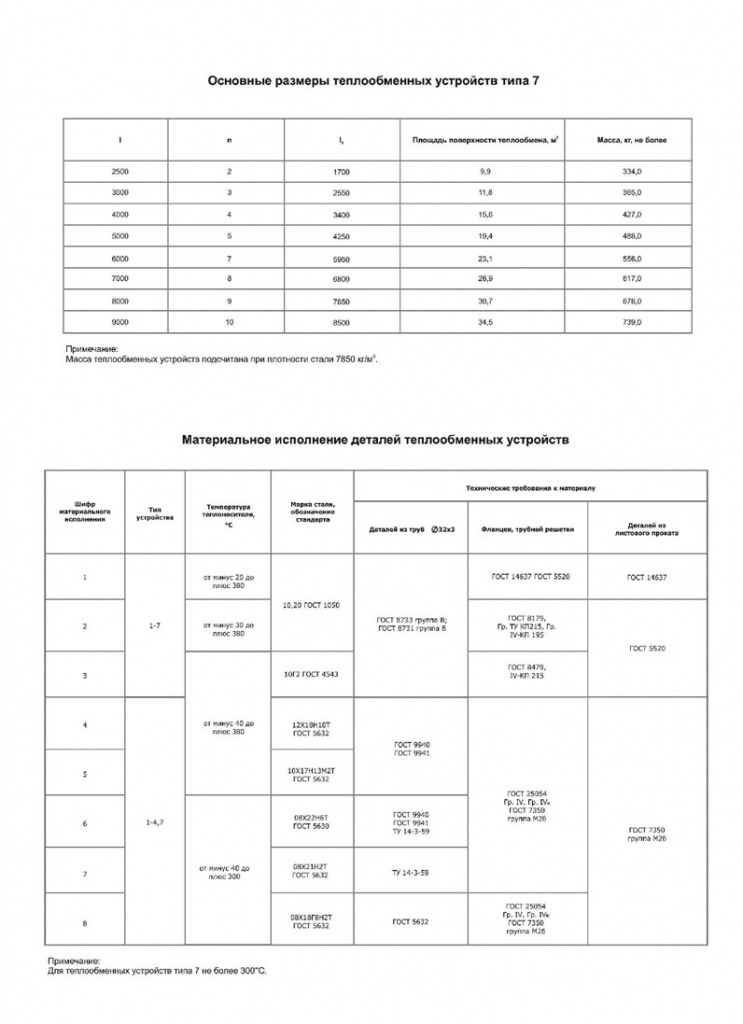

Теплообменное устройство типа 7 с размером l =  3000 мм, материальным исполнением по шифру 1
