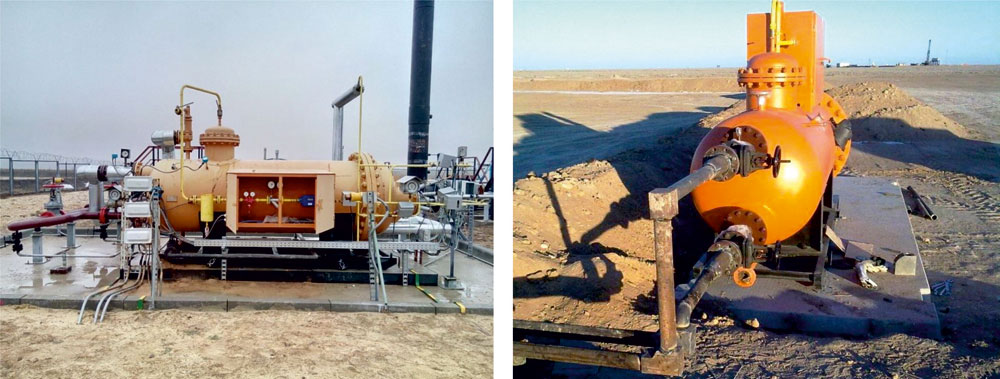

Общий вид УН-0,2М3.
ОБЩИЕ СВЕДЕНИЯ
Устьевой нагреватель УН-0,2М3 емкостной, прямого нагрева, предназначен для нагрева нефти и нефтяной эмульсии на устьях скважин при их транспортировании в системах внутрипромыслового сбора.
особенности
В качестве топлива можно использовать как природный газ, так и попутный газ, выделяющийся в результате сепарации нефти.
Климатическое исполнение – У, УХЛ, ХЛ по ГОСТ 15150-69.
Категория размещения 1 по ГОСТ15150-69.
Основные технические данные
№ п/п |
Параметр |
Значение |
1 |
Номинальная тепловая мощность, кВт (Гкал/ч) |
200(0,2) |
2 |
Производительность по нагреваемому продукту, т/сут:
- нефтяная эмульсия обводненностью 30% при ΔТ=50°C
- нефтяная эмульсия обводненностью 30% при ΔТ=25°C
|
125 255 |
3 |
Давление нефти, МПа: - рабочее - расчетное - пробное гидравлическое |
1,6 1,6 2,1 |
4 |
КПД, %, не более |
80 |
5 |
Давление топливного газа перед горелкой, кПа - минимальное; - максимальное |
30 70 |
6 |
Расход топливного газа, н.м3/ч, в пределах |
15…22 |
7 |
Номинальный расход топлива, м3/ч |
25 |
8 |
Температура нефти, °С - на входе в нагреватель, не менее - на выходе из нагревателя, в пределах |
+20 +60…+70 |
9 |
Температура стенок нагревателя, °С, в пределах |
-20…+70 |
10 |
Масса, кг, не более (в нерабочем состоянии): |
3400 |
11 |
Срок службы, лет, не менее |
10 |
12 |
Средний ресурс до капитального до капитального ремонта, лет |
3,5 |

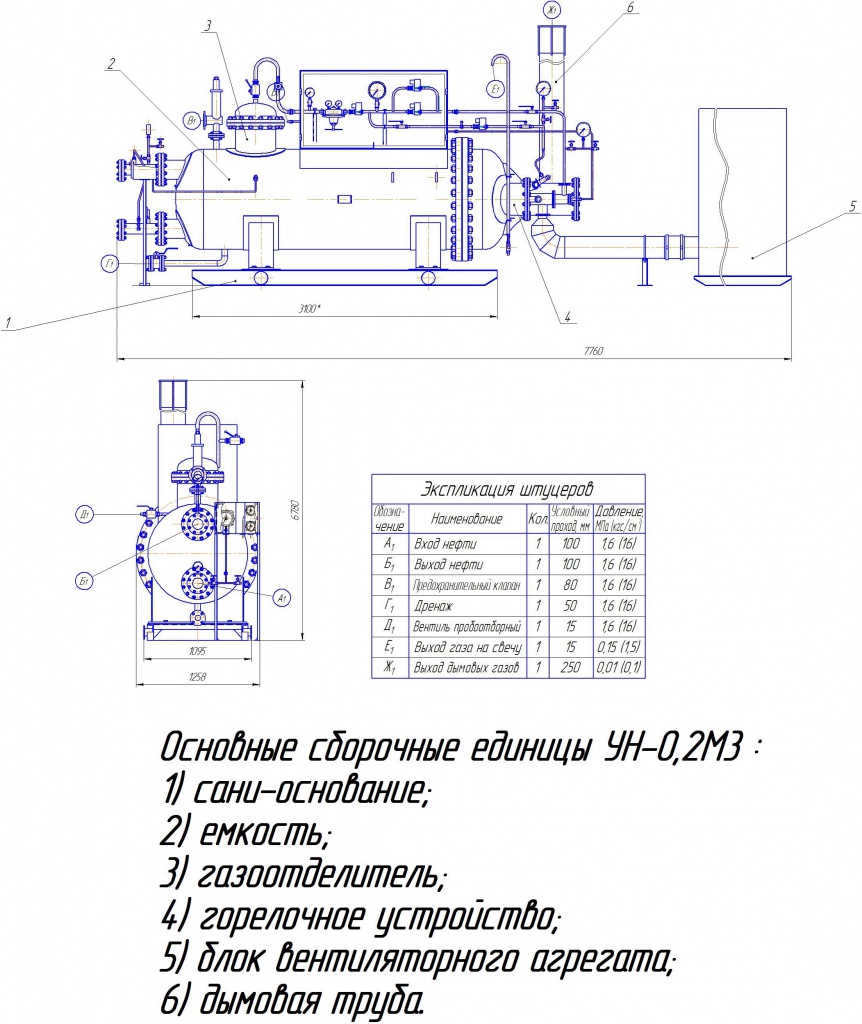

Габаритный чертеж УН-0,2М3.
