ГОРЕЛОЧНОЕ УСТРОЙСТВО ПП-0,63А.04.00.000

burning device.jpg

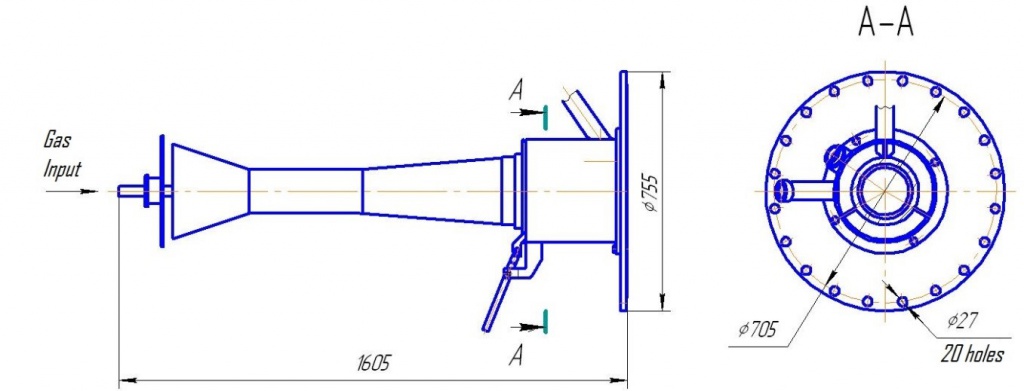

Габаритный чертеж  горелочного устройства ПП-063А.04.00.000.

ОБЩИЕ СВЕДЕНИЯ

Горелочное устройство ПП-0,63А.04.00.000 предназначено для сжигания газа в подогревателях путевых ПП-0,63А.

особенности

Условия эксплуатации  должны соответствовать исполнению УХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Сертифицирована как составная часть подогревателя.

Основные технические данные

№ п/п

Параметр

Значение

1

 Тип горелочного устройства

Инжекционное среднего давления

2

 Теплопроизводительность, МВт( Гкал/ч).

1,25(0,8)

3

 Расход газа при нормальных условиях, м3/ч., не более

90

4

 Давление газа, МПа (кгс/см2):

- максимальное;

 - номинальное.

0,15(1,5)

0,07(0,7)

5

 Топливо:

 - наименование;

 - теплота сгорания, МДж/м3, в пределах;

 - содержание сероводорода (H2S), объемная доля %, не

более;

 - плотность, кг/м3.

природный или попутный нефтяной газ

35…60

0,01

1,27

6

 Диаметр выходного сопла, мм

10

7

 Масса, кг, не более

180
